模块化 E70 系列压电陶瓷控制器，可根据用户使用需求自由选择级联的模块数，单个模块通道数为 3 通道 / 模块，最多可级联 32 个模块。可通过外部模拟信号或 RS-422 接口数字通信进行控制，且可闭环伺服控制。

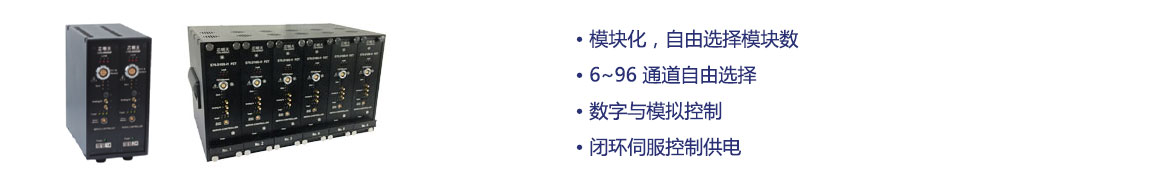

产品特点
|
|
|
|
|
|

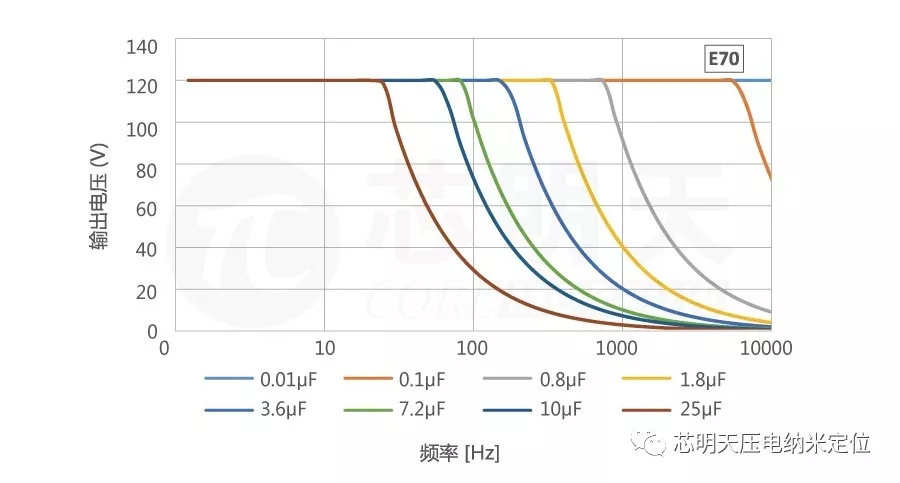

频率负载曲线
|
面板介绍
|
|
|

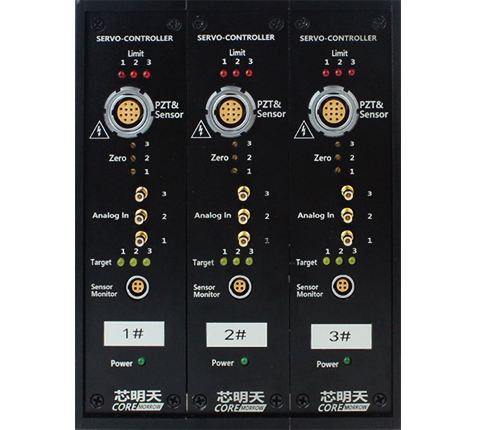

前面板及功能介绍
|

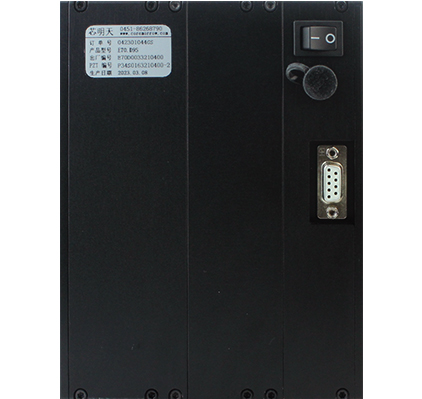

后面板及功能介绍
|
| 技术参数 | |
|
型号 |
模块化E70 |
|
功能 |
数字与模拟集成式控制器 |
| 驱动 | |
|
通道数/模块 |
3通道 |
|
标称模拟输入范围（V） |
-1.67~10 (恒压版±10) |
|
标称输出电压范围（V） |
-20~120（可选-20~100/150）
|
|
输入功率（W） |
60/模块 |
|
峰值电流（A） |
1/通道 |
|
平均电流（mA） |
70/通道 |
|
放大器带宽（Hz） |
10k/通道 |
|
放大器1/10带宽（Hz） |
10k/通道 |
|
放大器-3DB带宽（Hz） |
37k/通道 |
|
放大器（-3DB）1/10带宽（Hz） |
54k/通道 |
|
输出电压纹波（mV） |
10/通道（2.2μF） |
|
PZT与传感输入连接器 |
ECG.2B.312.CLV |
|
控制输入连接器 |
SMB |
| 传感 | |
|
传感器类型 |
SGS |
|
伺服特性 |
P.I+低通+陷波 |
|
传感输出电压（V） |
0~10（恒压版±10） |
|
Sensor输出连接器 |
EPG.0B.304.HLN |
|
传感输出纹波（mV） |
10 |
| 主控 | |
|
通信接口 |
RS-422（D-SUB 9孔插座） |
|
波特率 |
9600、38400、57600、115200 |
|
软件二次开发可设置波特率 |
9600、19200、38400、57600、76800、115200 、128000、230400、256000 |
|
处理器 |
ARM 32 位 |
|
D/A转换器 |
D/A转换器 |
|
A/D转换器 |
A/D转换器 |
|
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
|
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
|
二次开发 |
VC++、Matlab、LabView 使用例程和 DLL 动态链接库函数等，方便二次开发 |
| 其他 | |
|
工作温度范围（℃） |
0~50 |
|
过流保护 |
有 |
|
静态功耗（W） |
11/模块 |
|
散热方式 |
风扇冷却散热 |
|
宽（mm） |
模块数×40+10 |
|
高×深（mm） |
168.5×155.4 |
|
重量（g） |
925/模块 |
|
供电电压 |
24V DC3A/ 模块 |
| 供电接口 |
SF812-S2 |
|
控制方式 |
模拟/数字信号控制 |

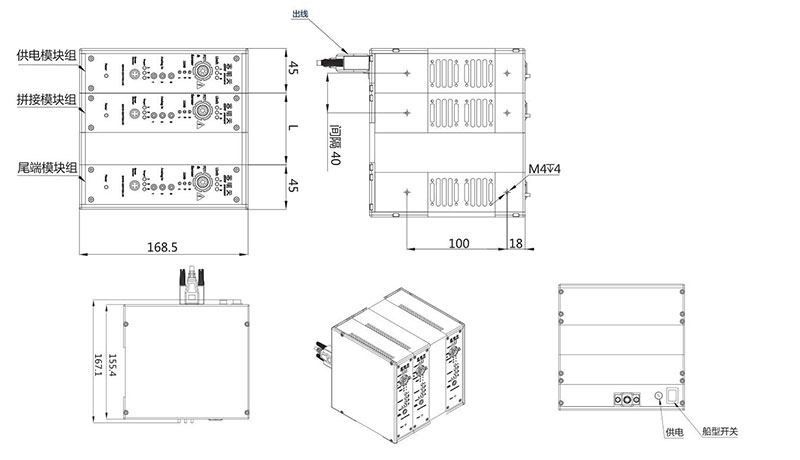

| 编号 | |||||
|
模块编号 |
E70.D6S |
E70.D9S |
E70.D12S |
...... |
E70.D96S |
|
长度L（mm） |
0 |
40 |
80 |
...... |
1280 |
注：级联 2 个模块时，总宽度为 90mm，之后每增加一个模块，总宽度相应增加 40mm，以此类推。
