E80.D1S-I压电控制板卡可用于驱动压电陶瓷促动器等压电产品，具有开环和闭环伺服控制功能。该压电控制板卡是以RS-422串口进行串口通信的数字方式进行控制。
产品特点
|
|
|
|
|
|

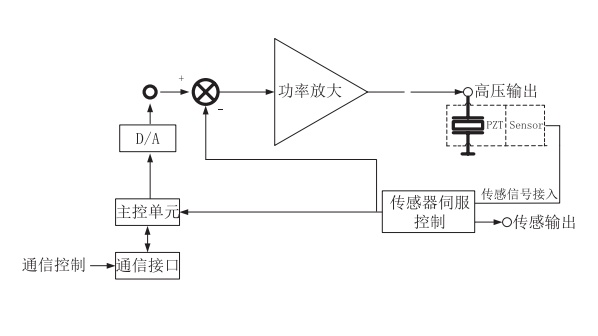

功能框图  |

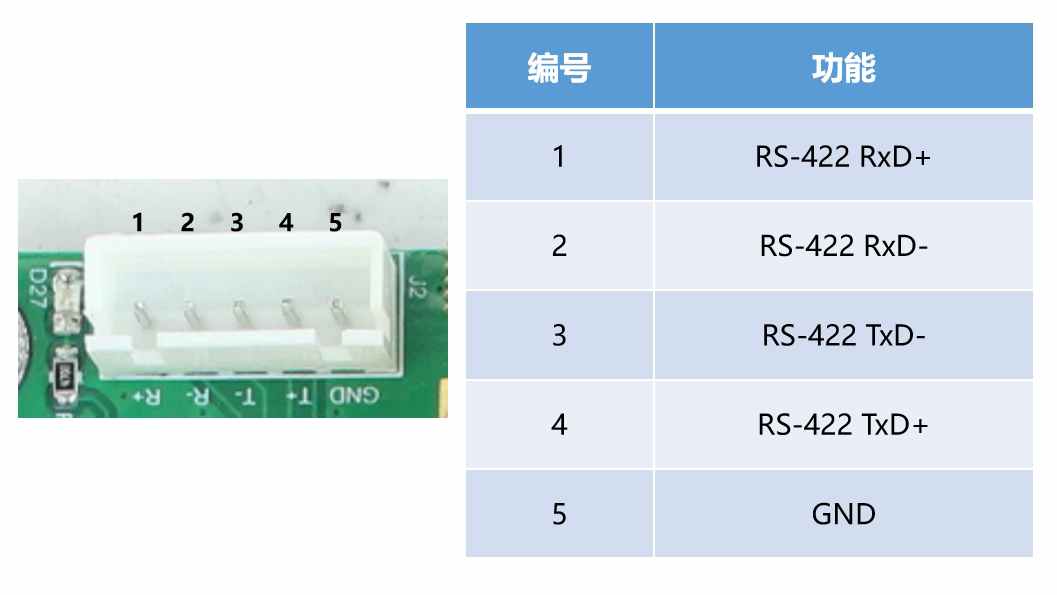

接口介绍及引脚定义  |

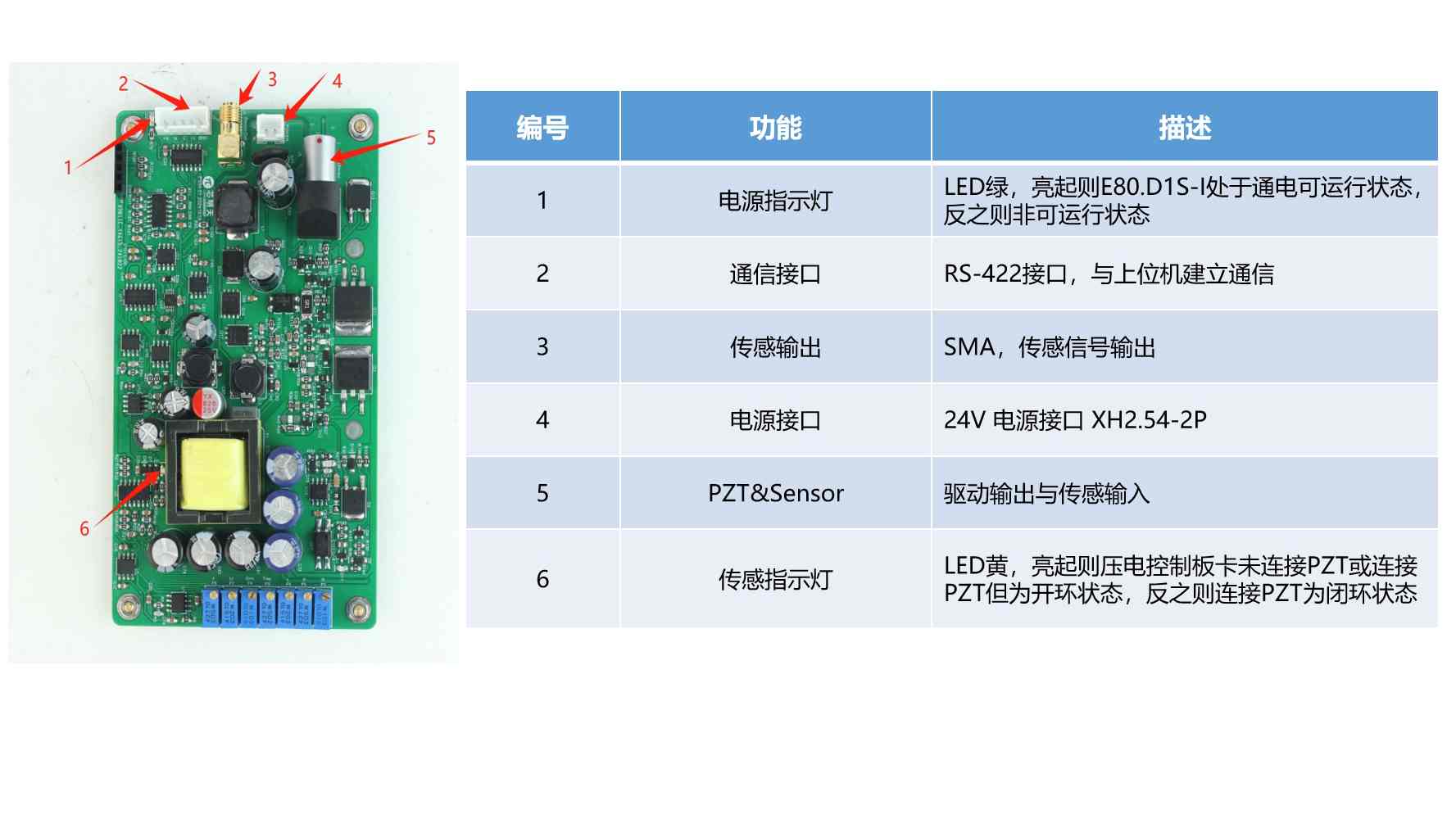

接口介绍及引脚定义  |
|

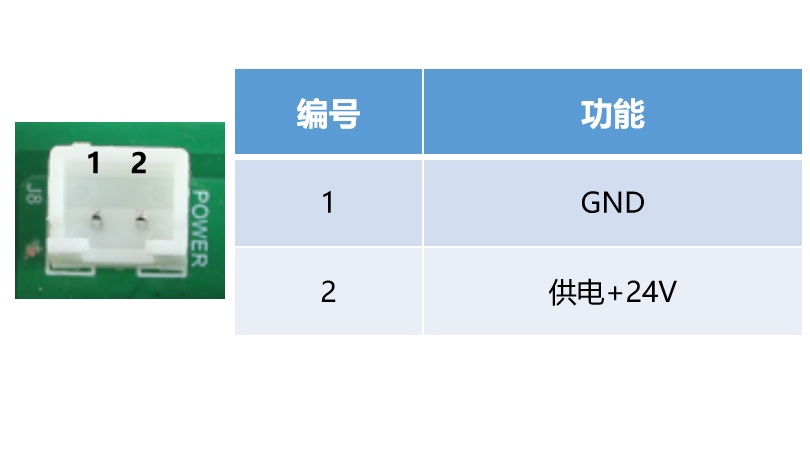

电源接口及引脚定义  |
| 技术参数 | |
|
型号 |
E80.D1S-I |
|
功能 |
压电控制板卡 |
|
控制方式 |
数字控制 |
|
驱动 |
|
| 通道数 | 1 |
| 标称输出电压范围（V） |
-20~120 |
|
峰值电流（A） |
1000 |
|
平均电流（mA） |
60 |
|
放大器带宽（Hz） |
10k |
|
纹波（mVpp） |
10（加载2.2μF） |
|
PZT&Sensor连接器 |
ZPG.0B.306.HLN |
| 传感 | |
| 传感器类型 | SGS |
| 传感输出连接器 | SMA |
| 主控 | |
| 通信接口 |
RS-422 |
| 通信连接器 |
XH2.54-5P |
| 处理器 |
32bit 168MHz |
| D/A转换器 |
16bit |
| 其他 | |
|
工作温度范围（℃） |
0~50 |
| 过流保护 | 有 |
|
输出短路电流（mA） |
60 |
|
静态功耗（W） |
5 |
|
额定输出功率（W） |
7 |
|
长×深（mm） |
135×75 |
|
供电输入电压 |
24VDC/1.5A（20~30V） |
|
重量（g） |
123 |
