E80.D3S-K多通道压电控制器为数字式控制器，具有3个输出通道，其中第3路为恒压输出，适于差分驱动，适于驱动压电偏转镜。
产品特点
|
|
|
|
|
三通道压电控制器
|

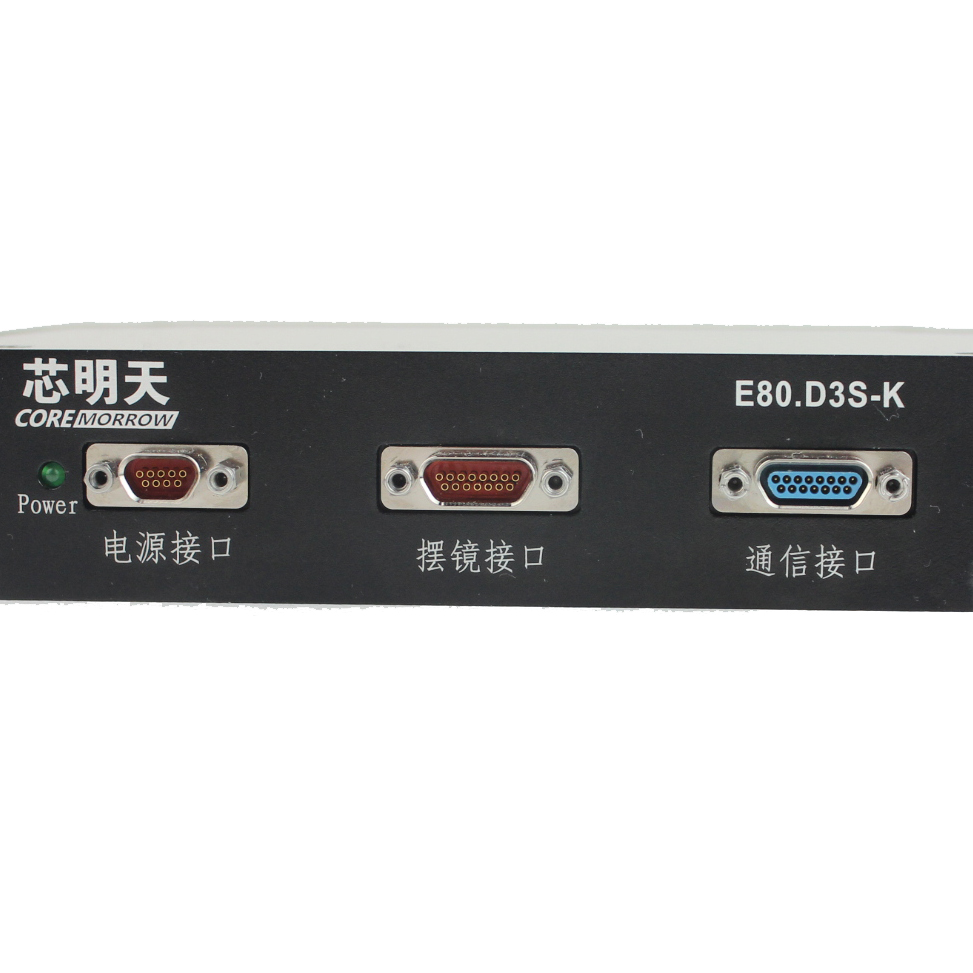

前面板  |

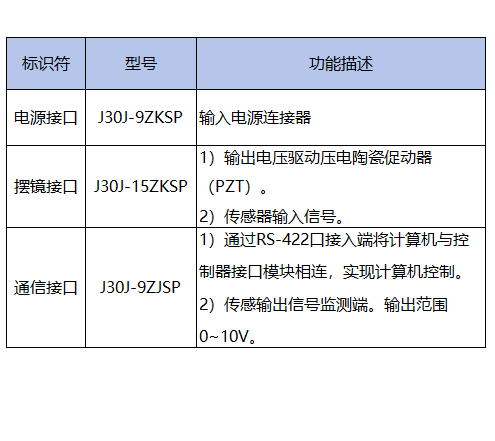

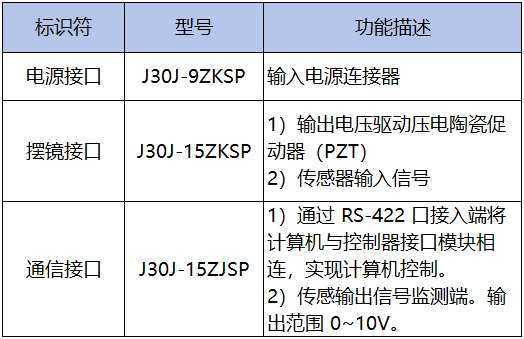

面板介绍  |
| 技术参数 | |
|
型号 |
E80.D3S-K |
|
通道数 |
3 |
|
标称模拟输入范围（V） |
- |
|
标称输出电压范围（V） |
-20~120( 可选 -20~100/150 )， 第三 |
|
输入功率（W） |
56 |
|
峰值电流（A） |
1/ 通道 |
|
平均电流（mA） |
70/ 通道 |
|
放大器带宽（Hz） |
10k/ 通道 |
|
输出电压纹波（mV） |
5/ 通道（2.2μF） |
|
PZT 连接器 |
J30J-15ZKSP |
|
通信连接器 |
J30J-15ZJSP |
|
传感器类型 |
SGS |
|
伺服特性 |
P.I+ 低通 |
|
Sensor 输出连接器 |
J30J-15ZJSP |
|
通信接口 |
RS-422（J30J-15ZJSP） |
|
波特率 |
9600、38400、57600、115200 |
|
软件二次开发可设置波 |
9600、19200、38400、57600、 |
|
处理器 |
ARM 32 位 |
|
D/A 转换器 |
16 位 ±10V |
|
A/D 转换器 |
16 位 ±10V |
|
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
|
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
|
二次开发 |
VC++、Matlab、LabView 使用例程和 |
|
工作温度范围（℃） |
-40~65 |
|
过流保护 |
有 |
|
静态功耗（W） |
11 |
|
散热方式 |
外壳底部散热 |
|

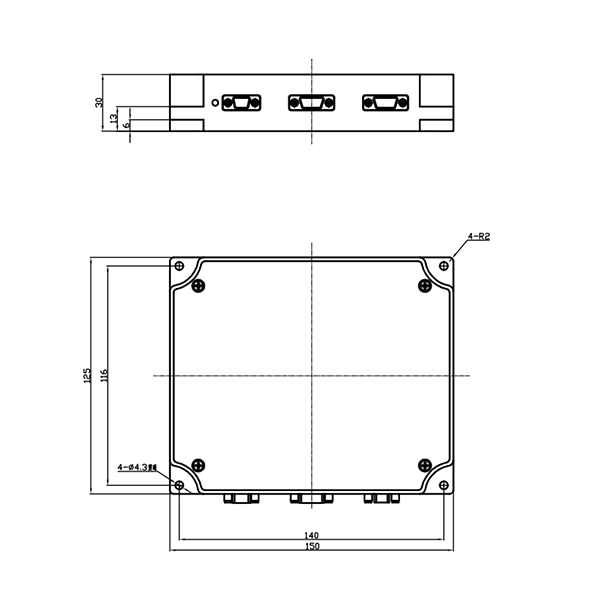

尺寸（mm） |
150x125x30 |
|
重量（kg） |
0.649 |
|
供电电压 |
20~30V DC3A |
|
控制方式 |
数字信号控制 |
