E80.C2K-H多通道压电控制器是一款定制型压电控制器，非常 适用于驱动压电陶瓷。该压电放大模块具有 2 个输出通道，可输出 0~200V 电压驱动 PZT，可模拟信号或上位机控制输出。
此外，该模块中增加了额外的 DAC 输出（2 通道，上位机控制） 和 ADC 采集（8 通道）模块，对应范围均为 0~10V，分辨率均优 于 0.1mV，同时前面板有一个 ±8V 供电接口，可满足客户多种使 用需求。

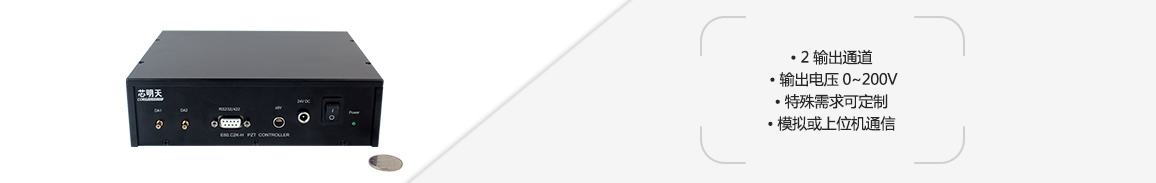

产品特点
|
|
|
|
|
2 输出通道|

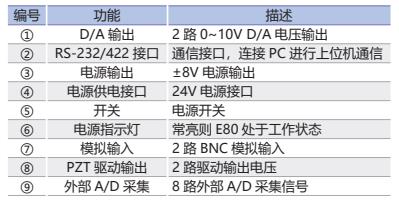

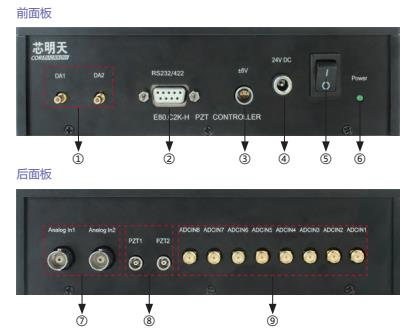

面板介绍
|
面板介绍
|
| 技术参数 | |
|
型号 |
E80.C2K-H |
|
通道数 |
2 |
|
供电输入电压 |
24VDC/1A(20V~30V) |
|
静态功耗（W） |
12 |
|
处理器 |
32bit 480MHz |
|
D/A 转换器 |
18bit |
|
A/D 转换器 |
18bit |
|
通信接口 |
RS-232，RS-422 |
|
标称模拟输入范围（V） |
0~10 |
|
标称输出电压范围（V） |
0~200 |
|
峰值电流（mA） |
200 |
|
平均电流（mA） |
60 |
|
放大器带宽（kHz） |
10 |
|
纹波（mVpp） |
10（加载 2.2μF） |
|
额定输出功率（W） |
12 |
|
工作温度范围（℃） |
0~50 |
|
输出短路电流（mA） |
60 |
|
驱动输出连接器 |
ERA.00.250.CTL 单芯 |
|
±8V 电源输出接口 |
EPL.0S.303.HLN |
|
通信连接器 |
DB9 |
|
模拟输入 |
BNC |
|
A/D 采集 |
SMA |
|
D/A 输出 |
SMB |
|

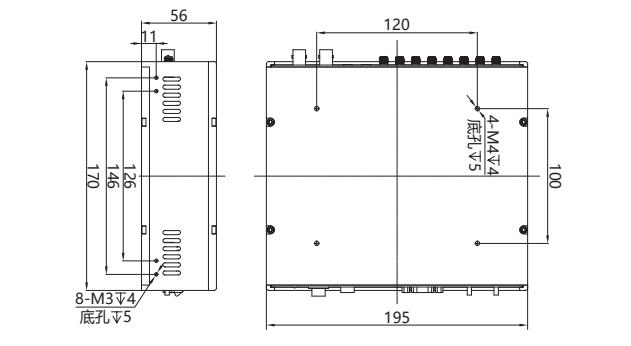

尺寸（mm） |
195×170×56 |
|
重量（kg） |
1.85 |
