E80.D3S-P 系列压电控制器是专为驱动压电偏转镜而设计，具 有 3 个输出通道，其中 1 通道输出恒压，非常适于差分驱动。此外， 该控制器配备有传感信号监测部分，可反馈体现压电偏转镜偏转角 度的电压信号，实现对偏转镜的高精确度控制。控制器可满足电磁兼容试验（CS101、CS114、CS115、CS116、RE102、RS103）、力学冲击试验（重力加速度20g）、22.6kPa低气压试验（绝对值）等诸多严格的环境试验。

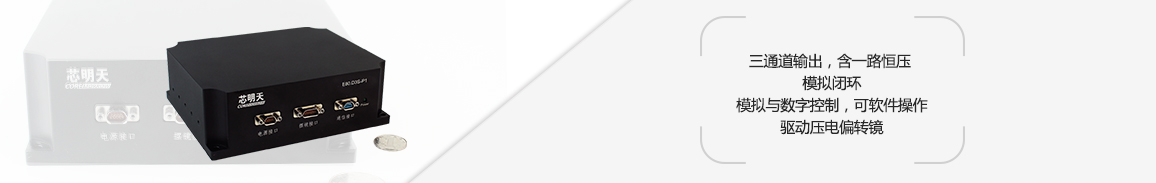

产品特点
|
|
|
|
|
三通道输出，含一路恒压|

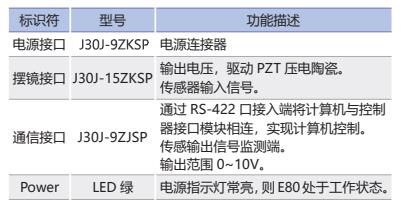

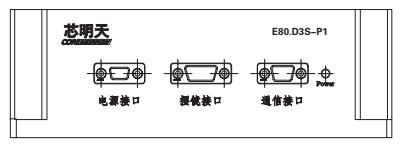

面板介绍
|
面板介绍
|
| 技术参数 | |
|
型号 |
E80.D3S-P |
|
通道数 |
3 |
|
标称模拟输入范围（V） |
-10~+10 |
|
标称输出电压范围（V） |
-20~120( 可选 -20~100/150 )， 第三 |
|
输入功率（W） |
56 |
|
峰值电流（A） |
1/ 通道 |
|
平均电流（mA） |
70/ 通道 |
|
放大器带宽（Hz） |
10k/ 通道 |
|
输出电压纹波（mV） |
5/ 通道（2.2μF） |
|
PZT 连接器 |
J30J-15ZKSP |
|
通信连接器 |
J30J-9ZJSP |
|
传感器类型 |
SGS |
|
伺服特性 |
P.I+ 低通 |
|
Sensor 输出连接器 |
J30J-9ZJSP |
|
通信接口 |
RS-422（J30J-9ZJSP） |
|
波特率 |
9600、38400、57600、115200 |
|
软件二次开发可设置波 |
9600、19200、38400、57600、 |
|
处理器 |
ARM 32 位 |
|
D/A 转换器 |
16 位 ±10V |
|
A/D 转换器 |
16 位 ±10V |
|
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
|
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
|
二次开发 |
VC++、Matlab、LabView 使用例程和 |
|
工作温度范围（℃） |
-40~65 |
|
过流保护 |
有 |
|
静态功耗（W） |
11 |
|
散热方式 |
壳体散热 |
|

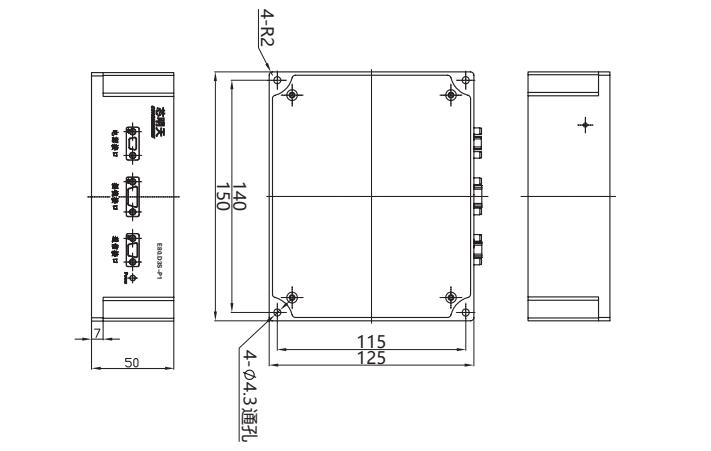

尺寸（mm） |
150x125x50 |
|
重量（kg） |
0.98 |
|
供电电压 |
20~30V DC3A |
|
控制方式 |
数字 / 模拟信号控制 |
