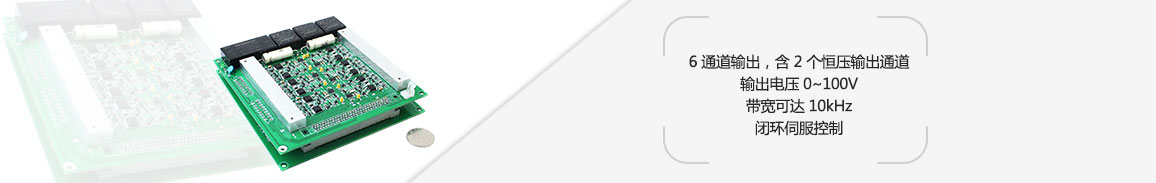

E80.B6S-K 板卡式控制器是一款 6 通道输出的驱动控制器，其中包含 2 个恒压输出通道。它是专为驱动压电偏转镜而研发设计，驱动芯明天 P33.T2S 压电偏转镜，可稳定工作在 ±0.1mrad@100Hz 下。
产品特点
|
|
|
|
|
| 技术参数 | |
|
型号 |
E80.B6S-K |
|
功能 |
板卡式控制器 |
|
通道数 |
6，含 2 个恒压输出通道 |
|
标称模拟输入范围（V） |
0~10 |
|
标称输出电压范围（V） |
0~100 |
|
输入功率（W） |
36 |
|
峰值电流（A） |
0.9/ 通道 |
|
平均电流（mA） |
48/ 通道 |
|
输入阻抗（kΩ） |
100 |
|
放大器带宽（Hz） |
10k/ 通道 |
|
输出电压纹波，RMS（mV） |
10/ 通道（2.2μF） |
|
PZT 连接器 |
J30J-15（母头） |
|
控制输入连接器 |
J30J-15（母头） |
|
传感器类型 |
SGS |
|
传感输出电压（V） |
0~10（恒压版 ±10） |
|
伺服特性 |
P.I |
|
传感输出纹波（mV） |
20 |
|
工作温度范围（℃） |
-40~55 |
|
过流保护 |
有 |
|
静态功耗（W） |
11 |
|
散热方式 |
散热片散热 |
|
尺寸（mm） |
150×150×40 两层 |
|
重量（g） |
460 |
|
供电电压 |
12V/3A |
|
供电接口 |
板间连接器供电 |
|
控制方式 |
模拟信号控制 |
