E70.D3S-L E70.C3K-L 压电控制器(网口通信)当前位置:产品首页 >> 集成式压电控制器>>E70.D3S-L E70.C3K-L 压电控制器(网口通信)
E70.D3S-L 压电控制器
  • 产品介绍
  • 意见反馈

E70.D3S/C3K-L压电控制器是基于标准 E70压电控制器进行通信接口变换的三通道压电控制器,可通过串口、USB 或网口进行数字通信。

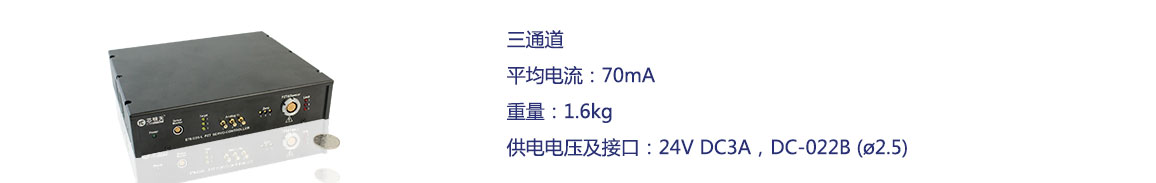

产品特点


 三通道

 平均电流70mA

 重量1.6kg

 数字/模拟信号控制

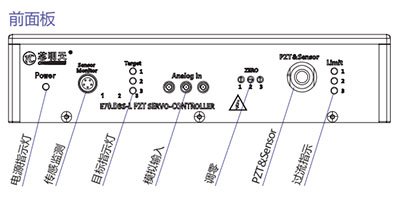

前面板

E70.D3S-L前面板

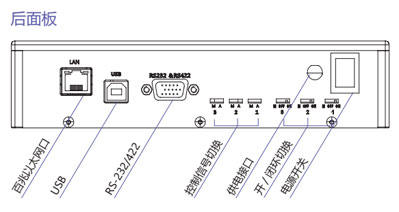

后面板

E70.D3S-L后面板
    技术参数

型号

E70.C3K-L

E70.D3S-L

功能

数字与模拟集成式控制器

通道数

3

标称模拟输入范围(V

-1.67~10 (恒压版±10)

标称输出

电压范围(V

-20~120

(可选-20~100/150V可选第三通道恒压输出)

输入功率(W

56

峰值电流(A

1.1/通道

平均电流(mA

70/通道

放大器带宽(Hz

10k/通道

输出电压纹波(mV

5/通道(2.2μF

PZT连接器

ECG.2B.312.CLV

控制输入连接器

SMB

传感器类型

-

SGS

传感输出电压(V

-

0~10(恒压版±10

伺服特性

-

P.I+低通+陷波

Sensor输出连接器

-

EPG.0B.304.HLN

传感输出纹波(mV

-

10

通信接口

RS-232/422DB9插座)、USBB型)、百兆以太网(RJ45)

波特率

96003840057600115200

软件二次开发可设置波特率

960019200384005760076800115200 128000230400256000

上位机软件控制功能

输出电压和位移、波形控制、设定参数

上位机软件波形控制

可编程波形输出、标准波形输出

二次开发

VC++MatlabLabView使用例程和DLL动态链接库函数等,方便二次开发

工作温度范围(℃)

0~50

过流保护

静态功耗(W

11

散热方式

风扇冷却散热

尺寸(mm

201×170×45.5

重量(kg

1.6

供电电压及接口

24V DC3ADC-022B (ø2.5)

控制方式

模拟/数字信号控制

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
