E81.A1K-I 系列压电放大器是专为大功率应用而研发设计,具有一个输出通道,输出电压可达 200V,输出平均电流可达 5.4A。

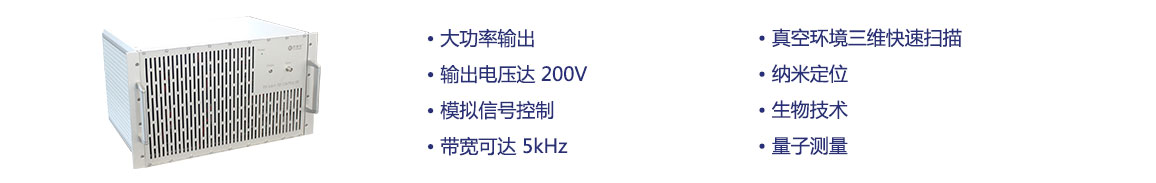

产品特点
大功率输出 |
输出电压达 200V |
模拟信号控制 |
带宽可达 5kHz |
原理图 |
产品应用
适用于大功率、高频应用 |
驱动各类容性负载 |
驱动压电陶瓷 |
驱动压电换能器 |
技术参数 | |
型号 |
E81.A1K-I |
通道数 |
1 |
输入电压范围(V) |
-1.33~10 |
输出电压范围(V) |
0~200 |
峰值电流(A) |
>20 |
平均电流(A) |
5.4(±10%) |
放大器增益 |
20 |
放大器带宽(kHz) |
5 |
纹波(mVpp) |
20(加载2.2μF) |
工作温度范围(℃) |
0~50 |
输出短路电流(mA) |
60 |
PZT连接器 |
EGG.2B.302.CLL |
供电输入电压 |
220VAC |
模拟输入连接器 |
BNC-50KY母头 |
电源接口 |
IPZ-4 |
静态功耗(W) |
≤55 |
输入功率(W) |
1480 |

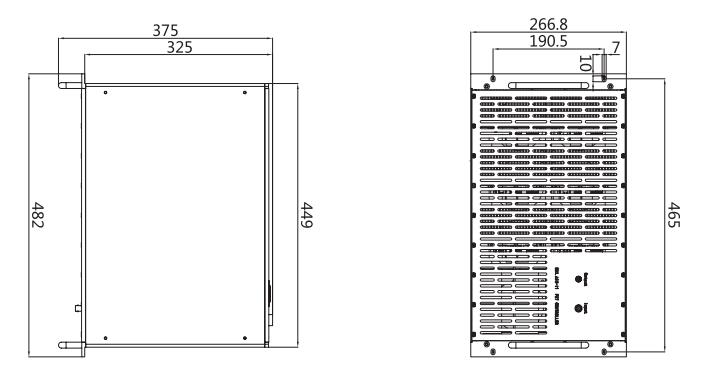

尺寸(mm) |
长 449× 高266.8× 深 325 |
|
|
