E53.C1K-H 压电伺服控制器当前位置:产品首页 >> 小体积压电控制器>> E53.C1K-H 压电伺服控制器
  • 产品介绍
  • 意见反馈

针对小体积应用要求,芯明天公司特为此研发设计一款新型小体积压电驱动控制器- E53压电陶瓷控制器,是单通道模拟控制器,它的体积小巧,重量轻, 开环控制。


它的供电为24VDC/1A,电源开关位于后面板。机身带有散热区域,可导出产生的热量。


产品特点


 单通道

 体积小巧、结构紧凑

 空载满幅值带宽:10KHz

 供电为24VDC/1A


频率负载曲线图


    技术参数

型号

 E53.C1K-H

通道数

1

标称模拟输入范围 (V)

-1.67~10

标称输出电压范围 (V)

-20~120(可选-20~150)

峰值电流 (A)

1

平均电流 (mA)

60

放大器带宽 (kHz)

10

纹波 (mVpp)

10( 加载 2.2μF)

PZT 连接器

ZPL.00S.250.HLN

控制输入连接器

SMB

通信接口

USB(TYPE-C),RS-422(D-SUB9),RS-232(D-SUB9)

波特率

9600、19200、38400、

115200

软件二次开发可

设置波特率

9600、19200、38400、

57600、76800、115200 、

128000、230400、256000

处理器

32Bit 168MHz

D/A 转换器

16Bit

A/D 转换器

16Bit

工作温度范围 (°C)

0~50

输出短路电流 (mA)

60

过流指示

输出平均电流超过 60mA则过流指示灯亮

静态功耗 (W)

<5

尺寸 (mm)

长 148× 高27.5× 深 80

重量 (kg)

0.35

供电电压

24V(20~30V)DC1.5A(36W)

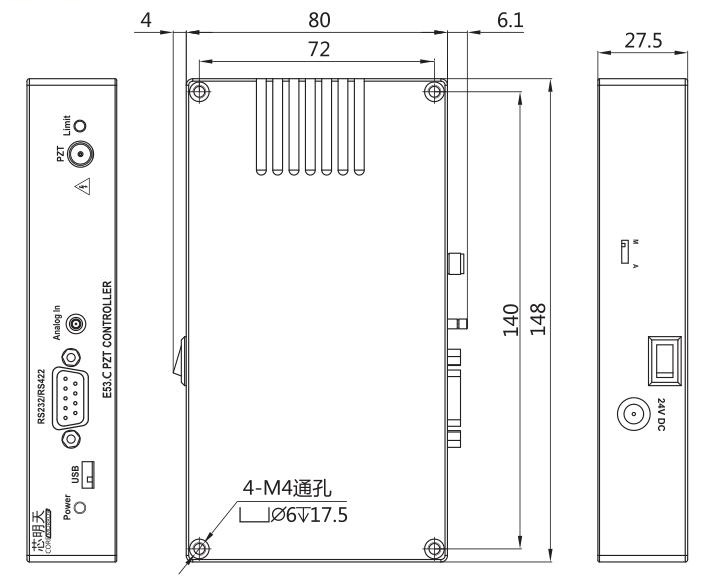

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual

控制器

使用说明书

上位机软件

使用说明书
