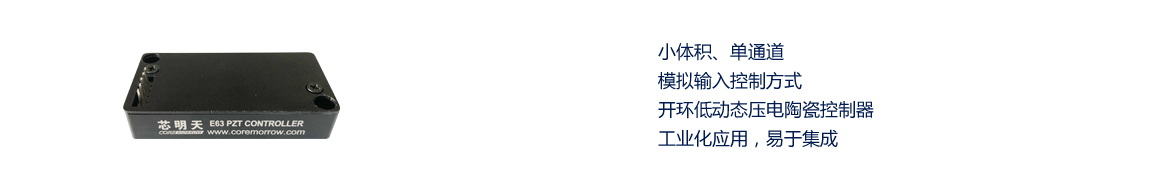

E63.A系列微型压电控制器为小体积单通道开环低动态压电陶瓷控制器，模拟输入控制方式，引针式连接。 产品体积小巧。
产品特点
|
|
|
|
|
|

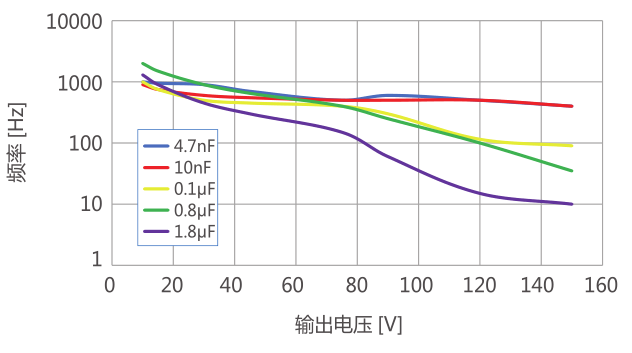

频率负载曲线
|
压降曲线
|

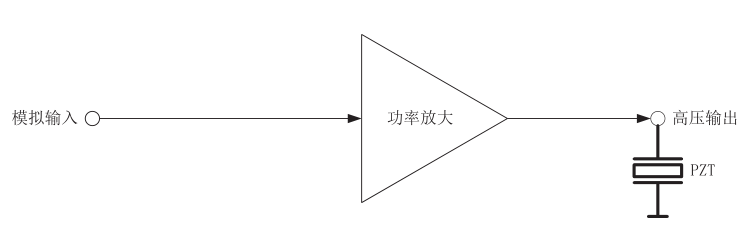

驱动原理
|

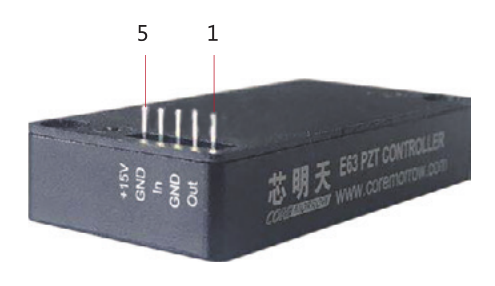

| 引脚定义 | ||
|
|
引脚 |
功能 |
|
1 |
电压输出端 |
|
|
2 |
电压输出地：GND |
|
|
3 |
电压输入端 |
|
|
4 |
供电电压地与控制输入地：AGND |
|
|
5 |
供电电压：±15VDC/0.5A |
|
|
外壳 |
屏蔽地GND |
|
| 技术参数 | |
|
型号 |
E63.A1K-H |
|
功能 |
模拟式单通道驱动器 |
|
驱动 |
|
|
通道数 |
1 |
|
标称模拟输入电压范围（V） |
0~10V |
|
标称输出电压范围（V） |
0~120（可选 0~150） |
|
峰值电流（mA） |
80 |
|
平均电流（mA） |
12（加载100nF） |
|
静态功耗（W） |
0.2 |
|
放大器带宽（kHz）- 3db |
1 |
|
输出纹波电压（mVpp） |
5（加载 2.2μF） |
|
接口 |
5P 单排针（2.54 间距） |
|
其他 |
|
|
工作温度范围（℃） |
0 ~ 50 |
|

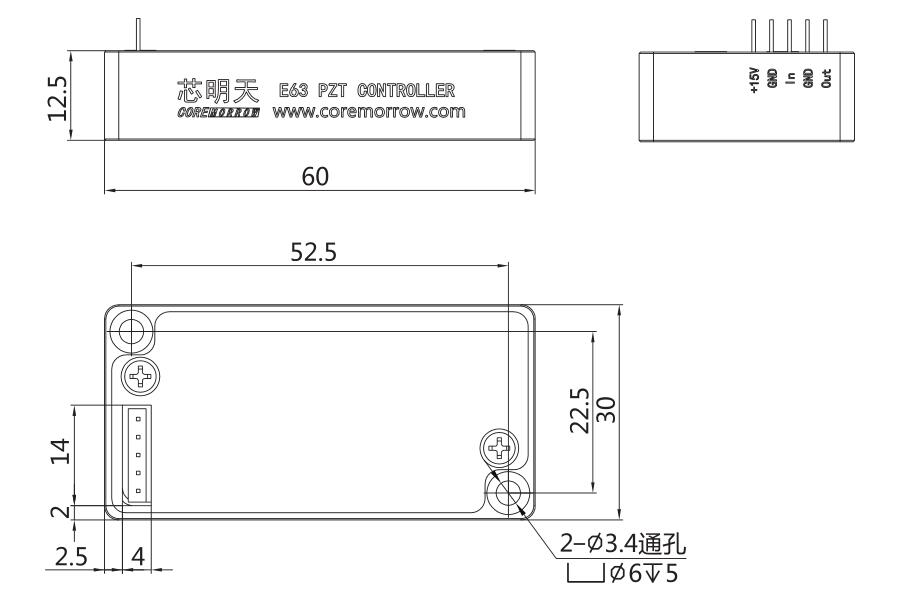

尺寸（mm） |
长60×宽30 ×高12.5 |
|
重量（g） |
35 |
|
供电电压 |
+15VDC/0.5A |
|
散热 |
壳体需散热 |
