E62.K1DL为体积小、重量轻的压电陶瓷驱动器。可驱动叠堆压电促动器及压电弯曲片等压电产品，低功耗定位操作。电路具有短路保护，电流过载，和过温等保护功能。可设定输出电压范围和增益，满足用户OEM应用要求。

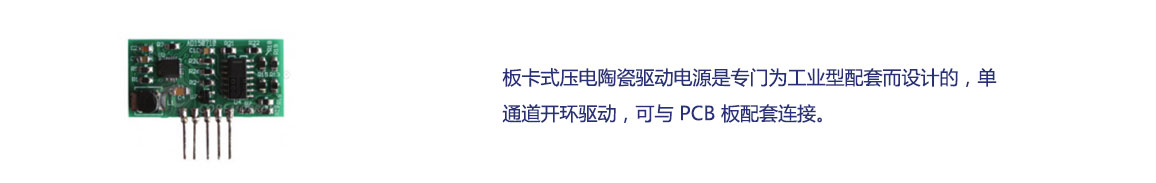

板卡式压电陶瓷驱动电源是为工业型配套而设计的，单通道开环驱动，可与PCB 板配套连接。
产品特点
|
|
|
|
|
|
|
|
|
|
|
产品图
|
| 技术参数 | ||
|
引脚号 |
引脚定义 |
描述 |
|
1 |
VOUT+ |
正极输出 |
|
2 |
VOUT- |
负极输出 |
|
3 |
+VS |
供电电压 |
|
4 |
GND |
公共地端 |
|
5 |
Vin |
模拟输入 |
| 技术参数 | |
|
型号 |
E62 |
|
功能 |
微型压电放大器模块 |
|
通道数 |
1通道 |
|
工作方式 |
模拟输入信号控制 |
|
模拟输入范围 |
0～+10V |
|
输入阻抗 |
100KΩ |
|
标称电压输出 |
0～+100V |
|
输出电压纹波 |
10mV（Cload=1μF） |
|
平均电流 |
3mA |
|
峰值电流 |
20mA |
|
空载满幅值带宽 |
3KHz（-3dB） |
|
工作温度范围 |
0℃～＋50℃ |
|
供电电压 |
5VDC |
|
接口形式 |
5-PIN SIP,Ø 0.5mm, 10mm |
|
电压稳定性 |
＜ 0.1%F.S/8hours |
|
长×宽×高 |
34×17×4mm |
