E53.B1L-K小体积压电控制器是1通道模拟信号集成控制器。其体积小巧，结构紧凑，适于在空间有限的环境中使用。其具有闭环伺服功能，专为驱动配备LVDT式传感器的压电产品而研发设计。其机身带有散热区域，可快速导出产生的热量。定制型接口，更适于工业应用。
产品特点
|
|
|
|
|
|

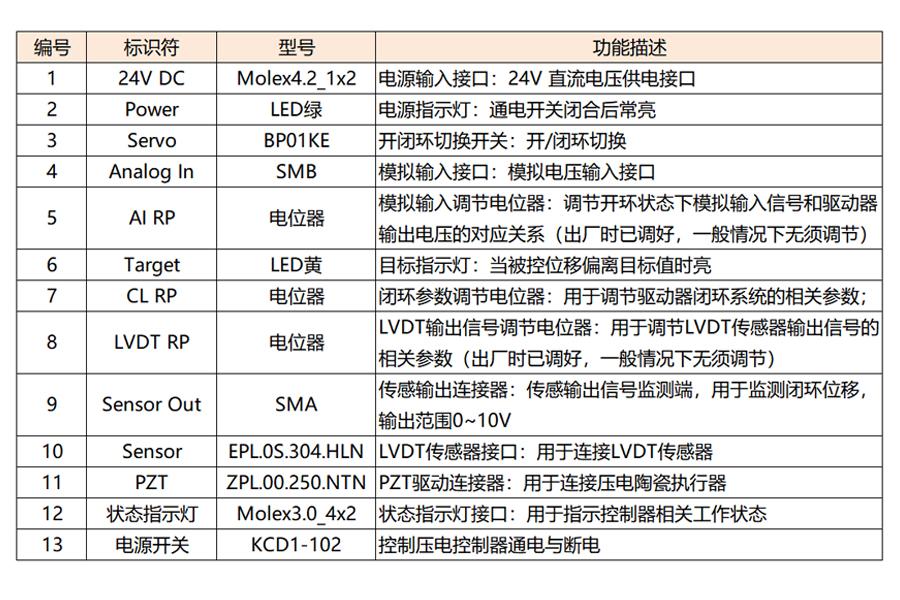

面板介绍
|
面板介绍
|
| 技术参数 | |
|
型号 |
E53.B1L-K |
|
通道数 |
1 |
|
标称模拟输入范围（V） |
0~10 |
|
标称输出电压范围（V） |
0~150 |
|
峰值电流（mA） |
1100 |
|
平均电流（mA） |
70 |
|
放大器带宽-3dB（kHz） |
10k |
|
纹波（mVpp） |
10（加载2.2μF） |
|
PZT连接器 |
ZPL.00.250.NTN |
|
控制输入连接器 |
SMB |
| 传感 | |
|
传感器类型 |
LVDT |
|
伺服特性 |
模拟P-I+带阻+低通 |
|
Sensor连接器 |
EPL.0S.304.HLN |
|
传感输出连接器 |
SMA |
| 其他 | |
|
工作温度范围（℃） |
0~50 |
|
输出短路电流（mA) |
70 |
|
过流指示 |
输出平均电流超过 70mA，则过流指示灯亮 |
|
静态功耗（W） |
4 |
|

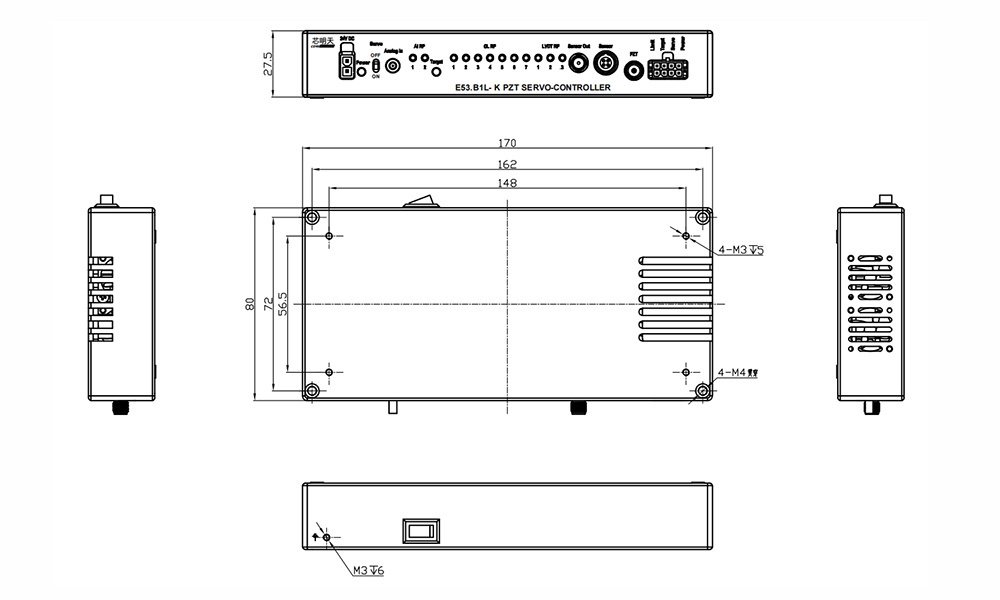

尺寸 (mm) |
长170×高27.5×深 80 |
|
重量（g） |
385 |
|
供电电压 |
24V(20~30V) DC 1.5A(36W) |
| 供电接口 |
Molex4.2_1x2 |
| 状态指示灯接口 |
Molex3.0_4x2 |
