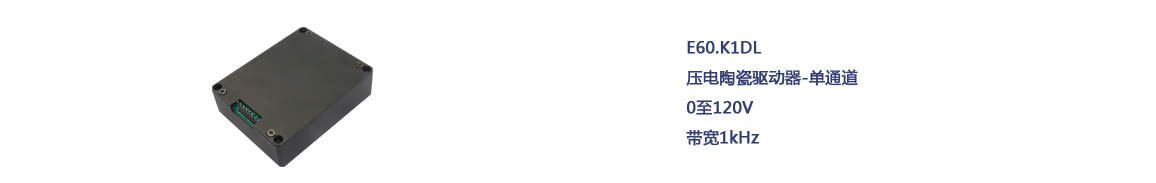

E60系列压电陶瓷驱动器是低成本的低压压电陶瓷驱动器。 主要是为静态或者低动态应用而设计的压电陶瓷驱器。可驱动压电陶瓷片、低压叠堆压电陶瓷及纳米定位台等产品。 该模块不提供手动控制，所有供电、输入和输出都通过位于底部的6引脚焊针引出，具有可焊性。
产品特点
|
|
|
|
|
|

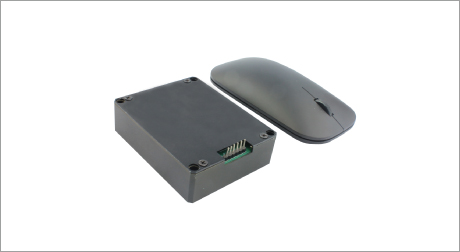

一体设计体积小巧
|

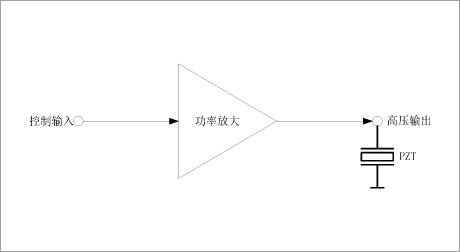

驱动原理
|

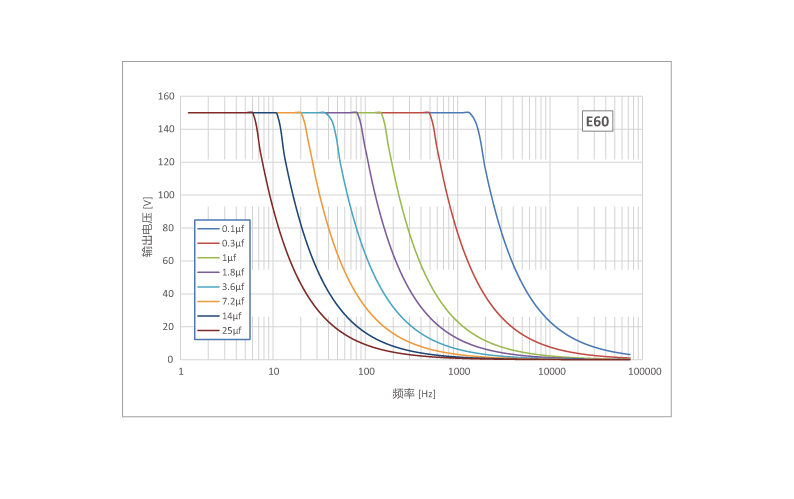

曲线图
|
|

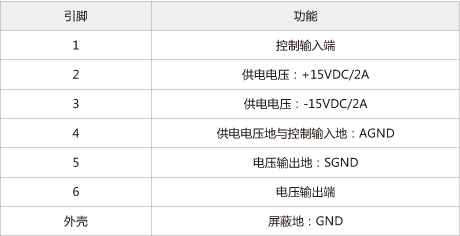

引脚定义
|

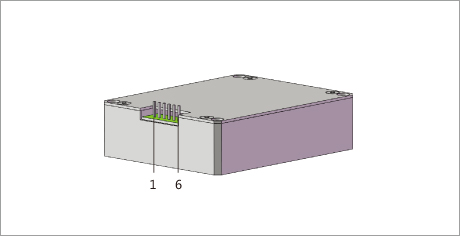

引脚定义
|
| 技术参数 | |
|
型号 |
E60.K1DL |
|
功能 |
模拟式单通道驱动器 |
|
驱动 |
|
|
通道数 |
1 |
|
模拟输入（V） |
0~10 |
|
标称输出电压范围（V） |
0~120 （可选0~150） |
|
电流（mA） |
75 |
|
平均电流（mA） |
25 |
|
平均功率（W） |
3 |
|
空载满幅值带宽（kHz） |
1 |
|
输出纹波电压（mV） |
20 |
|
接口 |
6引脚焊针 |
|
其他 |
|
|
工作温度范围（℃） |
0至50 |
|

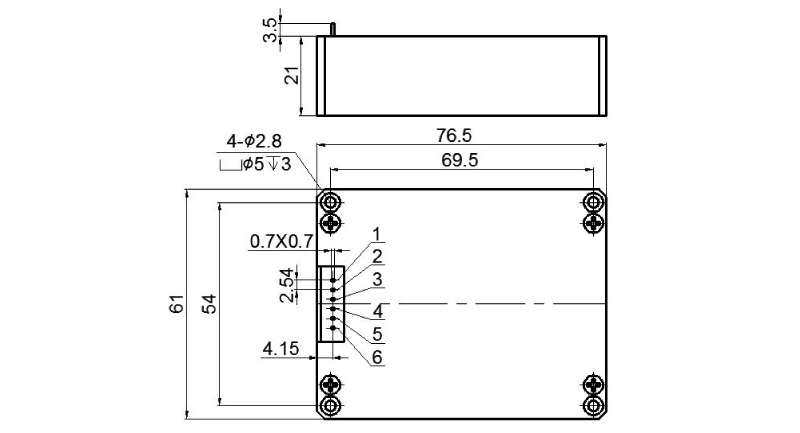

尺寸（mm） |
长76.5 × 宽61 × 高21 |
|
重量（kg±0.05） |
0.15 |
|
供电电压 |
±15V DC/2A |
|
散热 |
壳体底部需散热 |
说明：技术参数提供定制。
更高性能的驱动电源与闭环系统可优选我公司E00/E01等模块化系列产品，功率目前可到1kW，输出电压可到2kV，功率带宽可到50kHZ。
|
|
