E00A02/E00D02V050F03M 功率放大器是内部具有电压与功率放大电路，可将微弱的外部模拟输入信号或计算机通过DA给出的模拟信号或其他的控制信号进行放大、输出的放大器。它的输出带宽可达3MHz，且增益可调；可键盘操作及触控操作；具有上位机通信功能，并可选配信号发生器功能（注：E00A02V050F03M 无信号发生器功能）；参数可定制。
产品特点
|
|
|
|
|
|
|
典型应用
|
|
|
|
|
|
|
 驱动EO调制器
|
|

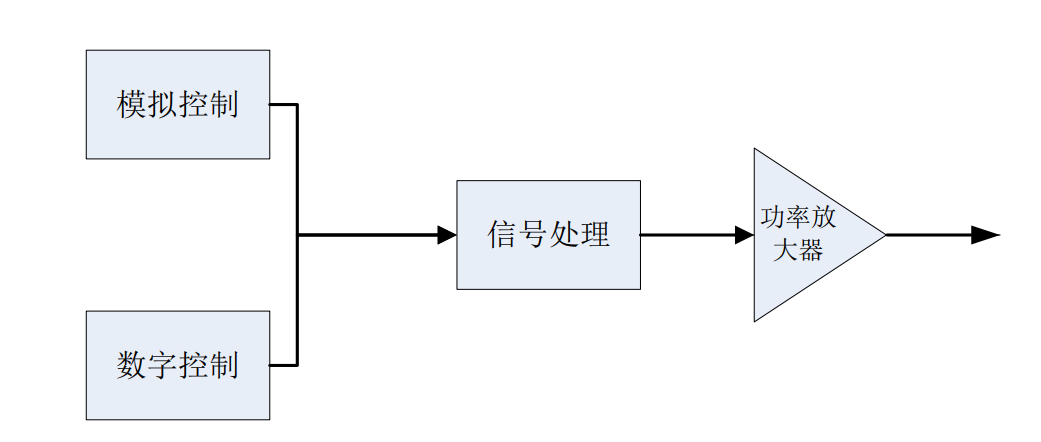

功能框图
|
|

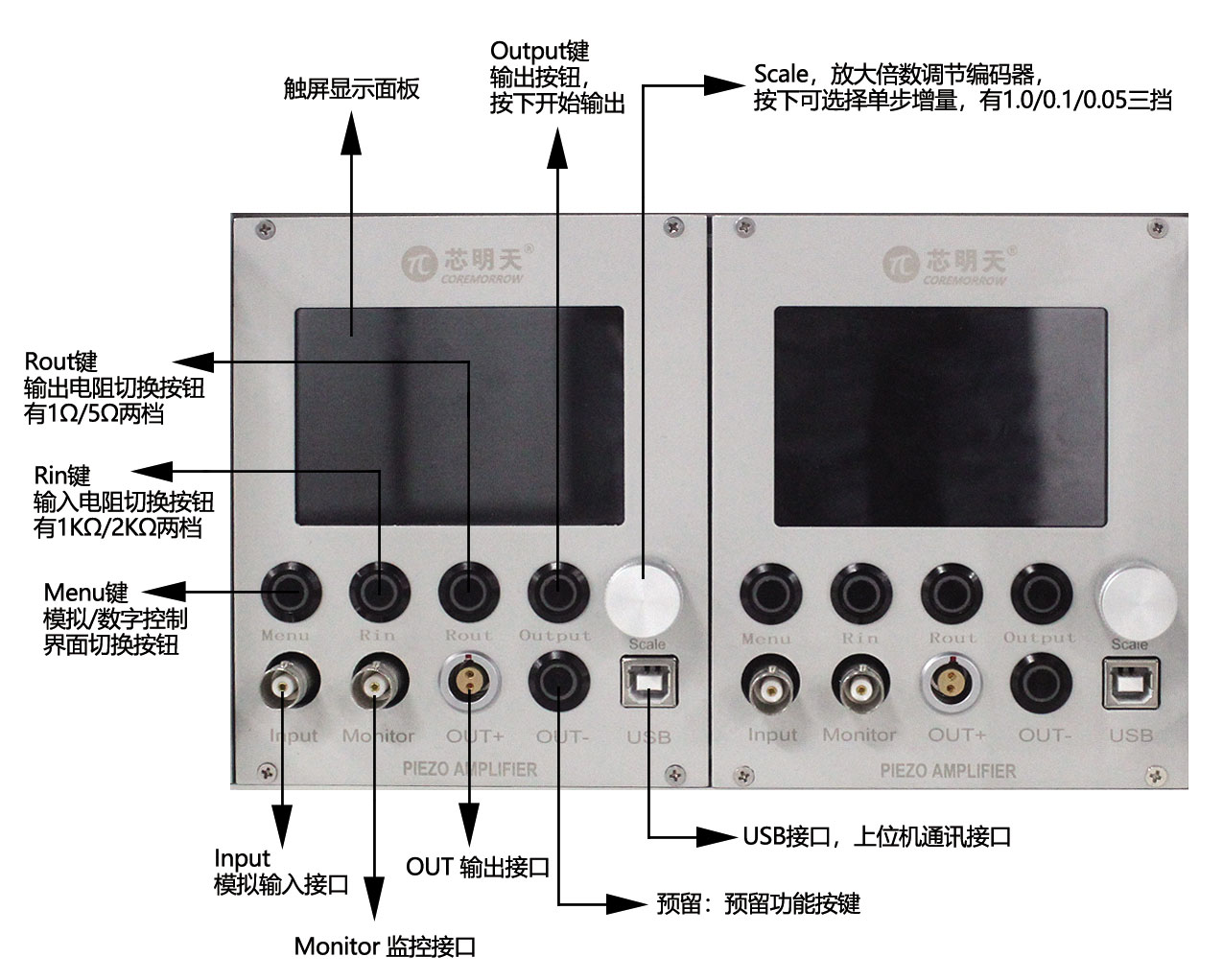

前面板
|

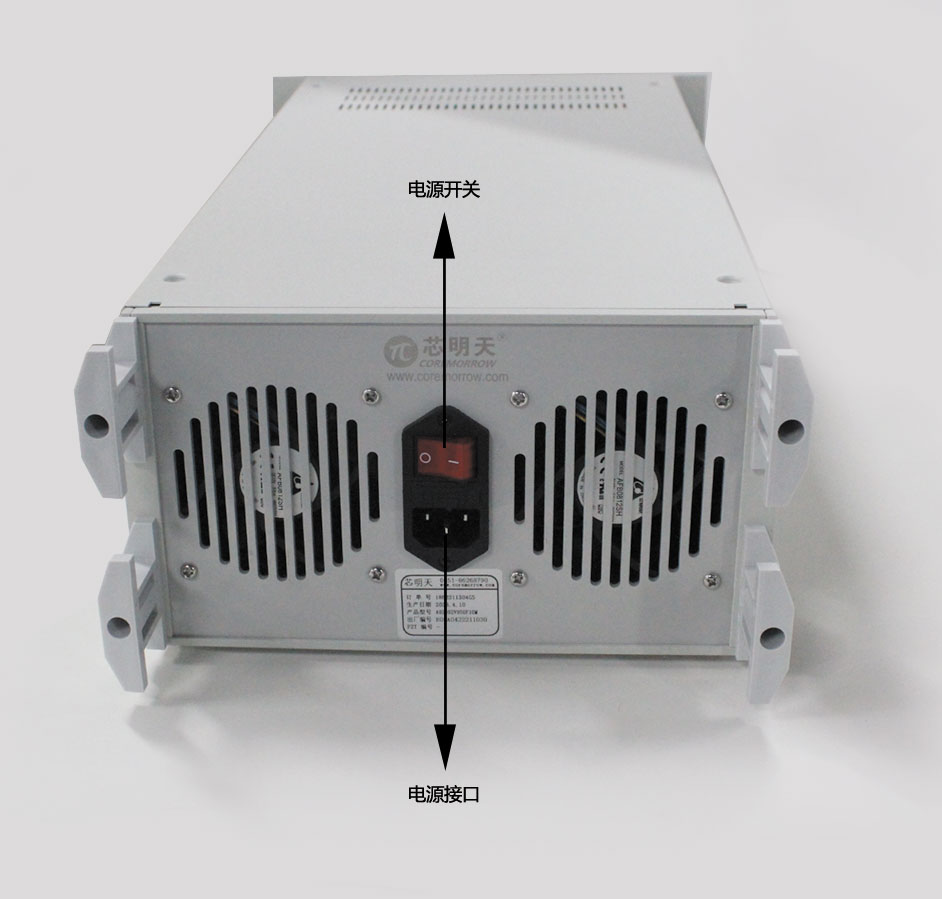

后面板
|
| 技术参数 | ||
|
型号 |
E00A02V050F03M |
E00D02V050F03M |
|
外部输入通道 |
1，2可选 |
|
|
信号发生器通道 |
- |
0，1，2可选 |
|
输出形式 |
单端输出 |
|
|
带宽（-3dB，外部信号源，MHz） |
DC～3 |
DC～3 |
|
带宽（-3dB，内部信号源，MHz） |
- |
DC～1 |
|
纹波（mVpp） |
＜10 |
|
|
最大输出电压（Vp-p） |
50(±25Vp) |
|
|
Max.输出电流（Ap） |
3 |
|
|
Max.输出功率/通道（Wp） |
75 |
|
|
保险丝 |
4A/250V |
|
|
电压增益 |
x0～5（0.05step） |
|
|
输出电阻（Ω） |
1/50（可额外定制） |
|
|
输入电阻（Ω） |
50/50k |
|
| 输入幅度 |
10Vpp max |
|
|
输出电压误差 |
≤±3%F.S.@1kHz |
|
|
电压监测 |
100：1（±5%） |
|
|
压摆率（V/μs） |
330 |
|
|
谐波失真（THD） |
≤0.1%@1kHz，50Vp-p |
|
|
输出电压零点漂移（V） |
≤0.1 |
|
|
信噪比（dB） |
≥80 |
|
|
输出接口 |
4mm香蕉插座 |
|
|
保护 |
过流保护 |
|
|
信号地 |
与机壳、电源线地相连 |
|
|
供电电压 |
AC220V±10%，50Hz |
|
|
工作温度（℃） |
0～45 |
|
|
储存温度（℃） |
-20～50 |
|
|
工作湿度 |
≤80%RH，无冷凝 |
|
|

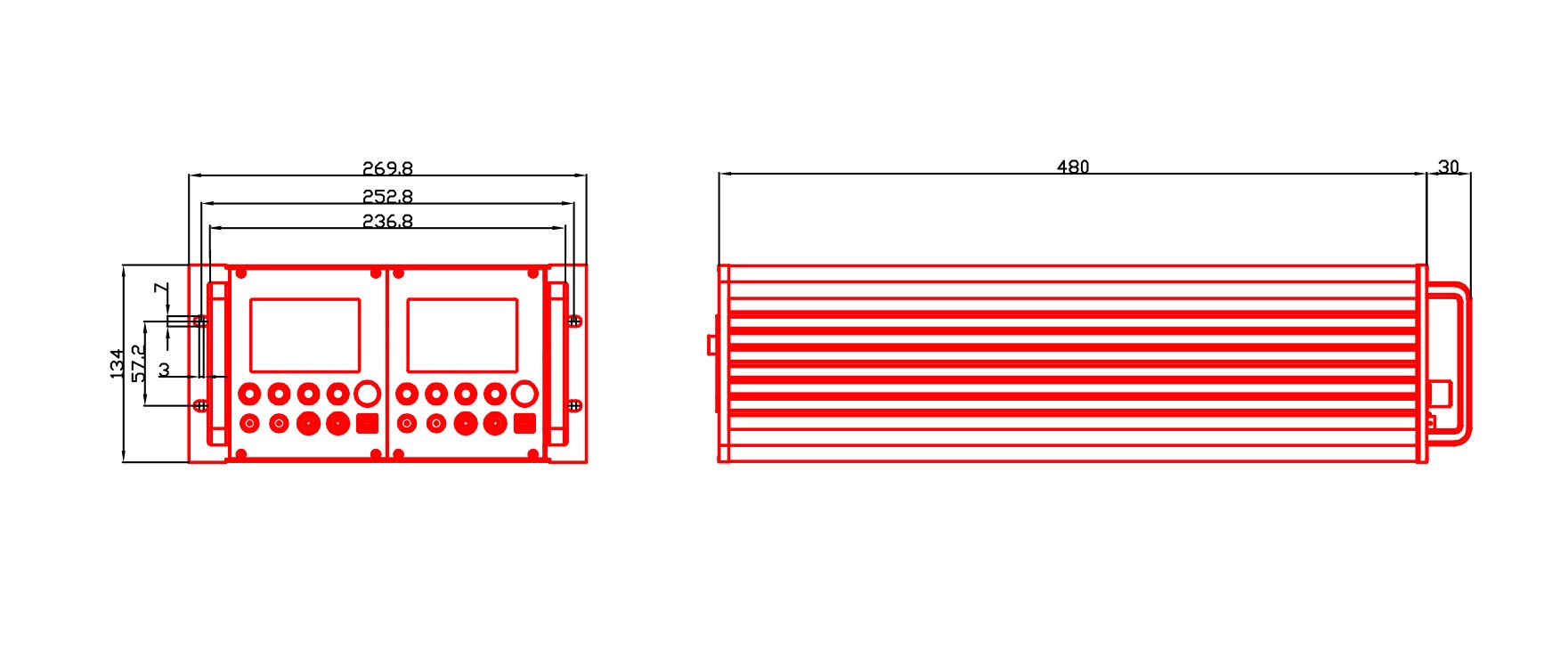

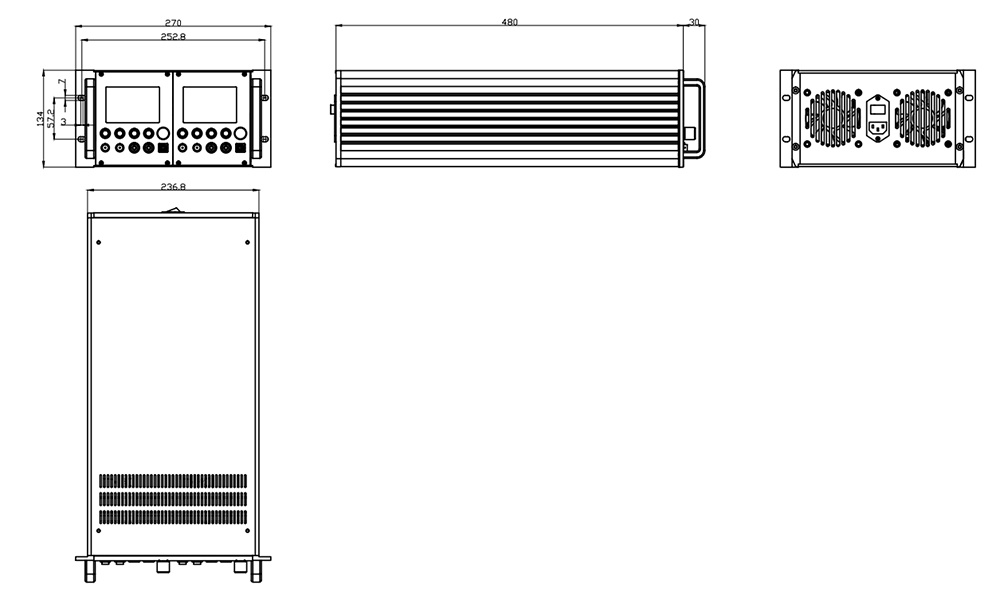

长×高×深（mm） |
W270×H134×D510 |
|
|
重量（kg） |
12.9 |
|
