E00.B4控制器 120V 4通道 10kHz当前位置:产品首页 >> 模块化压电陶瓷驱动电源>>E00.B4控制器 120V 4通道 10kHz
  • 产品介绍
  • 价格及周期
  • 意见反馈

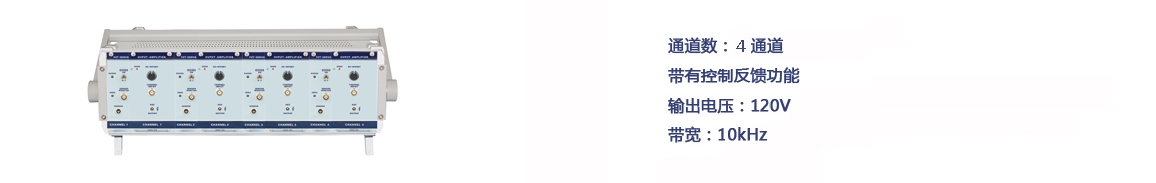

产品特点


 四通道

 带有控制反馈功能

 输出电压120V

 带宽10kHz


输出电压与频率

    技术参数

型号

E00.B4

功率放大模块

4通道

长×宽×深

490×360×170mm

输入模拟信号

-1.67~+10V (0~+5V,-10~+10V,-5~+5V可选)

输出电压

120V

输出电压纹波

≤5mV

输出电压分辨率

16Bit(满量程的1/30000)或24Bit(满量程的1/100000)

电压稳定性

<0.1%F.S.(满量程)/8hours

模拟输入阻抗

100KΩ±20%

空载满幅值带宽

10k (1k、20k、50kHz可选)

功率放大模块通道数

4

单通道平均功率

35W

单通道功率

110W

平均电流

291mA

电流

873mA

带宽

10kHz

电流限制

短路保护

电压增益

12

调节旋钮

10圈

传感器模式

电阻式SGS

PZT传感器控制模块通道数

4

PZT传感器控制模块输入接口

LEMO ERA.0S.304.CLL

PZT传感器控制模块输出接口

BNC(单路)

PZT传感器控制模块输出电压

0~+10V或-10~+10V

输出电流

输出功率/标称电压输出(单通道)

平均输出电流

平均输出功率/标称电压输出(单通道)

动态输出特性公式

电压(V)×频率(Hz)×负载(F)≤平均输出电流(A)

供电模式

AC 220V±10% 50Hz±10%

功能表

组合形式

可选配显示与通信模块

外部特征

各模块间可组合,可升级

基本控制方式

手动调节、模拟输入、开/闭环控制

基本功能

过流保护功能,温度保护功能,动态功率保护
