E01系列多功能模块化控制器是由四个模块组成:功率放大模块,PZT传感控制模块,显示与通信模块以及机箱供电模块。可以驱动芯明天全系列压电产品及各类进口压电产品。 其中E01.B系列压电陶瓷驱动电源是由功率放大模块, PZT传感控制模块以及机箱供电模块组成,可通过模拟输入控制开环/闭环压电促动器、压电平移台、压电偏转镜等压电产品。

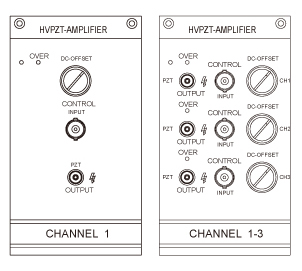

模块组成 E01.B系列压电陶瓷驱动电源由功率放大模块、PZT传感控制模块及机箱与供电模块组成。 ![]() 功率放大模块 1通道/3通道 |
模块组成 E01.B系列压电陶瓷驱动电源由功率放大模块、PZT传感控制模块及机箱与供电模块组成。 ![]() PZT传感控制模块 |
型号构成 通过E01系列的型号,可看出所具有的功能及模块、通道数、机箱大小等。 ![]() |

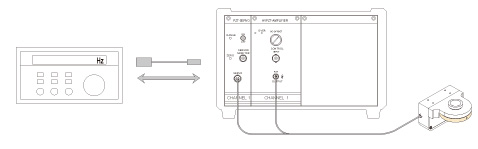

控制方式 E01.B系列压电陶瓷驱动电源可通过模拟输入控制。 ![]() |

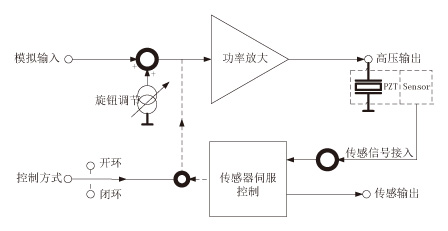

原理图 ![]() |

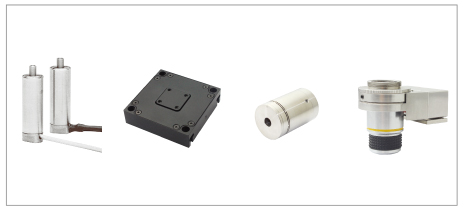

多功能 E01.B系列压电陶瓷驱动电源为功能齐全的压电控制器, 带有闭环反馈系统,可驱动各类压电产品。 ![]() |
E03 ![]() |
E05 ![]() |
E06 ![]() |
E07 ![]() |
E01.B技术参数 | |||
型号 |
E01.B |
||
仅扩展功率放大模块 |
1~9通道 |
||
长×宽×深 |
280×360×170mm |
||
输入模拟信号 |
单极性-1.67~+10V或0~+5V,双极性-10~+10V或-5~+5V |
||
可选输出电压 |
100V、150V、200V、300V、±150V |
±200V、600V、±300V |
900V、1800V、±900V |
输出电压纹波 |
≤5mV |
≤10mV |
≤20mV |
输出电压分辨率 |
16Bit(量程的1/30000)、24Bit(量程的1/100000) |
||
电压稳定性 |
<0.1%F.S.(量程)/8hours |
||
模拟输入阻抗 |
100KΩ±20% |
||
空载值带宽 |
可选择1k、10k、20k、50kHz |
||
功率放大模块通道数 |
1~3 |
||
单通道平均功率 |
7W ~ 35W |
||
单通道功率 |
20W ~ 110W |
||
平均电流 |
40mA ~ 350mA |
||
电流 |
100mA ~ 11A |
||
带宽 |
1kHz ~ 50kHz |
||
电流限制 |
短路保护 |
||
电压增益 |
10 ~ 180 |
||
调节旋钮 |
10圈 |
||
传感器模式 |
电阻式SGS、 电感式LVDT、 电容式CAP |
||
PZT传感器控制模块通道数 |
1 ~ 3 |
||
PZT传感器控制模块输入接口 |
LEMO ERA.0S.304.CLL |
||
PZT传感器控制模块输出接口 |
LEMO ERA.0S.303.CLL(三路)/BNC(单路) |
||
PZT传感器控制模块输出电压 |
单极性:0~+10V 双极性:-10~+10V |
||
输出电流 |
输出功率/标称电压输出(单通道) |
||
平均输出电流 |
平均输出功率/标称电压输出(单通道) |
||
动态输出特性公式 |
电压(V)×频率(Hz)×负载(F)≤平均输出电流(A) |
||
供电模式 |
AC 220V±10% 50Hz±10% |
||
功能表 |
|||
组合形式 |
可配备显示与通信模块 |
||
外部特征 |
各模块间可组合,可升级 |
||
基本控制方式 |
手动调节、模拟输入、开/闭环控制 |
||
基本功能 |
过流保护功能,动态功率保护 |
E03功率放大模块 | |||||||
通道数 |
型号 |
模拟输入 |
输出电压 |
频率 |
平均电流 |
峰值电流 |
纹波 |
1~3 |
E03.00.1 |
-1~10V |
-20~200V |
>5kHz |
35mA |
105mA |
5mV |
1~3 |
E03.00.2 |
-1~10V |
-20~200V |
>5kHz |
35mA |
1000mA |
5mV |
1~3 |
E03.00.3 |
-0.67~10V |
-20~300V |
>5kHz |
23mA |
69mA |
5mV |
1~3 |
E03.00.4 |
-0.67~10V |
-20~300V |
>5kHz |
23mA |
1000mA |
5mV |
1~3 |
E03.00.5 |
-10~10V |
±100V |
>5kHz |
35mA |
1000mA |
5mV |
1~3 |
E03.00.6 |
-10~10V |
±150V |
>5kHz |
23mA |
1000mA |
5mV |
1~3 |
E03.00.7 |
-3.33~10V |
-20~60V |
10kHz |
100mA |
330mA |
5mV |
1~3 |
E03.00.9 |
-2~+10V |
-20~+100V |
10kHz |
70mA |
1000mA |
5mV |
E03.00.10 |
-1.67~+10V |
-20~+120V |
58mA |
1000mA |
|||
E03.00.11 |
-1.33~+10V |
-20~+150V |
46mA |
1000mA |
|||
E03.00.12 |
-2~+10V |
-20~+100V |
30kHz |
70mA |
210mA |
||
E03.00.13 |
-1.67~+10V |
-20~+120V |
58mA |
174mA |
|||
E03.00.14 |
-1.335~+10V |
-20~+150V |
46mA |
138mA |
|||
E03.00.15 |
-1~+10V |
-20~+200V |
35mA |
105mA |
|||
E03.00.16 |
-0.67~+10V |
-20~+300V |
23mA |
69mA |
|||
E03.00.17 |
-10~+10V |
-100~+100V |
35mA |
105mA |
|||
E03.00.18 |
-150~+150V |
23mA |
69mA |
||||
E03.05.1 |
0~+10V |
-20~+100V |
50kHz |
70mA |
210mA |
||
E03.05.2 |
-20~+120V |
58mA |
174mA |
E05功率放大模块 | |||||||
通道数 |
型号 |
模拟输入 |
输出电压 |
频率 |
平均电流 |
电流 |
纹波 |
1 |
E05.00.1 |
-2~+10V |
-20~+100V |
1kHz |
350mA |
1050mA |
5mV |
E05.00.2 |
-1.67~+10V |
-20~+120V |
1kHz |
291mA |
873mA |
5mV |
|
E05.00.3 |
-1.33~+10V |
-20~+150V |
1kHz |
233mA |
700mA |
5mV |
|
E05.00.4 |
-2~+10V |
-20~+200V |
1kHz |
175mA |
525mA |
5mV |
|
E05.00.5 |
-0.67~+10V |
-20~+300V |
1kHz |
116mA |
348mA |
5mV |
|
E05.00.6 |
-0.5~+10V |
-20~+400V |
1kHz |
87mA |
260mA |
10mV |
|
E05.00.7 |
-10~+10V |
-100~+100V |
5kHz |
175mA |
525mA |
10mV |
|
E05.00.8 |
-10~+10V |
-150~+150V |
5kHz |
116mA |
348mA |
10mV |
|
E05.00.9 |
-10~+10V |
-200~+200V |
5kHz |
87mA |
260mA |
10mV |
|
E05.00.11 |
-1~+10V |
-20~+200V |
5kHz |
175mA |
525mA |
10mV |
|
E05.00.12 |
-0.67~+10V |
-20~+300V |
5kHz |
116mA |
348mA |
10mV |
|
E05.00.13 |
-2~+10V |
-20~+100V |
10kHz |
330mA |
1000mA |
5mV |
|
E05.00.14 |
-1.67~+10V |
-20~+120V |
10kHz |
290mA |
1000mA |
5mV |
|
E05.00.15 |
-1.33~+10V |
-20~+150V |
10kHz |
230mA |
1000mA |
5mV |
|
E05.00.16 |
-1~+10V |
-20~+200V |
>5kHz |
175mA |
1000mA |
5mV |
|
E05.03.18 |
-0.67~+10V |
-20~+300V |
>5kHz |
115mA |
1000mA |
5mV |
|
E05.03.19 |
-10~+10V |
-100~+100V |
>5kHz |
175mA |
1000mA |
5mV |
|
E05.03.20 |
-10~+10V |
-150~+150V |
>5kHz |
115mA |
1000mA |
5mV |
|
E05.03.21 |
-10~+10V |
-200~+200V |
>5kHz |
87.5mA |
1000mA |
5mV |
|
E05.03.22 |
0~-10V |
0~+300V |
>5kHz |
115mA |
1000mA |
5mV |
|
E05.03.23 |
0~10V |
-20~+400V |
3kHz |
87.5mA |
1000mA |
5mV |
|
E05.03.24 |
0~-10V |
0~-400V |
2kHz |
87.5mA |
1000mA |
5mV |
|
E05.03.1 |
-2~+10V |
-20~+100V |
30kHz |
330mA |
1000mA |
5mV |
|
E05.03.2 |
-1.67~+10V |
-20~+120V |
30kHz |
290mA |
1000mA |
5mV |
|
E05.03.3 |
-1.33~+10V |
-20~+150V |
30kHz |
230mA |
1000mA |
5mV |
|
E05.03.4 |
-1~+10V |
-20~+200V |
30kHz |
175mA |
1000mA |
5mV |
|
E05.03.5 |
-0.67~+10V |
-20~+300V |
30kHz |
115mA |
1000mA |
5mV |
|
E05.03.6 |
-10~+10V |
-100~+100V |
30kHz |
175mA |
1000mA |
5mV |
|
E05.03.7 |
-10~+10V |
-150~+150V |
30kHz |
115mA |
1000mA |
5mV |
|
E05.05.1 |
0~+10V |
0~+100V |
50kHz |
330mA |
1000mA |
5mV |
|
E05.05.2 |
0~+10V |
0~+120V |
50kHz |
290mA |
1000mA |
5mV |
|
E05.05.3 |
0~+10V |
0~+40V |
100kHz |
625mA |
1875mA |
20mV |
|
E05.05.4 |
0~+10V |
0~+40V |
120kHz |
625mA |
1875mA |
20mV |
E06功率放大模块 | |||||||
通道数 |
型号 |
模拟输入 |
输出电压 |
频率 |
平均电流 |
电流 |
纹波 |
2 |
E06.00.A2 |
-10V-+10V |
-300V-+300V |
1KHz |
5mA |
15mA |
20mV |
E07功率放大模块 | |||||||
通道数 |
型号 |
模拟输入 |
输出电压 |
频率 |
平均电流 |
峰值电流 |
纹波 |
1 |
E07.00.1 |
-10~+10V |
±300V |
2kHz |
35mA |
438mA |
10mV |
1 |
E07.00.2 |
0~+10V |
0~1000V |
2kHz |
30mA |
438mA |
10mV |
1 |
E07.00.10* |
-10~+10V |
-300~300V |
5kHz |
58mA |
500mA |
10mV |
1 |
E07.00.17* |
0~+10V |
0~600V |
5kHz |
58mA |
500mA |
10mV |
E08功率放大模块 | |||||||
通道数 |
型号 |
模拟输入 |
输出电压 |
频率 |
平均电流 |
峰值电流 |
纹波 |
1 |
E08.00 |
-2.5~7.5V |
-500~1500V |
2kHz |
17mA |
55mA |
50mV |
2 |
E08.01 |
-2.5~7.5V |
-500~1500V |
2kHz |
17mA |
55mA |
50mV |
3 |
E08.02 |
-2.5~7.5V |
-500~1500V |
2kHz |
17mA |
55mA |
50mV |
4 |
E08.03 |
-2.5~7.5V |
-500~1500V |
2kHz |
17mA |
55mA |
50mV |
5 |
E08.04 |
-2.5~7.5V |
-500~1500V |
2kHz |
17mA |
55mA |
50mV |
6 |
E08.05 |
-2.5~7.5V |
-500~1500V |
2kHz |
17mA |
55mA |
50mV |
1 |
E08.06* |
-10~10V |
-0~2000V |
1kHz |
30mA |
90mA |
50mV |
*: 组合式,由双模块组成,负载地需悬空。
|
|
