该机箱式压电控制器具有4通道及8通道版本,均可通过模拟或数字信号进行控制。可通过RS-232/422串口或USB接口进行上位机通信,其输出电压分辨率可达满行程的1/1000000,适用于驱动压电纳米定位台/压电偏摆台等高精度压电执行器。
产品特点
|
|
|
|
![]() |
![]() |
|
|

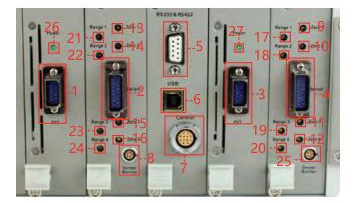

E00.D12AL-V4(8通道)前面板 ![]() |

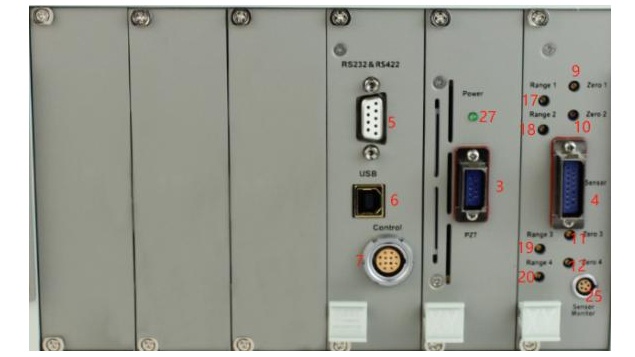

E01.D4K01(4通道)前面板 ![]() |

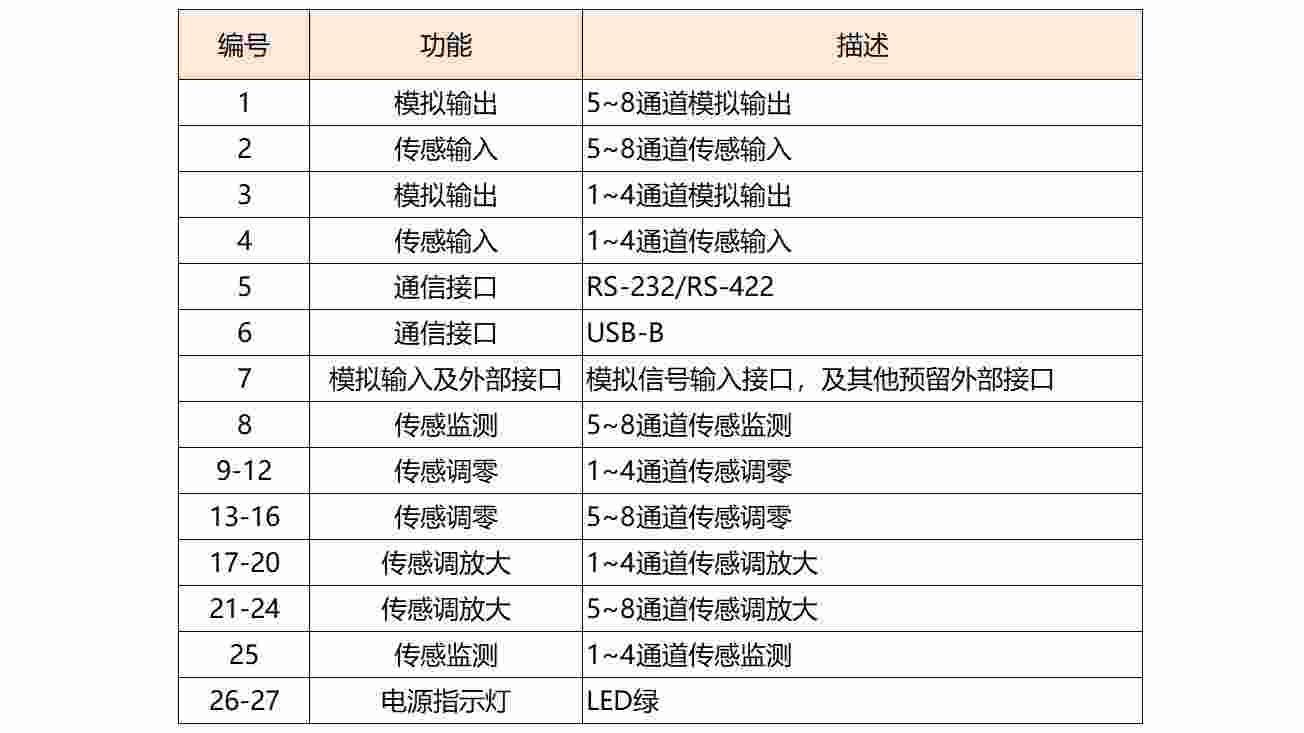

接口说明 ![]() |

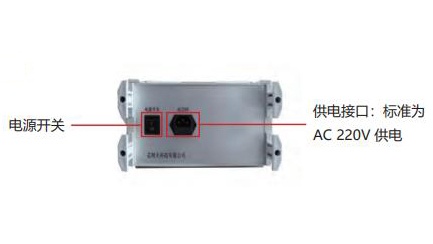

后面板 ![]() |

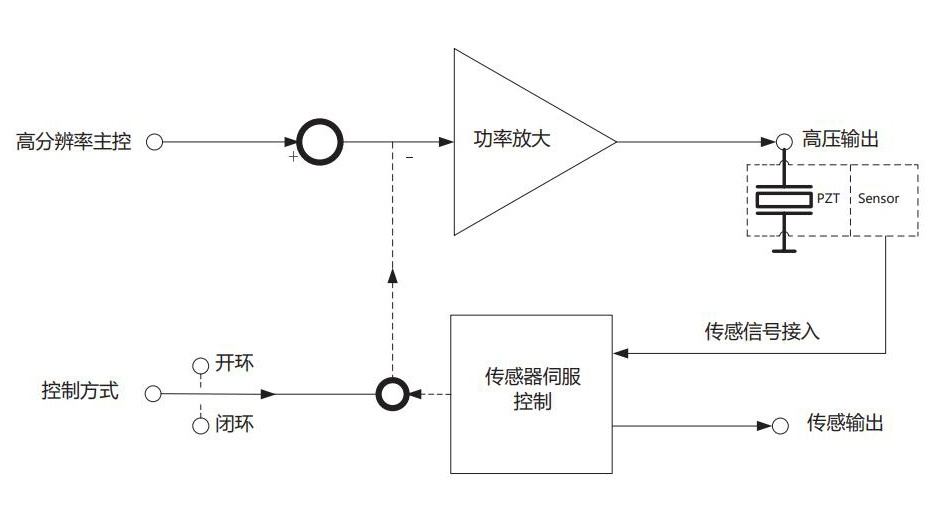

原理图 ![]() |
产品应用
|
|
|
技术参数 | ||
型号 |
E00.D12AL-V4 |
E01.D4K01 |
驱动 | ||
通道数 | 8 | 4 |
模拟输入范围(V) |
0~10 |
0~10 |
输出电压范围(V) |
0~150 |
0~150
|
输出电压纹波(mV) | 5 | 5 |
放大器(-3dB)带宽(kHz) | 10 | 10 |
平均电流(mA) | 69 | 69 |
峰值电流(mA) | 550 | 550 |
模拟输入及外部输入接口 |
ZCG.2B.312.CLV |
ZCG.2B.312.CLV |
驱动输出接口 |
J14A-9ZK1B(母座) |
J14A-9ZK1B(母座) |
传感 | ||
传感器模式 |
SGS(可选LVDT、CAP) |
SGS(可选LVDT、CAP) |
伺服特性 |
模拟P-I+陷波滤波 |
模拟P-I+陷波滤波 |
传感输入接口 |
J14A-15ZK1B(母座) |
J14A-15ZK1B(母座) |
传感输入接口通道数 | 8 | 4 |
传感监测接口 |
LEMO-EPG-0B-305 |
LEMO-EPG-0B-305 |
传感输出电压(V) |
0~10 |
0~10 |
通信 | ||
通信接口 |
RS-232/422、USB-B |
RS-232/422、USB-B |
波特率 |
9600、19200、38400、57600、76800、115200、128000、230400、256000、5250000 |
9600、19200、38400、57600、76800、115200、128000、230400、256000、5250000 |
输出波形频率(kHz) |
10 |
10 |
D/A转换器 |
24 Bit±10V |
24 Bit±10V |
输出电压分辨率 |
满量程 1/1000000 |
满量程 1/1000000 |
其他 | ||
工作温度范围(℃) |
0~50 |
0~50 |
供电电压(V) |
AC220V(200V~240V) |
AC220V(200V~240V) |
电流限制 |
短路保护 |
短路保护 |
输入功耗(W) |
43 |
40 |
静态功耗(W) | 25 | 20 |

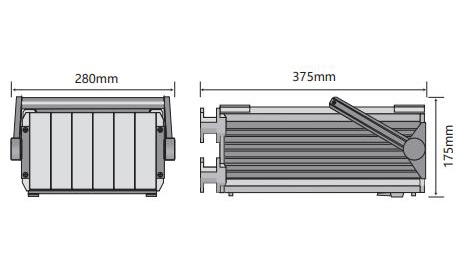

尺寸(mm) |
280×175×375 |
280×175×375 |
重量(kg) | 7.6 | 7 |
|
|
