E00系列多功能模块化控制器是由四个模块组成:功率放大模块,PZT传感控制模块,显示与通信模块以及机箱供电模块。可以驱动芯明天全系列压电产品及各类进口压电产品。 其中E00.A系列压电陶瓷驱动电源具有基本的压电控制功能, 它由功率放大模块及机箱供电模块组成,可通过模拟输入控制开环压电促动器、压电平移台、压电偏转镜等压电产品。


模块组成

E00.A系列压电陶瓷驱动电源由功率放大模块及机箱与供电模块组成。

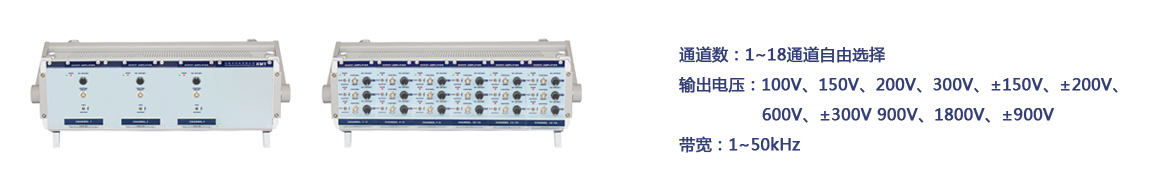

功率放大模块 1通道/3通道

型号构成

通过E00/E01系列的型号,可看出所具有的功能及模块、通道数、机箱大小等。

多功能

E00.A系列压电陶瓷驱动电源为功能齐全的压电控制器,可驱动各类压电产品。

控制方式

E00.A系列压电陶瓷驱动电源可通过模拟输入控制。

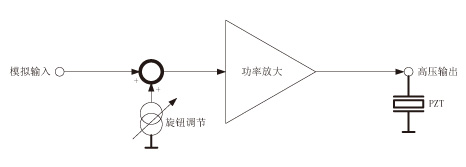

原理图

可多种电压可选、供货周期、定制

选输出电压:0-120V,0-150V,0-300V,0-600V,0-900V,0-1800V,±120V、±150V,±300V,±450V,±900V

供货周期:2周发货

定制:参数可定制

E03

E05

E06

E07

    E00.A技术参数

型号

E00

仅扩展功率放大模块

1~18通道

长×宽×深

490×360×170mm

输入模拟信号

单极性-1.67~+10V0~+5V,双极性-10~+10V-5~+5V

可选输出电压

100V150V200V300V、±150V

±200V600V、±300V

900V1800V、±900V

输出电压纹波

5mV

10mV

20mV

输出电压分辨率

16Bit(量程的1/30000)24Bit(量程的1/100000)

电压稳定性

0.1%F.S.(量程)/8hours

模拟输入阻抗

100KΩ±20%

空载值带宽

可选择1k10k20k50kHz

功率放大模块通道数

1~3

单通道平均功率

7W ~ 35W

单通道功率

20W ~ 110W

平均电流

40mA ~ 350mA

电流

100mA ~ 11A

带宽

1kHz ~ 50kHz

电流限制

短路保护

电压增益

10 ~ 180

调节旋钮

10

输出电流

输出功率/标称电压输出(单通道)

平均输出电流

平均输出功率/标称电压输出(单通道)

动态输出特性公式

电压(V)×频率(Hz)×负载(F)≤平均输出电流(A

供电模式

AC 220V±10 50Hz±10

功能表

组合形式

可配备PZT传感器控制模块、显示与接口模块

外部特征

各模块间可组合,可升级

基本控制方式

手动调节、模拟输入、开环控制

基本功能

过流保护功能,温度保护功能,动态功率保护

    E03功率放大模块

通道数

型号

模拟输入

输出电压

频率

平均电流

峰值电流

纹波

1~3

E03.00.1

-1~10V

-20~200V

>5kHz

35mA

105mA

5mV

1~3

E03.00.2

-1~10V

-20~200V

>5kHz

35mA

1000mA

5mV

1~3

E03.00.3

-0.67~10V

-20~300V

>5kHz

23mA

69mA

5mV

1~3

E03.00.4

-0.67~10V

-20~300V

>5kHz

23mA

1000mA

5mV

1~3

E03.00.5

-10~10V

±100V

>5kHz

35mA

1000mA

5mV

1~3

E03.00.6

-10~10V

±150V

>5kHz

23mA

1000mA

5mV

1~3

E03.00.7

-3.33~10V

-20~60V

10kHz

100mA

330mA

5mV

1~3

E03.00.9

-2~+10V

-20~+100V

10kHz

70mA

1000mA

5mV

E03.00.10

-1.67~+10V

-20~+120V

58mA

1000mA

E03.00.11

-1.33~+10V

-20~+150V

46mA

1000mA

E03.00.12

-2~+10V

-20~+100V

30kHz

70mA

210mA

E03.00.13

-1.67~+10V

-20~+120V

58mA

174mA

E03.00.14

-1.335~+10V

-20~+150V

46mA

138mA

E03.00.15

-1~+10V

-20~+200V

35mA

105mA

E03.00.16

-0.67~+10V

-20~+300V

23mA

69mA

E03.00.17

-10~+10V

-100~+100V

35mA

105mA

E03.00.18

-150~+150V

23mA

69mA

E03.05.1

0~+10V

-20~+100V

50kHz

70mA

210mA

E03.05.2

-20~+120V

58mA

174mA

    E05功率放大模块

通道数

型号

模拟输入

输出电压

频率

平均电流

电流

纹波

1

E05.00.1

-2~+10V

-20~+100V

1kHz

350mA

1050mA

5mV

E05.00.2

-1.67~+10V

-20~+120V

1kHz

291mA

873mA

5mV

E05.00.3

-1.33~+10V

-20~+150V

1kHz

233mA

700mA

5mV

E05.00.4

-2~+10V

-20~+200V

1kHz

175mA

525mA

5mV

E05.00.5

-0.67~+10V

-20~+300V

1kHz

116mA

348mA

5mV

E05.00.6

-0.5~+10V

-20~+400V

1kHz

87mA

260mA

10mV

E05.00.7

-10~+10V

-100~+100V

5kHz

175mA

525mA

10mV

E05.00.8

-10~+10V

-150~+150V

5kHz

116mA

348mA

10mV

E05.00.9

-10~+10V

-200~+200V

5kHz

87mA

260mA

10mV

E05.00.10

-10~+10V

-300~+300V

5kHz

116mA

348mA

10mV

E05.00.11

-1~+10V

-20~+200V

5kHz

175mA

525mA

10mV

E05.00.12

-0.67~+10V

-20~+300V

5kHz

116mA

348mA

10mV

E05.00.13

-2~+10V

-20~+100V

10kHz

330mA

1000mA

5mV

E05.00.14

-1.67~+10V

-20~+120V

10kHz

290mA

1000mA

5mV

E05.00.15

-1.33~+10V

-20~+150V

10kHz

230mA

1000mA

5mV

E05.00.16

-1~+10V

-20~+200V

>5kHz

175mA

1000mA

5mV

E05.00.17*

0~+10V

0~+600V

5kHz

120mA

350mA

10mV

E05.03.18

-0.67~+10V

-20~+300V

>5kHz

115mA

1000mA

5mV

E05.03.19

-10~+10V

-100~+100V

>5kHz

175mA

1000mA

5mV

E05.03.20

-10~+10V

-150~+150V

>5kHz

115mA

1000mA

5mV

E05.03.21

-10~+10V

-200~+200V

>5kHz

87.5mA

1000mA

5mV

E05.03.22

0~-10V

0~+300V

>5kHz

115mA

1000mA

5mV

E05.03.23

0~10V

-20~+400V

3kHz

87.5mA

1000mA

5mV

E05.03.24

0~-10V

0~-400V

2kHz

87.5mA

1000mA

5mV

E05.03.1

-2~+10V

-20~+100V

30kHz

330mA

1000mA

5mV

E05.03.2

-1.67~+10V

-20~+120V

30kHz

290mA

1000mA

5mV

E05.03.3

-1.33~+10V

-20~+150V

30kHz

230mA

1000mA

5mV

E05.03.4

-1~+10V

-20~+200V

30kHz

175mA

1000mA

5mV

E05.03.5

-0.67~+10V

-20~+300V

30kHz

115mA

1000mA

5mV

E05.03.6

-10~+10V

-100~+100V

30kHz

175mA

1000mA

5mV

E05.03.7

-10~+10V

-150~+150V

30kHz

115mA

1000mA

5mV

E05.05.1

0~+10V

0~+100V

50kHz

330mA

1000mA

5mV

E05.05.2

0~+10V

0~+120V

50kHz

290mA

1000mA

5mV

E05.05.3

0~+10V

0~+40V

100kHz

625mA

1875mA

20mV

E05.05.4

0~+10V

0~+40V

150kHz

625mA

1875mA

20mV

*: 组合式,由双模块组成。

    E06功率放大模块

 通道数

型号

模拟输入

输出电压

频率

平均电流

电流

纹波

2

E06.00.A2

-10V-+10V

-300V-+300V

1KHz

5mA

15mA

20mV

4

E06.00.A4

-10V-+10V

-300V-+300V

1KHz

5mA

15mA

20mV

    E07功率放大模块

 通道数

型号

模拟输入

输出电压

频率

平均电流

峰值电流

纹波

1

E07.00.1

-10~+10V

±300V

3kHz

35mA

438mA

10mV

1

E07.00.2

0~+10V

0~1000V

3kHz

30mA

438mA

10mV

    E08功率放大模块

通道数

型号

模拟输入

输出电压

频率

平均电流

峰值电流

纹波

1

E08.00

-2.5~7.5V

-500~1500V

3kHz

17mA

55mA

50mV

2

E08.01

-2.5~7.5V

-500~1500V

3kHz

17mA

55mA

50mV

3

E08.02

-2.5~7.5V

-500~1500V

3kHz

17mA

55mA

50mV

4

E08.03

-2.5~7.5V

-500~1500V

3kHz

17mA

55mA

50mV

5

E08.04

-2.5~7.5V

-500~1500V

3kHz

17mA

55mA

50mV

6

E08.05

-2.5~7.5V

-500~1500V

3kHz

17mA

55mA

50mV

1

E08.06*

-10~10V

-0~2000V

1kHz

30mA

90mA

50mV

*: 组合式,由双模块组成。

     尺寸图 (点击图片可放大查看)
点击图片可放大查看
     尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual

E00

使用说明书

E00/E01

常用型号手册
