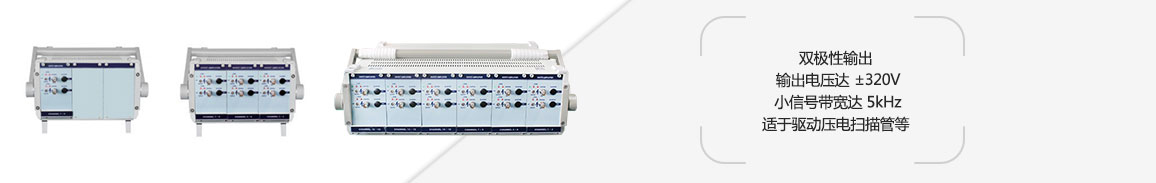

该系列双极性压电控制器的输出电压范围可达 -320V 至 +320V，可用于驱动压电陶瓷扫描管等压电产品，可自由选择通道数。
产品特点
|
|
|
|
|
|

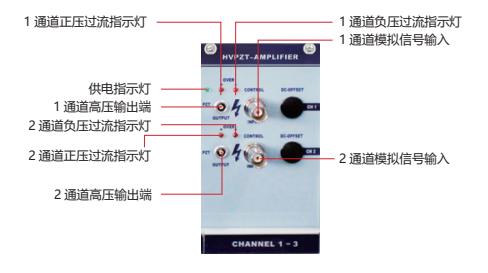

面板介绍
|
输出电压与频率曲线
|
| 技术参数 | |||
|
型号 |
E01.A2 |
E01.A6 |
E00.A12 |
|
通道数 |
2 |
6 |
12 |
|
模拟输入范围(V) |
-10~+10 |
-10~+10 |
-10~+10 |
|
输出电压范围(V) |
-320~+320 |
-320~+320 |
-320~+320 |
|
输出电压纹波（mV） |
20 |
20 |
20 |
|
电压稳定性 |
<0.1%F.S.( 满量程 )/8 hours |
<0.1%F.S.( 满量程 )/8 hours |
<0.1%F.S.( 满量程 )/8 hours |
|
模拟输入阻抗(KΩ) |
100±20% |
100±20% |
100±20% |
|
空载满幅值带宽（kHz） |
1 |
1 |
1 |
|
平均电流（mA） |
5 |
5 |
5 |
|
峰值电流（mA） |
15 |
15 |
15 |
|
小信号带宽（1/10）(kHz) |
5 |
5 |
5 |
|
电压增益 |
32 |
32 |
32 |
|
供电模式 |
AC 220V±10％ 50Hz±10％ |
AC 220V±10％，50Hz±10％ |
AC 220V±10％，50Hz±10％ |
|
电流限制 |
短路保护，限流 8~9mA |
短路保护，限流 8~9mA |
短路保护，限流 8~9mA |
|

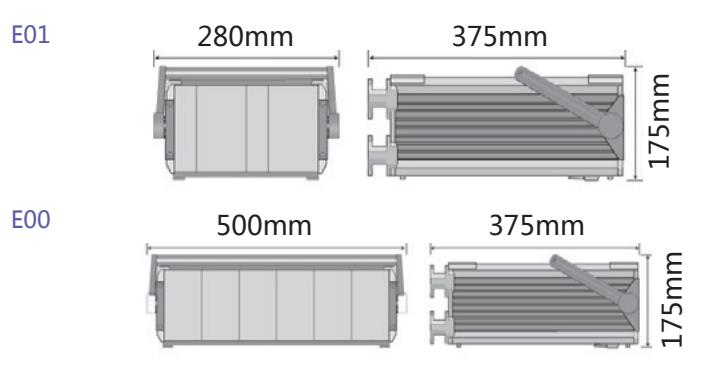

长×高×深(mm) |
280×175×375 |
280×175×375 |
500×375×175 |
|
基本控制方式 |
外部模拟输入 |
外部模拟输入 |
外部模拟输入 |
|
参数表/Specs Sheet |
|
|
|
