该压电控制器具有7个输出通道,其中包含1个恒压输出通道,可通过模拟或数字信号进行控制。该压电控制器是专为驱动6轴压电偏摆台设计。可通过RS-422串口进行上位机通信。

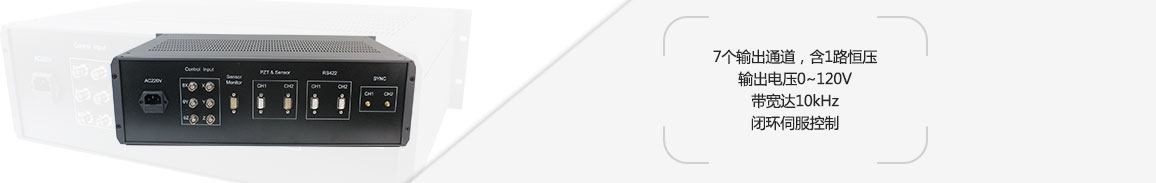

产品特点
|
|
|
|

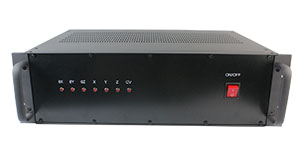

前面板 ![]() |

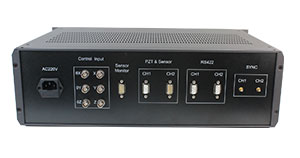

后面板 ![]() |

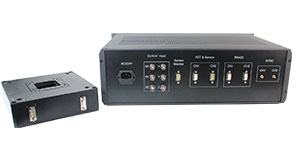

驱动六轴压电偏摆台 ![]() |
产品应用
|
|
|
技术参数 | |
型号 |
E00.D10AL |
驱动 |
|
通道数 |
7,含1路恒压 |
模拟输入范围(V) |
0~10 |
输出电压范围(V) |
0~120 |
输出电压纹波(mV) |
5 |
空载满幅值带宽(kHz) |
10 |
平均电流(mA) |
291 |
峰值电流(A) |
1 |
控制输入接口 |
BNC |
传感 |
|
传感器模式 |
SGS(可选LVDT、CAP) |
伺服特性 |
模拟P-I+陷波滤波 |
传感器接口 |
DB15HD |
传感器输出电压(V) |
0~10 |
通信 |
|
通信接口 |
RS-422 |
波特率 |
9600、19200、38400、57600、76800、115200 、128000、230400、256000、5250000 |
输出波形频率 |
10kHz |
I/O口 |
SMB |
其他 |
|
工作温度范围(℃) |
0~50 |
供电模式 |
AC 220V±10%,50Hz±10% |
电流限制 |
短路保护 |

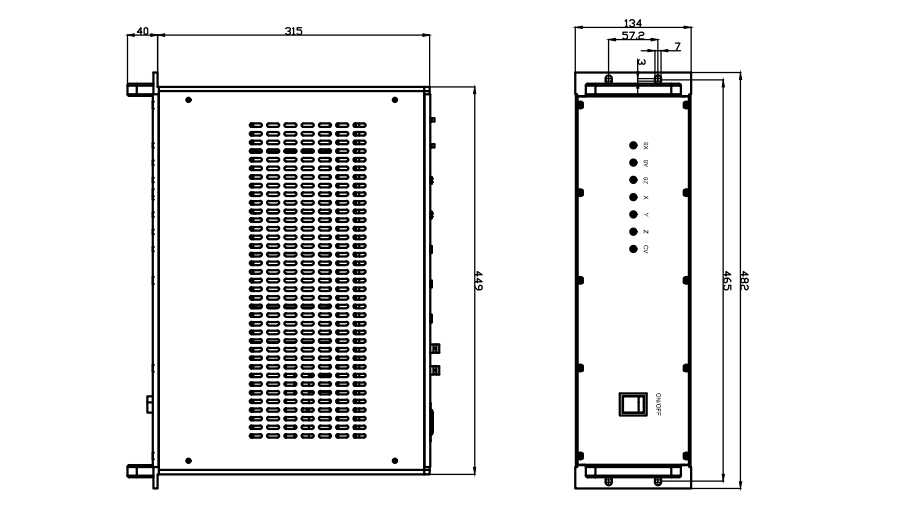

长×高×深(mm) |
449×134×315 |
|
|
