E00.B12 压电控制器(E03 模块)当前位置:产品首页 >> 压电陶瓷驱动电源-E00系列>>E00.B12 压电控制器(E03 模块)
  • 产品介绍
  • 应用
  • 意见反馈

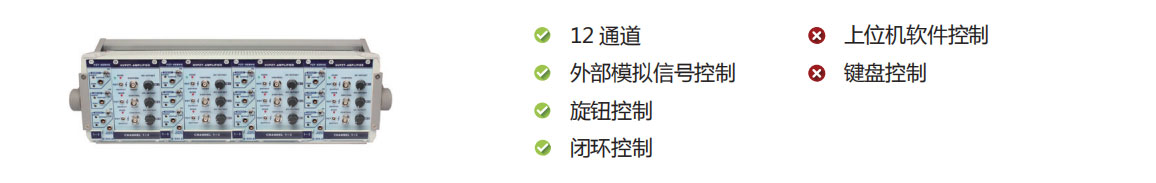

产品特点


 12 通道

 外部模拟信号控制

 旋钮控制

 闭环控制


输出电压与频率曲线

    技术参数

型号

E00.B12 (E03模块)

驱动模块

通道数

12

模拟输入范围

-1.67~10V(可选 0~5V)

输出电压范围

-20~120V(可选 -20~150V)

输出电压纹波

5mV

电压稳定性

< 0.1%F.S.(满量程)/8hours

模拟输入阻抗

100KΩ±20%

空载满幅值带宽

10kHz(可选30k、50kHZ)

平均电流

58mA

峰值电流

1A

小信号带宽 (1/10)

>20kHz

电压增益

12

调节旋钮

10圈

传感模块

传感器模式

SGS(可选LVDT、CAP)

传感通道数

12

伺服特性

模拟P-I+陷波滤波

传感器接口

ERA.0S.304.CLL

传感器输出接口

ERA.0S.303.CLL

传感器输出电压

0~10V

工作温度范围

0~50℃

机箱与供电模块

供电模式

AC 220V±10%,50Hz±10%

电流限制

短路保护

长×高×深

500×175×375mm

功能表

基本控制方式

手动旋钮调节、外部模拟输入、开/闭环控制

     尺寸图 (点击图片可放大查看)
点击图片可放大查看
     尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual

E00

使用说明书

E09 PZT

传感控制模块

E00/E01

常用型号手册


问题解决办法


零点偏置导致压电产品无法闭环的鉴别与解决方法

应用案例


超声波气体检测

超声悬浮


问题解决办法


零点偏置导致压电产品无法闭环的鉴别与解决方法

应用案例


超声波气体检测

超声悬浮
