产品特点
|
|
|
|
|
|
E07 功率放大模块 ×1： E07 功率放大模块 ×1：该模块主要功能是将微弱的外部模拟输入信号或计算机通过 DA 给出的模拟信号或其它的控制信号，通过功 率放大模块内部的电压与功率放大电路将信号放大。
|
E09.S1 PZT 传感控制模块 ×1
E09.S1 PZT 传感控制模块 ×1：该模块是给各类 PZT 或微动工作台等纳米定位机构中的传感器提供高精准、高稳定性和高可靠性的激励信号，并检测和处理 PZT 或微动工作台等纳米定位机构中的传感器信号，并将该传感器信号通过内部的算法电路完成伺服控制。 |
E09.S1 PZT 传感控制模块 ×1
|
|

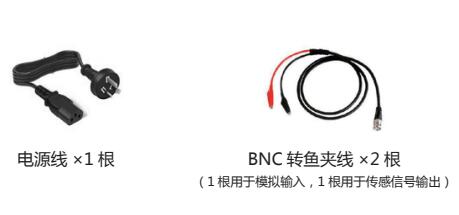

随货线缆
|
输出电压与频率曲线
|
| 技术参数 | ||
|
型号 |
E01.B1(E07模块，1000V) |
|
|
驱动模块 |
通道数 |
1 |
|
模拟输入范围 |
0~10V |
|
|
输出电压范围 |
0~1000V |
|
|
输出电压纹波 |
50mV |
|
|
电压稳定性 |
＜ 0.1%F.S.（满量程）/8hours |
|
|
模拟输入阻抗 |
100KΩ±20% |
|
|
空载满幅值带宽 |
3kHz |
|
|
平均电流 |
20mA |
|
|
峰值电流 |
500mA |
|
|
电压增益 |
100 |
|
|
调节旋钮 |
10圈 |
|
|
传感模块 |
传感器模式 |
SGS（可选LVDT、CAP） |
|
传感通道数 |
1 |
|
|
伺服特性 |
模拟P-I+陷波滤波 |
|
|
传感器接口 |
ERA.0S.304.CLL |
|
|
传感器输出接口 |
BNC |
|
|
传感器输出电压 |
0~10V |
|
|
工作温度范围 |
0~50℃ |
|
|
机箱与供电模块 |
供电模式 |
AC 220V±10％，50Hz±10％ |
|
电流限制 |
短路保护 |
|
|
长×高×深 |
280×175×375mm |
|
|
功能表 |
基本控制方式 |
手动旋钮调节、外部模拟输入、开/闭环控制 |
