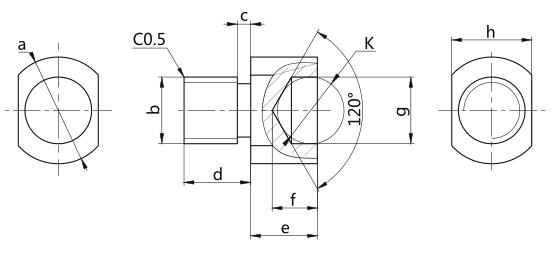

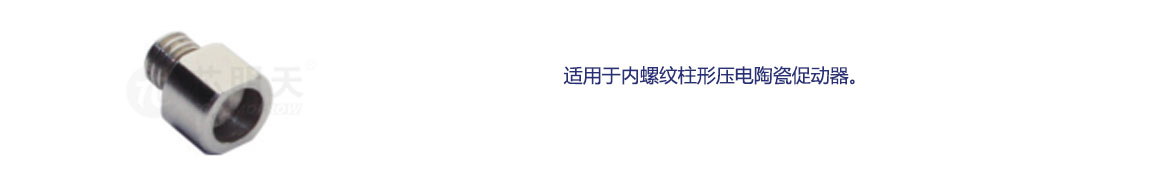

适用促动器型号

a [mm]

b

c [mm]

d [mm]

e [mm]

f [mm]

g [mm]

h [mm]

k [mm]

VS12

Φ5

M3

0.8×Φ2.2

3.5

3.5

2.2

Φ3

4

SΦ3

VS15

Φ6

M4

1×Φ3

3.5

4.5

3.3

Φ4

5

SΦ4

VS20

Φ8

M5

1.2×Φ4

5

5

3.4

Φ5

6

SΦ5

VS25

Φ10

M6

1.5×Φ4.5

5

6

4.4

Φ6

8

SΦ6
