    H64A.XYZTR2S/K-C系列是X、Y、Z、θx、θy、θz六轴运动压电纳米定位台,可产生六轴的超精密运动,适用于静态定位和动态调姿。该定位台内部采用并联机构设计,可实现更好动态性。其内置高性能压电陶瓷,可实现X±9/Y±9.5/Z155μm的直线位移和θxθy±1.1/θz±1mrad的偏转角度。闭环版本全桥设计避免了温度的漂移,确保了纳米级定位精度。



产品特点


 X、Y、Z、θx、θy、θz六轴运动

 直线行程:X±9/Y±9.5/Z155μm

 偏转行程:θxθy±1.1/θz±1mrad

 闭环定位精度高

 承载可达12kg

 内部采用并联机构,可实现更好动态性




带载阶跃时间

配套控制器

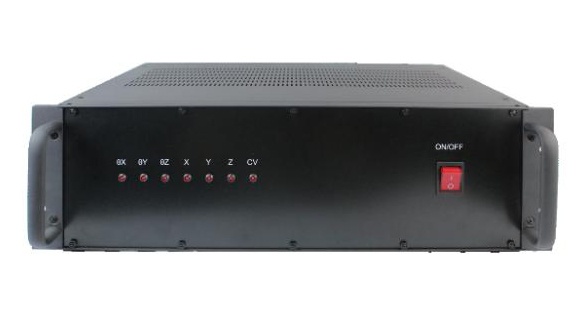

E00.D6K04


    技术参数

型号

H64A.XYZTR2S-C

H64A.XYZTR2K-C

单位

运动自由度

X、Y、Z、θx、θy、θz

X、Y、Z、θx、θy、θz

驱动控制器

6路驱动,6路传感

6路驱动


XYZ 标称行程范围(0~120V)

X±7/Y±7.5/Z125

X±7/Y±7.5/Z125

μm±10%
XYZ Max.行程范围(0~150V)

X±9/Y±9.5/Z155

X±9/Y±9.5/Z155

μm±10%

θxθyθz 轴标称偏转角度  (0~120V)

θxθy±0.9(≈±186秒)/

θz±0.8(≈±165秒)

θxθy±0.9(≈±186秒)/

θz±0.8(≈±165秒)

mrad±10%

θxθyθz 轴Max.偏转角度  (0~150V)

θxθy±1.1(≈±227秒)/

θz±1(≈±206秒)

θxθy±1.1(≈±227秒)/

θz±1(≈±206秒)

mrad±10%

传感器

SGS

-

闭/开环直线分辨率

X0.56/Y0.61/Z5

XY0.2/Z1.5

nm

闭/开环偏转分辨率

θxθy0.08/θz0.07(≈0.015秒)

0.025(<0.01秒)

μrad

闭环线性度

XZ0.05/Y0.12/θx0.04/θy0.02/θz0.03

-

%F.S.

闭环重复定位精度

XY0.04/Z0.02/θxθyθz0.02

-

%F.S.

空载谐振频率

X562/Y630/Z338/θz380

X562/Y630/Z338/θz380

Hz±20%

带载谐振频率@10kg

X220/Y210/Z109/θz112

X220/Y210/Z109/θz112

Hz±20%

承载能力 12 12 kg
静电容量

XY7.2/θxθyZ21.6/θz50

XY7.2/θxθyZ21.6/θz50

μF±20%

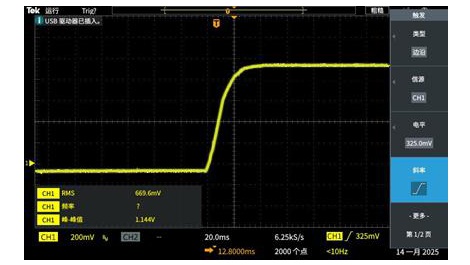

闭环阶跃时间

40@1Hz,1/10幅值

-

ms±20%

材质

不锈钢、铝合金

不锈钢、铝合金


重量

6.45(不含线)

6.45(不含线)

kg±5%

连接器

DB15公头×1+DB15母头×1

DB15公头×1+DB15母头×1

     注:以上参数是采用E00.D6K04压电控制器测得。驱动电压上限可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。

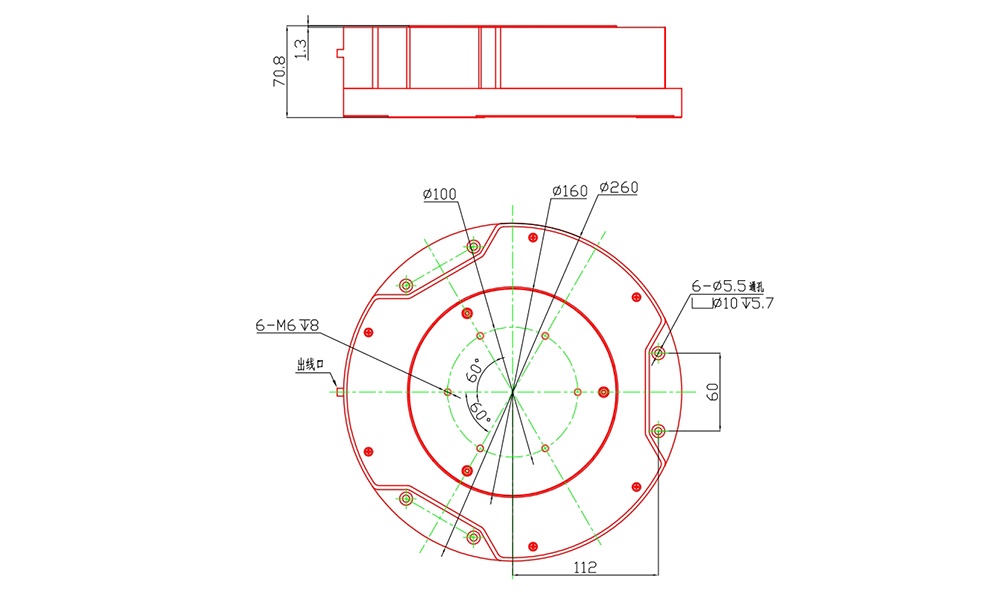

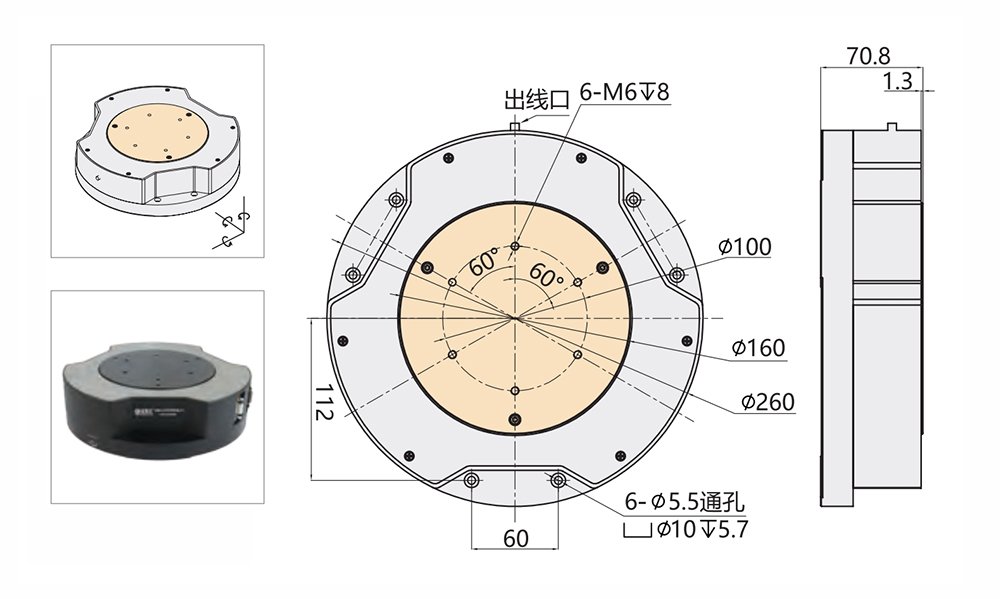

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet

使用说明书/Manual

产品用户手册
