H64系列六轴压电纳米定位台当前位置:产品首页 >> 六自由度并联系统>>H64系列六轴压电纳米定位台
  • 产品介绍
  • 意见反馈



产品特点


 X、Y、Z、θx、θy、θz 六轴运动

 可选配闭环反馈传感器

 承载能力达10kg

 超高分辨率


    技术参数

型号

H64.XYZTR0S

H64.XYZTR0K

单位

运动自由度

X、Y、Z、θx、θy、θz

X、Y、Z、θx、θy、θz

驱动控制器

6路驱动,6路传感

6路驱动


XYZ 标称行程范围(0~120V)
XY14.4/Z30
XY14.4/Z30
μm±10%
XYZ Max.行程范围(0~150V)
XY18/Z37.5
XY18/Z37.5
μm±10%

θxθyθz 轴标称偏转角度  (0~120V)

θxθy0.32(≈66秒)/θz1.3(≈268秒)

θxθy0.32(≈66秒)/θz1.3(≈268秒)

mrad±10%

θxθyθz 轴Max.偏转角度  (0~150V)

θxθy0.4(≈83秒)/θz1.6(≈330秒)

θxθy0.4(≈83秒)/θz1.6(≈330秒)

mrad±10%

传感器

SGS

-

闭/开环直线分辨率

XY0.6/Z1.25

XY0.2/Z0.4

nm

闭/开环偏转分辨率
θxθy13/θz50(<0.01秒)
θxθy4/θz16(<0.01秒)
nrad

闭环线性度

X0.053/Y0.02/Z0.084/θx0.167/θy0.1/θz0.125

-

%F.S.

闭环重复定位精度

X0.091/Y0.2/Z0.063/θxθy0.134/θz0.108

-

%F.S.

静电容量

XY6.8/θxθyZ14.2/θz62.5

XY6.8/θxθyZ14.2/θz62.5

μF±20%

承载能力

10

10

kg

空载谐振频率

XY180/Z260/θz150

XY180/Z260/θz150

Hz±20%

带载谐振频率@10kg

XY100/Z150/θz100

XY100/Z150/θz100

Hz±20%

闭环阶跃时间

XYZθxθy60/θz500

-

ms±20%

重量

9.5(不含线)

kg±5%

材质

钢、铝合金

钢、铝合金

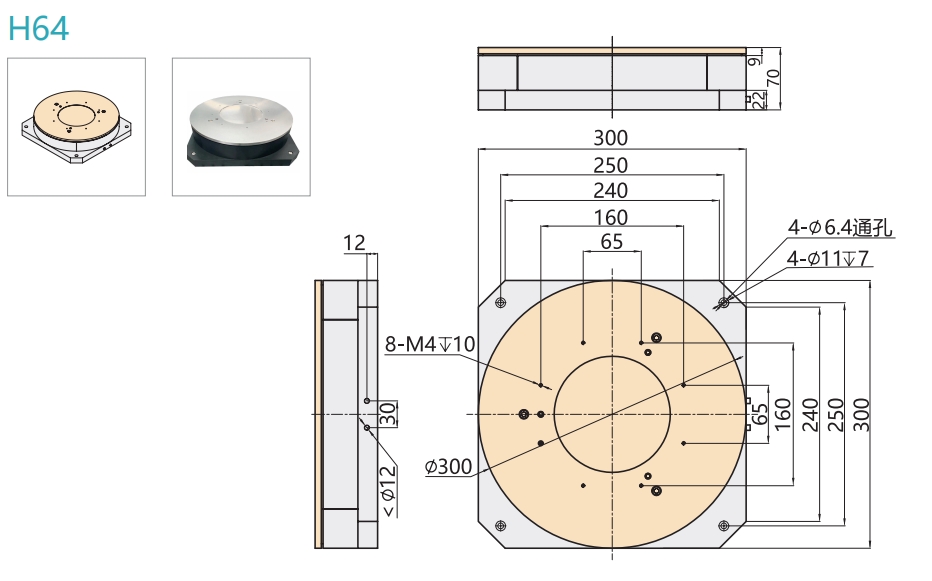

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet

使用说明书/Manual
