H61.XYZTR0S/K-A 六轴压电纳米定位台可产生六轴的超精密运动， 适用于静态六轴的直线纳米定位及角度纳弧度偏转，中心具有 50mm×50mm 的通孔，适于透射光应用。

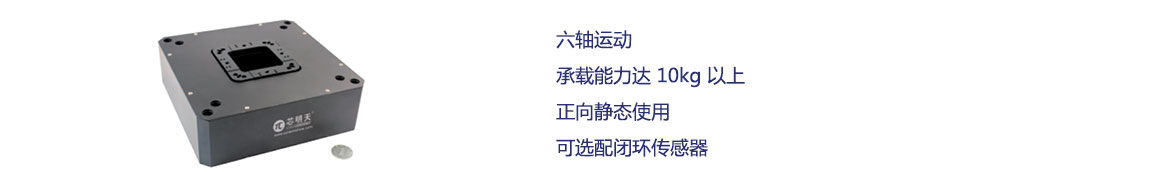

产品特点
|
|
|
|
|
产品应用
|
|
|
|
|
| 技术参数 | ||
|
型号 |
H61.XYZTR0K-A |
单位 |
|
运动方向 |
X、Y、Z、θx、θy、θz |
|
|
驱动控制 |
8路驱动，6路传感 |
|
|
XYZ 标称行程范围（0~120V） |
XY：±32/ 轴，Z：28 |
μm±20% |
|
XYZ Max.行程范围（0~150V） |
XY：±40/ 轴，Z：35 |
μm±20% |
|
θxθy 标称偏转行程（0~120V） |
±0.28/ 轴 |
mrad±20% |
|
θxθy Max.偏转行程（0~150V） |
±0.35/ 轴 |
mrad±20% |
|
θz 标称偏转行程（0~120V） |
±0.12（≈±25秒） |
mrad±20% |
|
θz Max.偏转行程（0~150V） |
0.3（≈62秒） |
mrad±20% |
|
闭 / 开环 θx、θy 轴偏摆分辨率 |
0.02/0.01（＜ 0.01 秒） |
μrad |
|
闭 / 开环 θz 轴偏摆分辨率 |
0.02/0.01（＜ 0.01 秒） |
μrad |
|
闭 / 开环 X、Y 轴位移分辨率 |
2.5/1 |
nm |
|
闭 / 开环 Z 轴位移分辨率 |
1/0.5 |
nm |
|
闭环线性度 |
0.2 |
%F.S. |
|
闭环重复定位精度 |
0.1 |
%F.S. |
|
空载谐振频率 |
350 |
Hz±20% |
|
负载10.5kg谐振频率 |
50 |
Hz±20% |
|
传感器 |
SGS/- |
|
|
承载能力 |
10.5 |
kg |
|

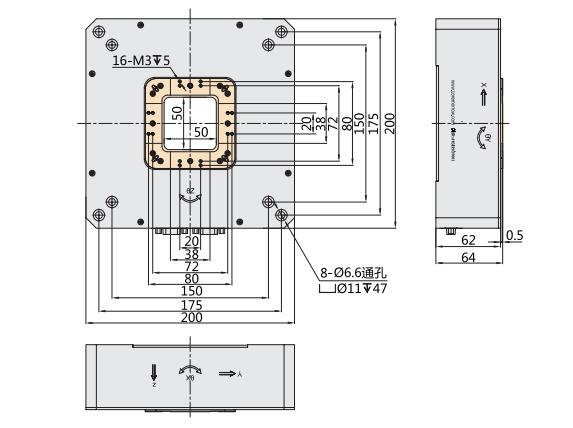

中心通孔
|
50×50 |
mm |
|
使用方式 |
正向使用、静态 |
|
|
静电容量 |
XYZ：29/ 轴，θxθy：15/ 轴，θz：10.8 |
μF±20% |
|
重量 |
4.2 |
kg±5% |
|
材质 |
钢、铝 |
|
| 连接器 |
DB15公头×1+DB15母头×1 |
|
注：
1.以上参数是采用 E00/E01 系列压电控制器测得。最大驱动电压可在 -20V~150V；对于高可靠的长期使用，建议驱动电压在 0~120V。
2.产品台体上具有连接器，采用独立线缆。
