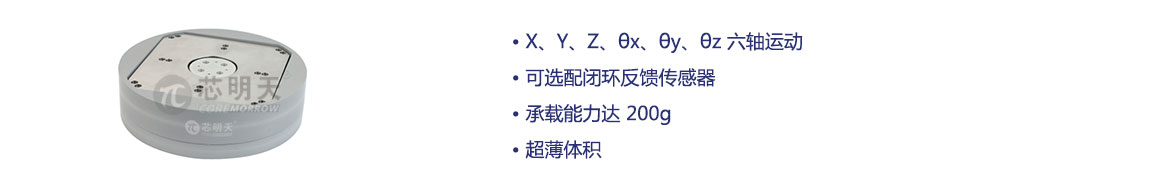

产品特点
|
|
|
|
技术参数 | ||||
型号 |
尾缀S-闭环 尾缀K-开环 |
H63A.XYZTR25S |
H63A.XYZTR25K |
单位 |
运动自由度 |
X、Y、Z、θx、θy、θz |
X、Y、Z、θx、θy、θz |
|
|
驱动控制 |
7 路驱动,6路传感 |
7 路驱动,6路传感 |
|
|
XYZ标称行程范围(0~100V) |
XY:±80、Z:160 |
XY:±80、Z:160 |
μm±20% |
|
XYZ Max.标称行程范围(0~120V) |
XY:±100、Z:200 |
XY:±100、Z:200 |
μm±20% |
|
θxθyθz标称行程范围(0~100V) |
θxθy:±10、θz:1.28 |
θxθy:±10、θz:1.28 |
mrad±20% |
|
θxθyθz Max.标称行程范围(0~120V) |
θxθy:±12.5、θz:1.6 |
θxθy:±12.5、θz:1.6 |
mrad±20% |
|
传感器类型 |
SGS |
- |
|
|
XYZ分辨率 |
7 |
2 |
nm |
|
θxθyθz分辨率 |
θxθy:0.9、θz:0.06 |
θxθy:0.25、θz:0.01 |
μrad |
|
闭环线性度 |
0.5 |
- |
%F.S. |
|
闭环重复定位精度 |
0.2 |
- |
%F.S. |
|
空载谐振频率 |
X140/Y150/Z200 θx270/θy280/θz110 |
X140/Y150/Z200 θx270/θy280/θz110 |
Hz±20% |
|
承载能力 |
0.2 |
0.2 |
kg±5% |
|
静电容量 |
XYθxθy:14.4 Z:28.8 θz:3.6 |
XYθxθy:14.4 Z:28.8 θz:3.6 |
μF/轴±20% |
|
材质 |
钢、铝 |
钢、铝 |
|
|
重量 |
960(不含线) |
960(不含线) |
g±5% |
注:以上参数是采用 E00/E01 系列压电控制器测得。Max.驱动电压可在 -20V~150V;对于高可靠的长期使用,建议驱动电压在 0~120V。
|
|
