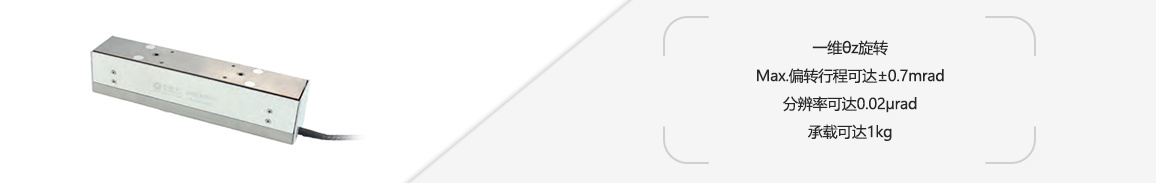

S20A.R1S/K-C1W为一维θz运动无磁压电旋转台，可实现±0.7mrad位移，承载可达1kg。为保证无磁，其内部结构、材质已经过特殊处理。可根据客户需求进行定制。
产品特点
|
|
|
|
|
|
|
|
|
|

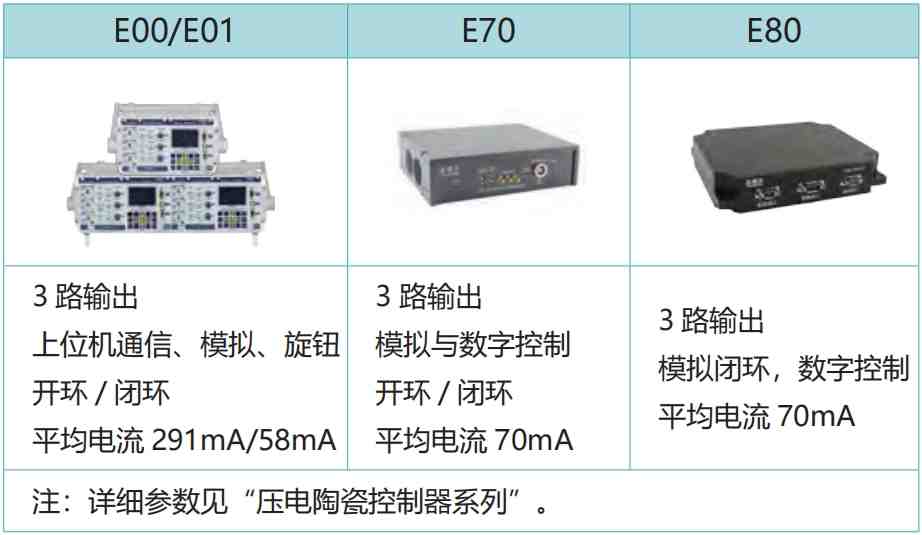

推荐控制器
|
| 技术参数 | ||||
|
型号 |
S-闭环 |
S20A.R1S-C1W |
S20A.R1K-C1W |
单位 |
|
K-开环 |
||||
|
运动自由度 |
θz |
θz |
|
|
|
驱动控制 |
2路驱动，1路传感 |
2路驱动 |
|
|
|
标称偏转范围（0~120V） |
±0.55（≈±114 秒） |
±0.55（≈±114 秒） |
mrad±10% |
|
|
Max.偏转范围（0~150V） |
±0.7（≈±114 秒） |
±0.7（≈±114 秒） |
mrad±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
分辨率 |
0.04（≈0.01秒） |
0.02（＜0.01秒） |
µrad |
|
|
闭环线性度 |
0.08 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.05 |
- |
%F.S. |
|
|
闭环工作频率（-3dB） |
20@400g |
- |
Hz±10% |
|
|
闭环阶跃时间 |
20@400g |
- |
ms±20% |
|
|
静电容量 |
3.75 |
3.75 |
μF±10% |
|
| 承载能力 | 1 | 1 | kg | |
|
材料 |
钛合金、铝合金 |
钛合金、铝合金 |
|
|
|
重量（不含线） |
1000 |
1000 |
g±5% |
|
应用案例
|
晶圆表面检测
|
