S20A.R1S/K-A无磁压电旋转台当前位置:产品首页 >> 压电旋转台>>S20A.R1S/K-A无磁压电旋转台
  • 产品介绍
  • 意见反馈

     S20A.R1S/K-A为一维θz无磁压电旋转台,可实现1.9mrad位移,承载可达1kg。为保证无磁,其内部结构、材质已经过特殊处理。可根据客户需求进行定制。



产品特点


 一维θz旋转

 偏转行程达1.9mrad

 分辨率可达0.02μrad

 承载可达1kg

 无磁






    技术参数

型号

尾缀S-闭环

S20A.R1S-A

S20A.R1K-A

单位

尾缀K-开环

 运动自由度

θz

θz



 驱动控制

1路驱动,1路传感
1路驱动

 标称偏转范围(0~120V

1.5(≈309秒)

1.5(≈309秒)

mrad±10%

 Max.偏转范围0~150V

1.9(≈392秒)

1.9(≈392秒)

mrad±10%

 传感器类型

SGS

-



 分辨率

0.048(≈0.01秒)

0.02(<0.01秒)

µrad

 闭环线性度

0.031

-

%F.S.

 闭环重复定位精度

0.023

-

%F.S.

 空载谐振频率

5000

5000

Hz±20%

 带载谐振频率

340@430g
262@830g

340@430g
262@830g

Hz±20%

 闭环工作频率 (-3dB)

20@830g

-

Hz±10%

 阶跃时间

20@830g

10

ms±20%

 静电容量

3.75

3.75

μF±20%

 承载能力 1 1 kg

 材料

钛合金、铝合金

钛合金、铝合金



 重量(不含线)

750

750

g±5%

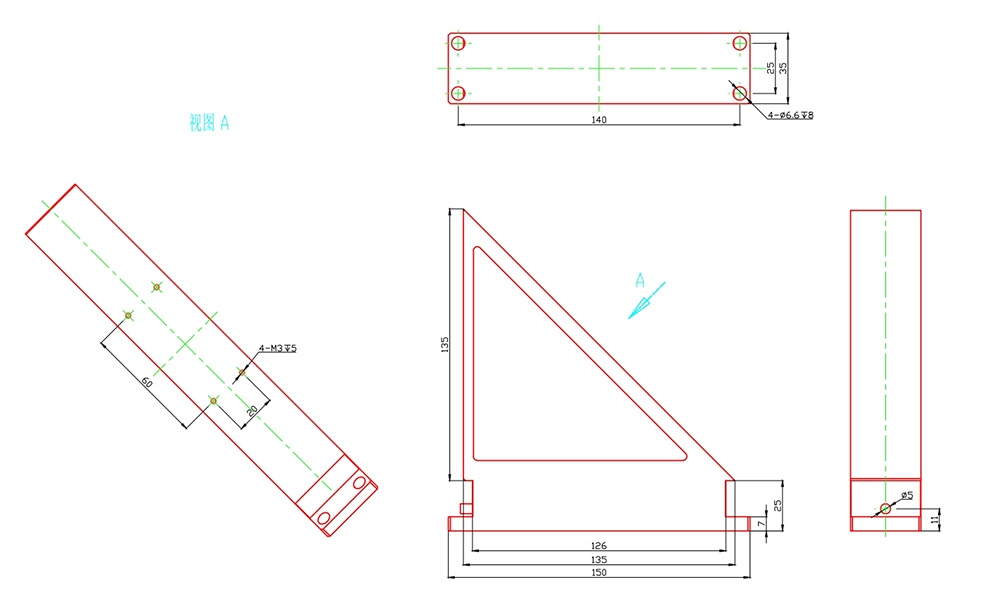

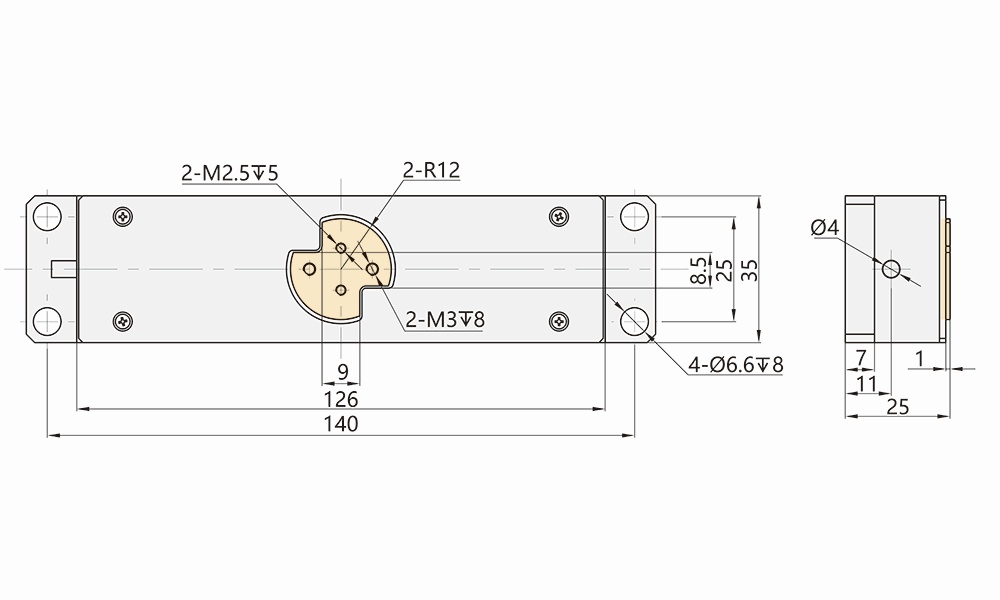

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
