H32系列压电偏摆台当前位置:产品首页 >> 压电旋转台>>H32系列压电偏摆台
  • 产品介绍
  • 意见反馈

       H32系列压电偏摆台,可实现θxθy偏摆及θz旋转。其内部采用无摩擦柔性铰链结构设计,响应速度快、闭环定位精度高。其体积为155×155×50.5mm^3,水平安装负载可达1kg,可作为振动台用于模拟振动环境,完成精密装备的控制精度测试分析。



产品特点


 θxθy偏摆及θz旋转

 θxθy偏摆角度可达4.6mrad/轴,分辨率可达0.07μrad

 θz旋转角度可达3.2mrad,分辨率可达0.05μrad

 承载可达1kg

 闭环版本定位精度高

 毫秒响应时间







产品应用


 模拟振动环境

 精密装备的控制精度测试分析

 光束扫描

 大负载偏摆运动

 干涉/计量


    技术参数

型号

尾缀S-闭环

H32.TR4S

H32.TR4K

单位

尾缀K-开环

 运动自由度

θx、θy、θz

θx、θy、θz



 驱动控制

4路驱动,3路传感
4路驱动

 标称偏摆角度(0~120V

θxθy±1.85(≈382秒)/θz2.6(≈536秒)

θxθy±1.85(≈382秒)/θz2.6(≈536秒)

mrad±10%

 Max.偏摆角度(0~150V

θxθy±2.3(≈475秒)/θz3.2(≈660秒)

θxθy±2.3(≈475秒)/θz3.2(≈660秒)

mrad±10%

 传感器类型

SGS

-



 分辨率

θxθy0.15(≈0.03秒)/θz0.1(≈0.02秒)

θxθy0.07(≈0.01秒)/θz0.05(≈0.01秒)

µrad

 闭环线性度

θx0.07/θy0.03/θz0.09

-

%F.S.

 闭环重复定位精度

θx0.02/θy0.03/θz0.1

-

%F.S.

 空载谐振频率

θxθy250/θz560

θxθy250/θz560

Hz±20%

带载谐振频率@1kg

θxθy140/θz200

θxθy140/θz200

Hz±20%

 阶跃时间

30@1kg

10

ms±20%

 承载能力

水平安装

1

1

kg

立式安装 0.5 0.5
倒置安装 0.5 0.5

 静电容量

θxθy14.4/θz10.8

θxθy14.4/θz10.8

μF±20%

 材质

不锈钢、铝合金

不锈钢、铝合金



 重量(不含线)

2240

2240

g±5%

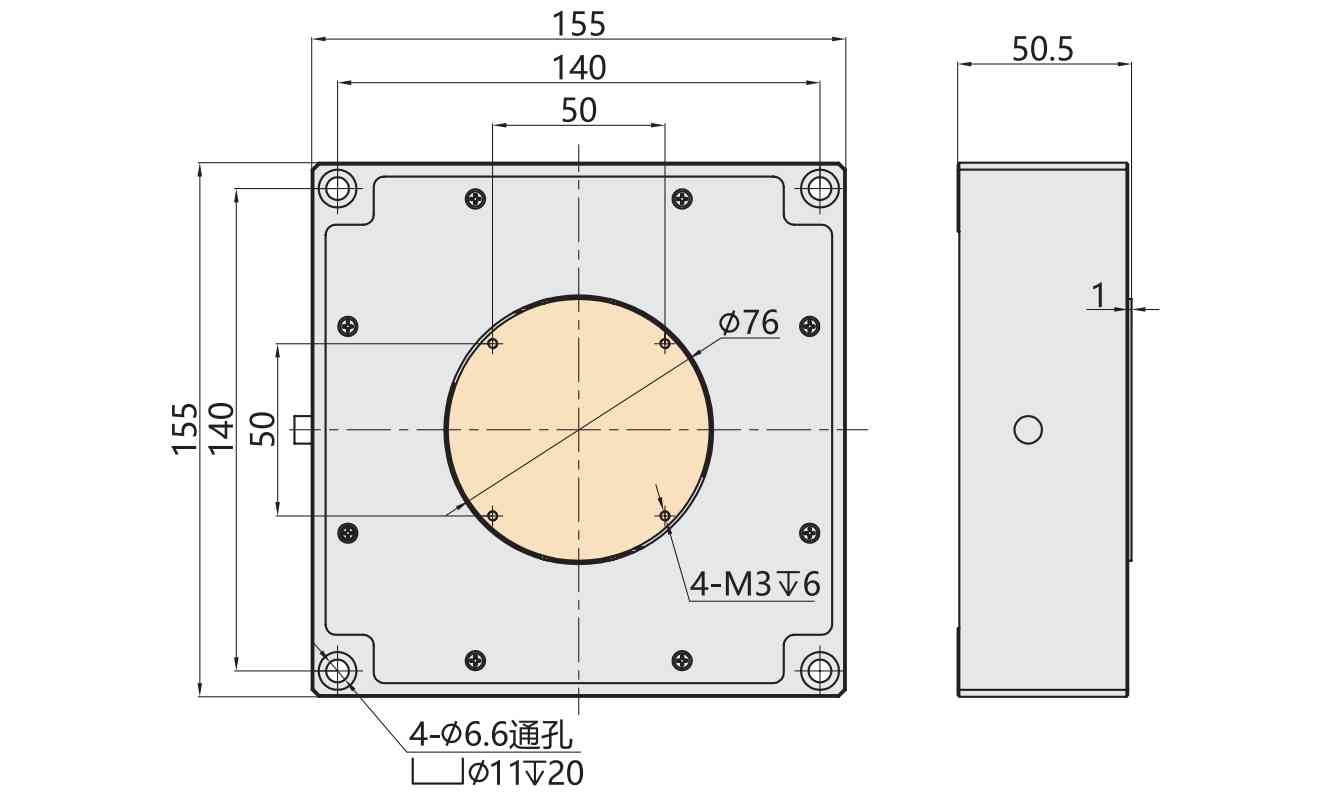

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
