H30.XY100R2系列压电偏摆台当前位置:产品首页 >> 压电旋转台>>H30.XY100R2系列压电偏摆台
H30.XY100R2系列压电扫描旋转台
  • 产品介绍
  • 意见反馈

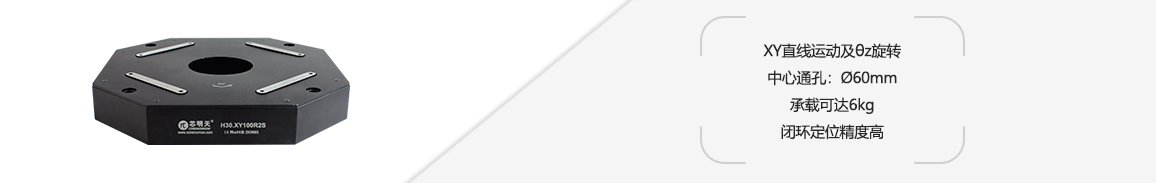

H30系列是具有中心通孔的三维XY直线及θz轴旋转运动的压电偏摆台,采用无摩擦柔性铰链结构设计,响应速度快、闭环定位精度高,Ø60mm中心大通孔使其易于集成在显微及扫描等光学系统中。


产品特点


 XY直线运动及θz旋转

 中心通孔:Ø60mm

 承载可达6kg

 闭环定位精度高

 直线分辨率可达2nm

 旋转分辨率可达0.1μrad

 直线行程可达140μm/轴

 旋转角度可达2mrad






    技术参数

型号

H30.XY100R2S

H30.XY100R2K

单位

 运动自由度

X、Y、θz

X、Y、θz



 驱动控制

4路驱动,3路传感
4路驱动

 标称直线行程范围(0~120V)

±56/轴

±56/轴

μm±10%

 直线行程范围(0~150V)

±70/轴

±70/轴

μm±10%

 标称旋转角度(0~120V)
1.6(≈330秒)
1.6(≈330秒)
mrad±10%
 旋转角度(0~150V)
2(≈413秒)
2(≈413秒)
mrad±10%

 传感器类型

SGS

-



 XY向分辨率

6

2

nm

 θz向分辨率
0.3(≈0.06秒) 0.1(≈0.02秒)

μrad

 XY向线性度

X0.14/Y0.125

-

%F.S.

 θz向线性度

0.07

-

%F.S.

 XY向重复定位精度
X0.057/Y0.018 -
%F.S.

 θz向重复定位精度

0.03

-

%F.S.

 空载谐振频率

XY450/θz330

XY450/θz330

Hz±20%

 带载谐振频率@6kg

XY110/θz85

XY110/θz85

Hz±20%

 静电容量

XY15/θz28.8

XY15/θz28.8

μF±20%

 阶跃时间
150@6kg
5 ms±20%

 承载能力

6

6

kg

 材质

铝合金



 重量(不含线)

2.3

kg±5%

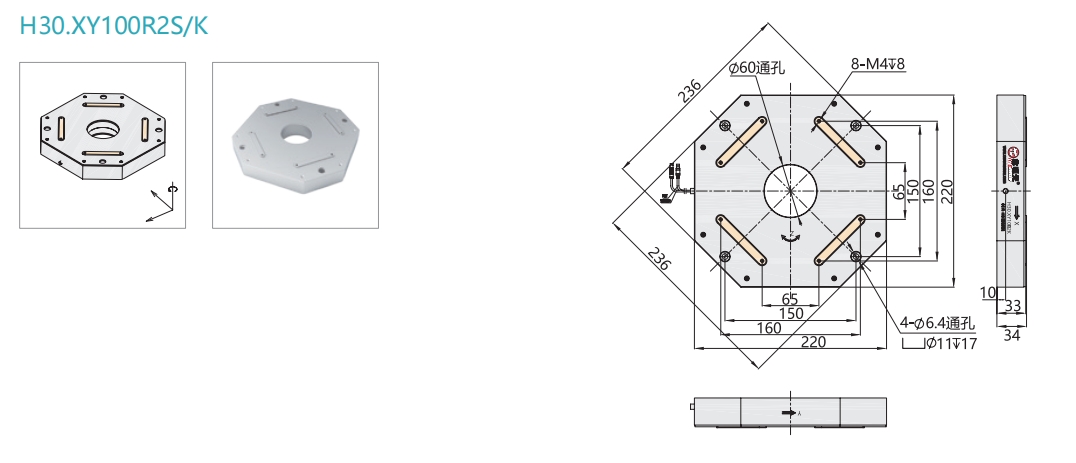

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
