S50.UR0K-A S50.UR0C-A 大负载压电偏摆台是专为大负载应用而设计,承载可达 5kg。它的闭环版本是采用电容式反馈传感器,空载谐振频率可达 1kHz。

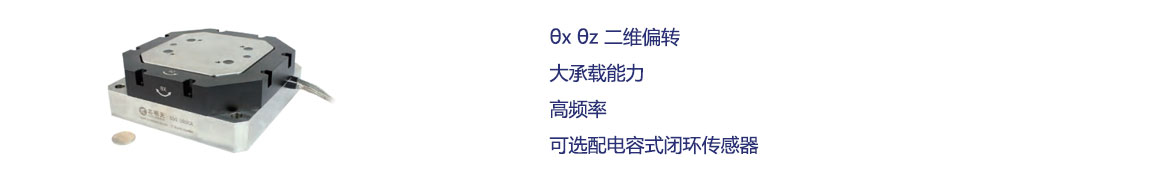

产品特点
|
|
|
|
产品应用
|
|
|
|
|
|
|
技术参数 | |||
型号 |
S50.UR0C-A |
S50.UR0K-A |
单位 |
运动方向 |
θx、θz |
θx、θz |
|
驱动控制 |
3路驱动,2路传感 |
3路驱动 |
|
标称直线行程范围(0 ~120V) |
0.24/ 轴 |
0.24/ 轴 |
mrad±10% |
Max.行程范围(0~150V) |
0.3/ 轴 |
0.3/ 轴 |
mrad±10% |
传感器类型 |
CAP |
- |
|
闭 / 开环分辨率 |
0.02 |
0.01 |
μrad |
闭环线性度 |
0.3 |
- |
%F.S. |
闭环重复定位精度 |
0.2 |
- |
%F.S. |
空载谐振频率 |
1000 |
1000 |
Hz±20% |
最大承载 |
10 |
10 |
kg |
静电容量 |
14.4/轴 |
14.4/轴 |
μF±20% |
材质 |
钢、铝 |
钢、铝 |
|
重量 |
9.5 |
9.5 |
kg±5% |
|
|
应用案例
晶圆表面检测 ![]() |
