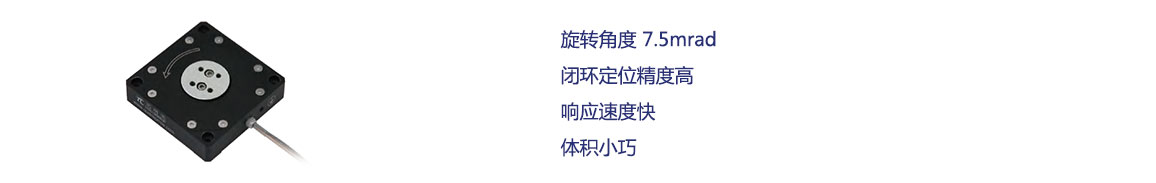

S21 系列压电旋转台为一维 θz 旋转台,产品体积小巧,旋转角度可达 7.5mrad,承载能力达 0.1kg,可带动镜片做精密旋转运动。
产品特点
|
|
|
|
|
|
|
|

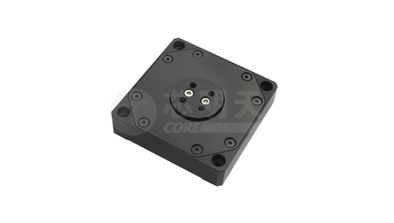

外观形状 ![]() |
产品运动示意图 ![]() |
闭环曲线 ![]() |
小体积、高分辨率、高精度 S21 θz一维旋转台采用机构放大设计原理,可以实现7.5mrad的旋转角度,体积小巧、结构紧凑,尺寸仅为60×60×15mm,易于集成到精密旋转设备中。 采用压电陶瓷作为驱动元件,台体采用柔性铰链机构,无摩擦、无回差,可以实现0.2μrad的分辨率。内置SGS传感器配套闭环控制器可以实现微弧度的定位精度,在光路精密角度调整中起着重要的作用。 |
驱动控制方式 S21为θz一维压电旋转台,单通道压电控制器即可驱动控制,闭环版本 S21配套E01系列闭环控制器,实现θz高精度旋转定位控制。 ![]() |
应用实例-精密旋转定位 S21系列压电旋转台可以与芯明天平台或倾斜台配合使用,组成多轴精密压电定位台,用于多维精密直线与旋转定位操作。 ![]() |
频率负载曲线 ![]() |
产品应用
|
|
|
|
技术参数 | ||||
型号 |
尾缀S-闭环 |
S21.R7S |
S21.R7K |
单位 |
尾缀K-开环 |
||||
运动自由度 |
θz |
θz |
|
|
驱动控制 |
1路驱动,1路传感 |
1路驱动 |
|
|
标称旋转角度(0~+120V) |
6(≈1240 秒) |
6(≈1240 秒) |
mrad±10% |
|
旋转角度(-20~+150V) |
7.5(≈1500 秒) |
7.5(≈1500 秒) |
mrad±10% |
|
传感器类型 |
SGS |
- |
|
|
分辨率 |
0.2(≈0.04秒) |
0.1(≈0.02秒) |
µrad |
|
闭环线性度 |
0.5 |
- |
%F.S. |
|
闭环重复定位精度 |
0.2 |
- |
%F.S. |
|
机械性能 |
||||
推/拉力 |
10/5 |
10/5 |
N |
|
运动方向刚度 |
1 |
1 |
N/µm±20% |
|
空载谐振频率 |
1.1 |
1.1 |
kHz±20% |
|
空载阶跃时间 |
30 |
1.5 |
ms±20% |
|
承载能力 |
0.1 |
0.1 |
kg |
|
驱动性能 |
||||
静电容量 |
1.8 |
1.8 |
μF±20% |
|
其他 |
||||
材质 |
铝 |
铝 |
|
|
重量 |
105 |
105 |
g±5% |
注:以上参数是采用E00/E01系列压电控制器测得,Max.驱动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。
|
|
