    S22.U0S/K-A为一维θx偏摆无磁压电偏摆台,可实现0.5mrad位移。其承载可达500g。为保证无磁,其内部结构、材质已经过特殊处理。




产品特点


 一维θx偏摆

 偏摆行程达0.5mrad

 分辨率达0.005μrad

 承载达500g

 无磁






    技术参数

型号

尾缀S-闭环

S22.U0S-A

S22.U0K-A

单位

尾缀K-开环

 运动自由度

θx

θx



 驱动控制

2路驱动,1路传感
2路驱动

 标称偏转范围(0~120V

±0.2(≈±41秒)

±0.2(≈±41秒)

mrad±10%

 Max.偏转范围0~150V

±0.25(≈±52秒)

±0.25(≈±52秒)

mrad±10%

 传感器类型

SGS

-



 分辨率

0.013(<0.01秒)

0.005(<0.01秒)

µrad

 闭环线性度

0.104

-

%F.S.

 闭环重复定位精度

0.023

-

%F.S.

 空载谐振频率

1800

1800

Hz±20%

 闭环工作频率 (-3dB)

100@400g

-

Hz±10%

 阶跃时间

5@400g、20μrad

2

ms±20%

 静电容量

14

14

μF±20%

 承载能力 500 500 g

 材料

钛合金、铝合金

钛合金、铝合金



 重量(不含线)

590

590

g±5%

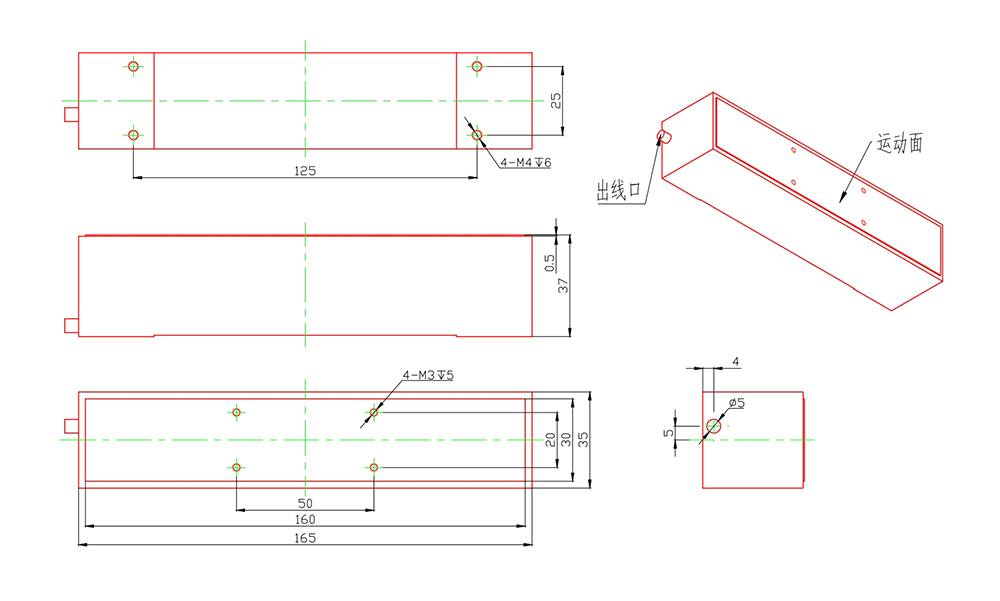

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
