S54.T1S/K-C系列压电偏摆台当前位置:产品首页 >> 压电偏摆台>>S54.T1S/K-C系列压电偏摆台
  • 产品介绍
  • 意见反馈

S54.T1S/K-C系列压电偏摆台是一款高精度压电偏摆台,可产生θx、θy二维偏转运动,位移可达θx2、θy1.5mrad。整体采用无摩擦柔性铰链结构设计,具有响应速度快、定位精度高的特点。配合闭环传感器可实现0.011%F.S.的重复定位精度,适用于各种高精度应用。同时中心具有大中心通孔设计,透光孔径为110×80mm^2,适用于透射光应用等。



产品特点


 θx, θy偏摆运动

 超高精度

 大中心通孔:110×80mm^2

 水平安装承载可达300g

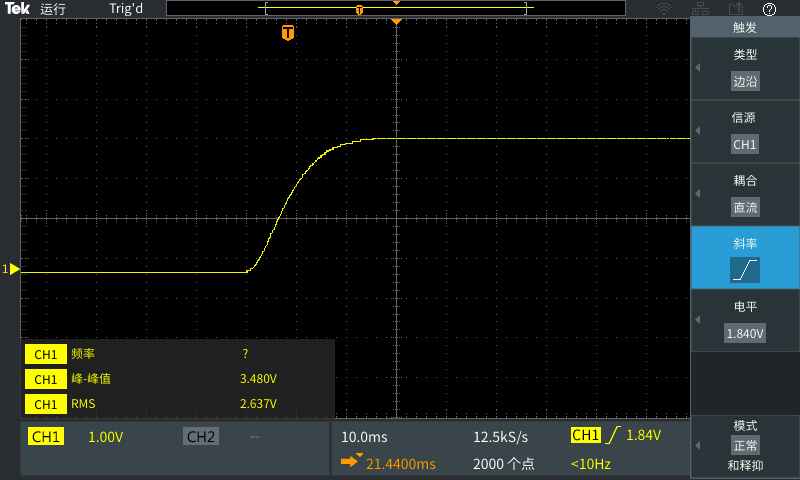

带载阶跃时间




产品应用


 掩膜与晶片位置调整

 加速度/角速度传感器标定

 样品调平与聚焦

 激光合束

 透射光应用


    技术参数

型号

尾缀S-闭环

S54.T1S-C

S54.T1K-C

单位

尾缀K-开环

 运动自由度

θx,θy

θx,θy



 驱动控制

3路驱动,2路传感

3路驱动



 标称偏转角度(0~120V

±0.8(≈±165秒)/±0.6(≈±124秒)

±0.8(≈±165秒)/±0.6(≈±124秒)

mrad±10%

 Max.偏转角度(0~150V

±1(≈±206秒)/±0.75(≈±155秒)

±1(≈±206秒)/±0.75(≈±155秒)

mrad±10%

 传感器类型

SGS

-



 通孔尺寸

110×80

110×80

mm

 /开环偏摆分辨率

0.1(≈0.02秒)

0.1(≈0.02秒)

μrad

 闭环线性度

θx0.01/θy0.009

-

%F.S.

 闭环重复定位精度

θx0.011/θy0.023

-

%F.S.

 空载谐振频率

445/490

445/490

Hz±20%

 带载谐振频率@300g

250/300

250/300

Hz±20%

 阶跃时间

25@0.4mrad,300g

5

ms±20%

 承载能力

水平方向

300

300

g

 静电容量

3.6/

3.6/

μF±20%

 材质

不锈钢、铝合金

不锈钢、铝合金



 重量

560(含线)

560(含线)

g±5%

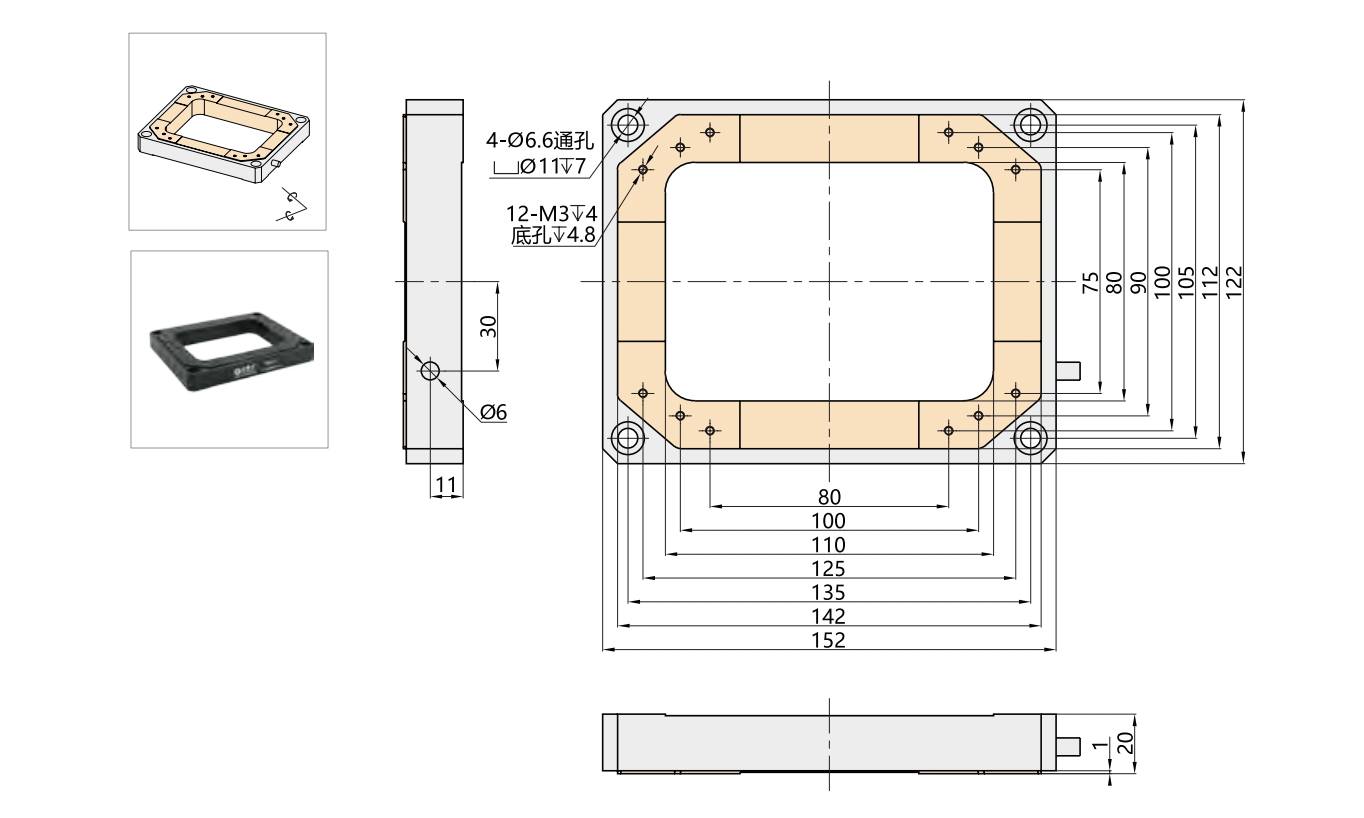

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
