S54A系列压电偏摆台可实现θx、θy二维偏摆运动,偏摆角度可达±1.5mrad/轴。中心具有φ112mm通孔,负载可达1kg,可带载φ140mm×23mm镜片进行二维运动。该偏摆台进行了特殊的设计和选材以适应特殊的工作环境,可实现在低温环境下正常工作,并经过了非常严格的力学试验,如抗力学振动试验、冲击振动和随机振动试验等。
产品特点
|
|
|
|
![]() |
|
|
|

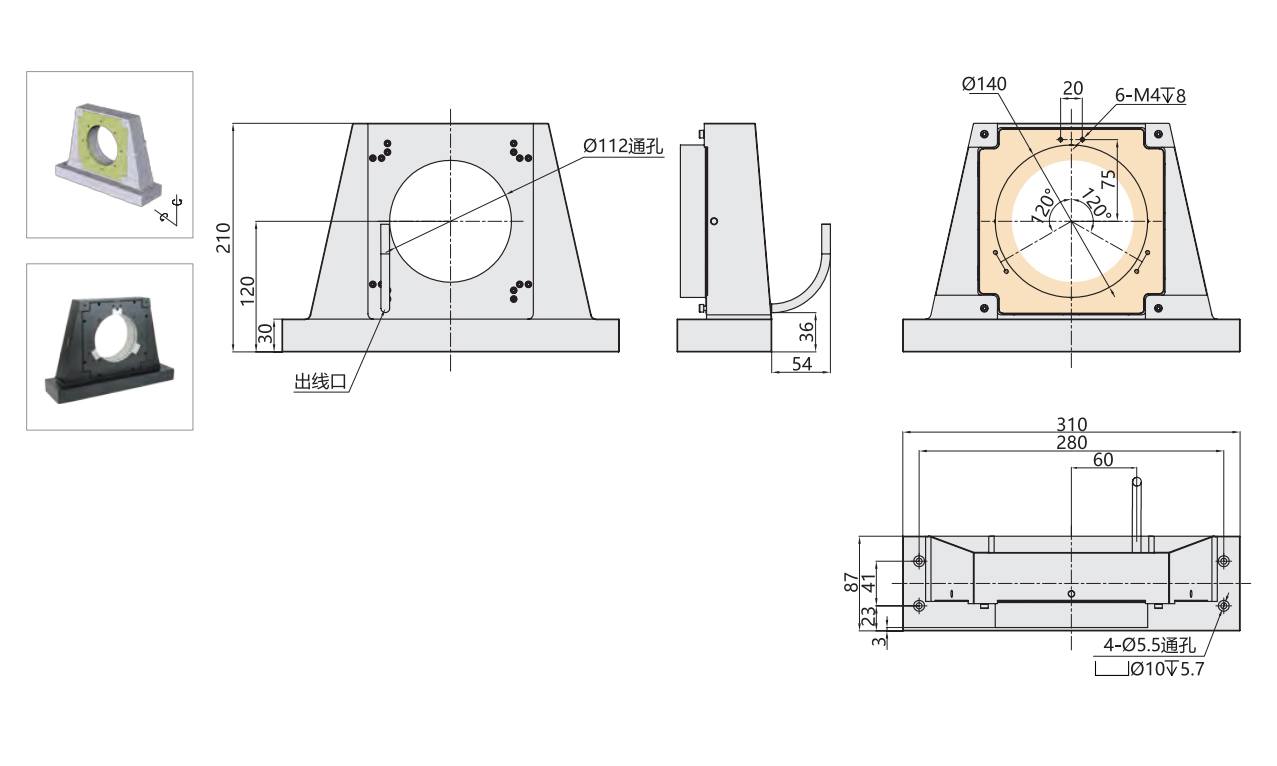

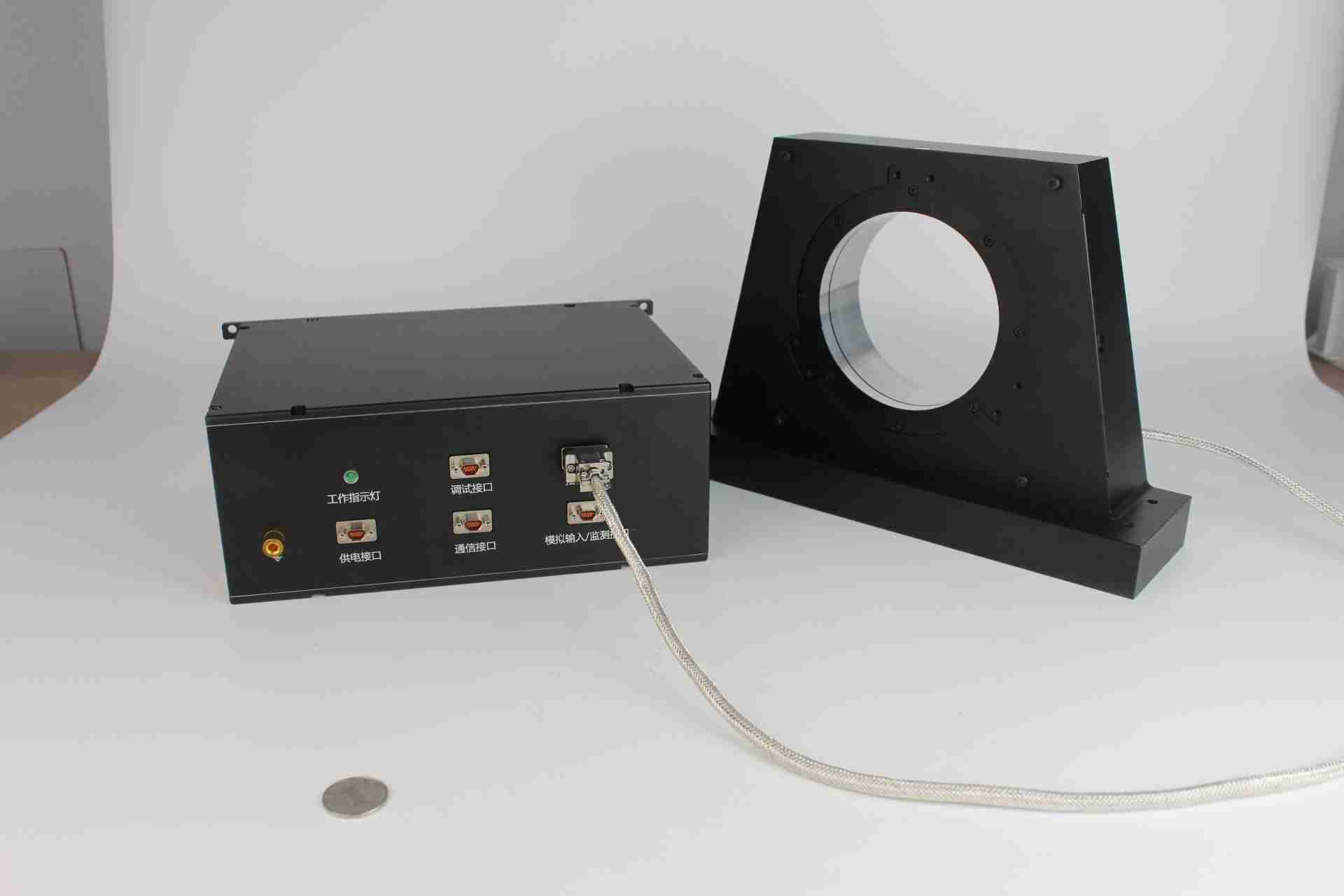

配套控制器 |

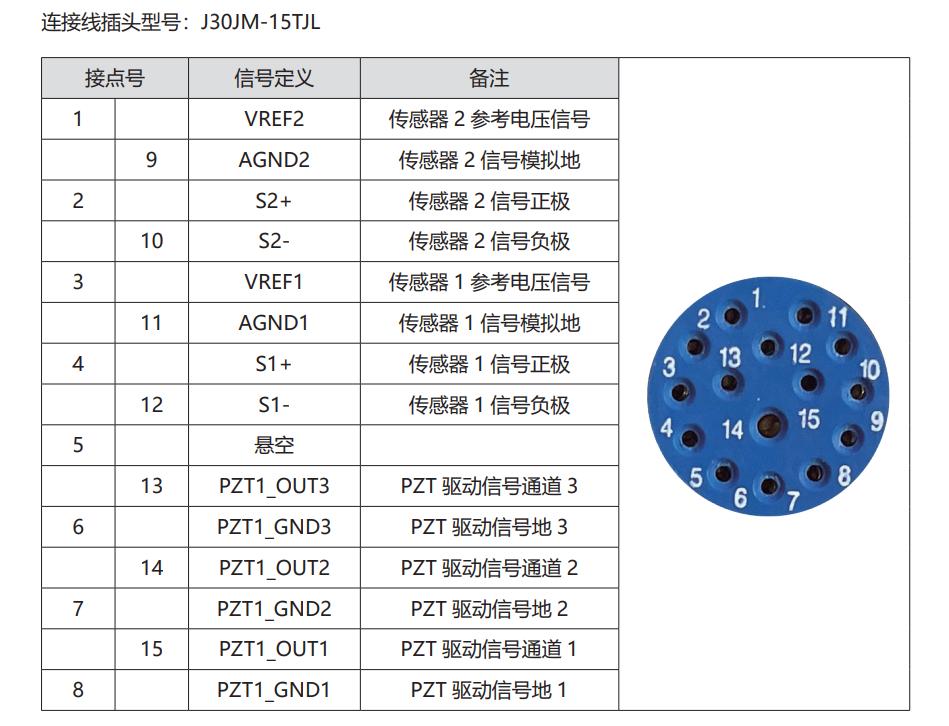

接口说明 ![]() |
技术参数 | ||||
型号 |
尾缀 S- 闭环 |
S54A.T3S112 |
S54A.T3K112 |
单位 |
运动自由度 |
θx,θy |
θx,θy |
|
|
驱动控制 |
3路驱动,2路传感 |
3路驱动 |
|
|
标称偏摆角度(0~120V) |
±1.2/轴(≈±248秒) |
±1.2/轴(≈±248秒) |
mrad±10% |
|
Max.偏摆角度(0~150V) |
±1.5/轴(≈±309秒) |
±1.5/轴(≈±309秒) |
mrad±10% |
|
传感器类型 |
SGS |
- |
|
|
通孔尺寸 |
φ112 |
φ112 |
mm | |
闭/开环偏摆分辨率 |
0.6(≈0.12秒) |
0.2(≈0.04秒) |
μrad |
|
闭环线性度 |
θx0.3/θy1.2 |
- |
μrad |
|
闭环重复定位精度 |
θx0.2/θy0.6 |
- |
μrad |
|
空载谐振频率 |
460 |
460 |
Hz±20% |
|
带载谐振频率@1kg |
310 |
310 |
Hz±20% |
|
阶跃时间 |
5ms@50μrad,1kg |
2 |
ms±20% |
|
承载能力 |
水平安装 |
- |
- |
kg |
立式安装 | 1 | 1 | ||
倒置安装 | - | - | ||
静电容量 |
28.8/轴 |
28.8/轴 |
μF±20% |
|
材质 |
不锈钢、铝合金 |
不锈钢、铝合金 |
|
|
重量 |
6.2(含线) |
6.2(含线) |
kg±5% |
|
|
