S55.T0S/K150系列大负载压电偏摆台当前位置:产品首页 >> 压电偏摆台>>S55.T0S/K150系列大负载压电偏摆台
  • 产品介绍
  • 意见反馈

    S55.T0S/K150大负载压电偏摆台可实现θx、θy二维偏摆运动,行程可达±0.16mrad/轴。水平/立式/倒置安装承载上限可达10kg,适合大负载应用,可用于模拟空间扰动实验等领域。



产品特点


 θx、θy偏摆运动

 偏摆行程可达±0.16mrad/轴

 可选水平/立式/倒置安装使用

 负载可达10kg

 中心通孔φ150mm  真空版可选


产品应用


 模拟空间扰动实验

 光束扫描

 大负载偏摆运动

 干涉/计量

    技术参数

型号

尾缀 S- 闭环
尾缀 K- 开环

S55.T0S150

S55.T0K150

单位

运动自由度

θx,θy

θx,θy

驱动控制

3路驱动,2路传感

3路驱动

标称偏摆角度(0~120V)

±0.13/轴(≈±27秒)

±0.13/轴(≈±27秒)

mrad±10%

Max.偏摆角度(0~150V)

±0.16/轴(≈±33秒)

±0.16/轴(≈±33秒)

mrad±10%

传感器类型

SGS

-

通孔尺寸

150 150 mm

/开环偏摆分辨率

0.25(≈0.05秒)
/0.27(≈ 0.06秒)

0.1(≈0.02秒)

μrad

闭环线性度

1.8(≈0.37秒)/4.7(≈0.97秒)

-

urad

闭环重复定位精度

2.1(≈0.43秒)/1.8(≈0.37秒)

-

urad

空载谐振频率

θx1.0/θy1.1

θx1.0/θy1.1

kHz±20%

带载谐振频率@10kg

θx0.24/θy0.47

θx0.24/θy0.47

kHz±20%

/开环空载阶跃时间

100@10kg

66

ms±20%

承载能力

水平安装

10

10

kg

立式安装 8 8
倒置安装 8 8

静电容量

32/轴

32/轴

μF±20%

材质

钢、铝

钢、铝

重量

9.8(含线)

9.8(含线)

kg±5%

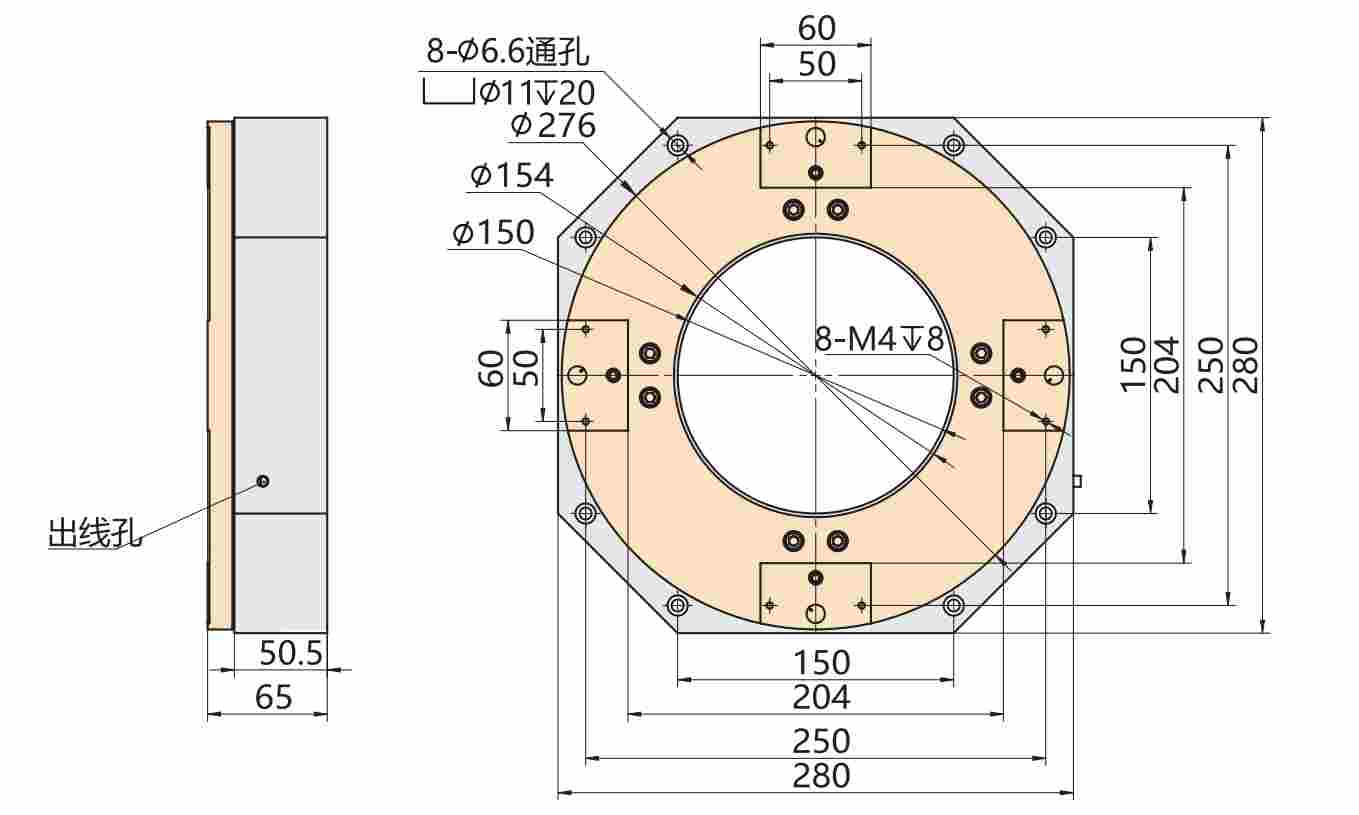

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet

使用说明书/Manual
