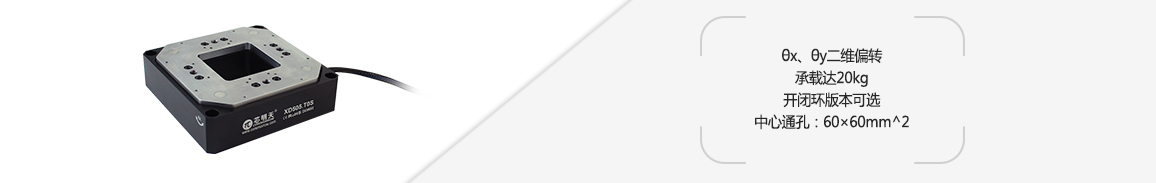

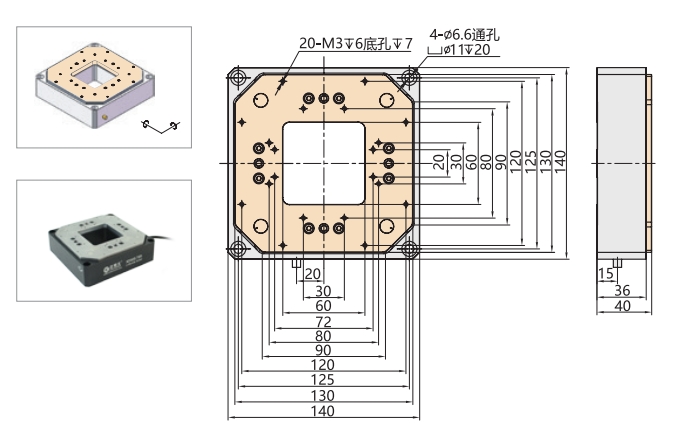

XD505 系列大负载压电偏摆台可实现θx、θy二维偏转,它的承载能力可达20kg,适用于大型负载的偏转调节。同时中心具有 60×60mm^2的通孔,适用于透射光应用。
产品特点
|
|
|
|
产品应用
|
|
|
|
技术参数 | |||
型号 |
XD505.T0S |
XD505.T0K |
单位 |
运动自由度 |
θx、θy |
θx、θy |
|
驱动控制 |
3路驱动,2路传感 |
3路驱动 |
|
标称偏摆角度(0~120V) |
0.14/轴(≈±29秒) |
0.14/轴(≈±29秒) |
mrad±10% |
Max.偏摆角度(0~150V) |
0.18/轴(≈±37秒) |
0.18/轴(≈±37秒) |
mrad±10% |
传感器类型 |
SGS |
- |
|
闭/开环分辨率 |
0.001(<0.01秒) |
0.003(<0.01秒) |
μrad |
线性度 |
0.3 |
- |
%F.S. |
重复定位精度 |
θx0.13/θy0.24 |
- |
%F.S. |
静电容量 |
14.4/轴 |
14.4/轴 |
μF±20% |
承载能力 |
20 |
20 |
kg |
空载谐振频率 |
4.6 |
4.6 |
kHz±20% |
带载谐振频率@5kg |
θx 0.4/θy 0.32 |
θx 0.4/θy 0.32 |
kHz±20% |
阶跃时间 |
50 |
10 |
ms±20% |
重量(含线) |
2100 |
2100 |
g±5% |
材质 |
钢、铝 |
钢、铝 |
|
|
|
