S34.U0KF系列大负载压电偏转镜当前位置:产品首页 >> 压电偏转镜>>S34.U0KF系列大负载压电偏转镜
  • 产品介绍
  • 意见反馈

        S34.U0KF为芯明天推出的一款方形一维θx偏转运动的大负载压电偏转镜,偏转行程可达0.108mrad。其空载谐振频率为9kHz,带载200g谐振频率可达2.7kHz,负载可达1kg,适于高频振动应用。配备航天级连接器,可在真空环境使用。


产品特点


 一维θx偏转

 高谐振频率

 承载可达1kg

 定制采用航空连接器

 真空版本,可选配闭环版本



产品应用


 干涉显微

 扫描

 光学测量

 微加工

 精密控制计量






    技术参数

型号

S34.U0KF

单位

运动自由度

θx



驱动控制

2路驱动



标称偏转范围(0~120V)

0.09(≈ 19秒)

mrad±10%

Max.偏转范围(0~150V)

0.108(≈22秒)

mrad±10%

分辨率

0.02(<0.01秒)

μrad

空载谐振频率

9

kHz±20%

带载谐振频率

6.4@20g
2.7@200g

kHz±20%

静电容量

0.7

μF±10%

承载能力

水平安装

1


kg

立式安装 0.5
倒置安装 0.5

材料

不锈钢、铝合金


重量

290

g±5%

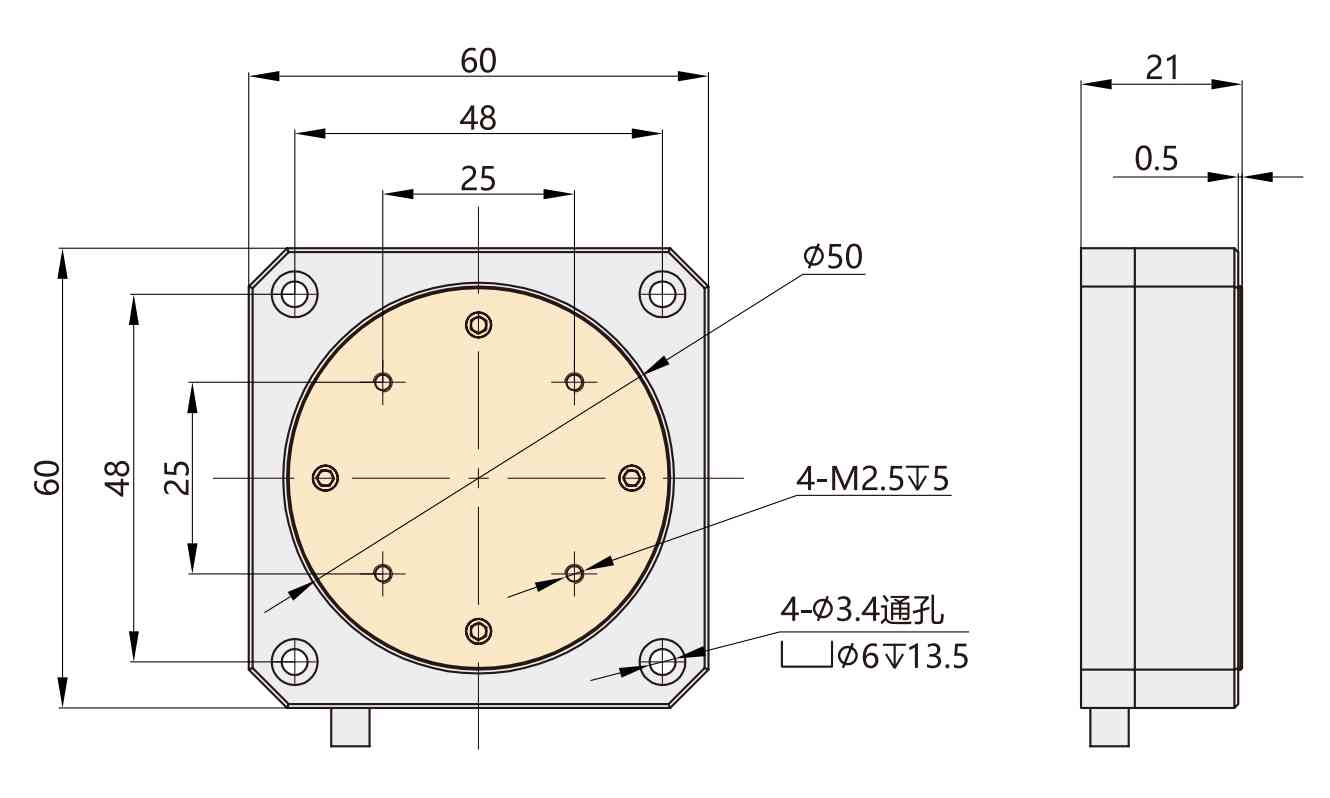

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step

参数表/Specs Sheet
使用说明书/Manual
