快速刀具定位器是为精密车削加工而研发设计的,利用自身所具有的高响应频率、高刚度、高精度等特性,驱动刀具在运动方向快速微进给运动,能够实现复杂面形工件或结构的精密加工。


P92.X40 大出力压电快速刀具定位台内部采用高压压电陶瓷驱动,驱动电压为 0~1000V,出力可达 3000N。


产品特点

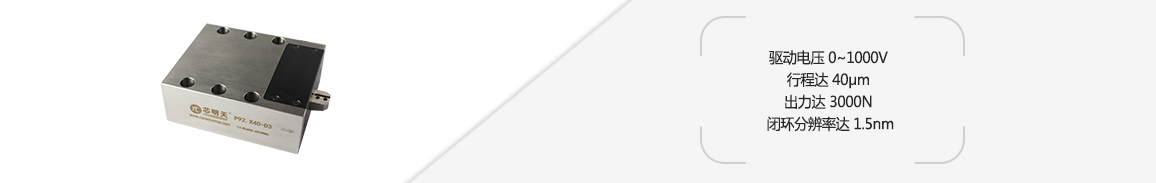

 出力达 3000N

 行程达 40μm

 驱动电压 0~1000V

 闭环分辨率达1.5nm

 散热孔

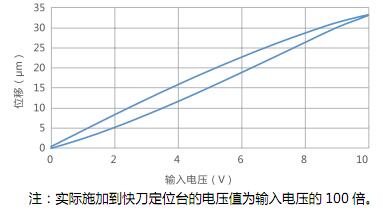

开环位移曲线

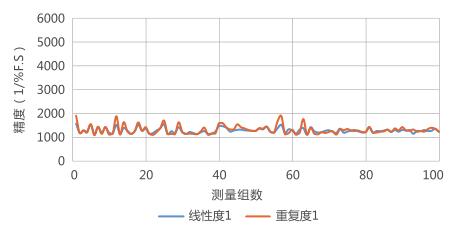

闭环精度曲线

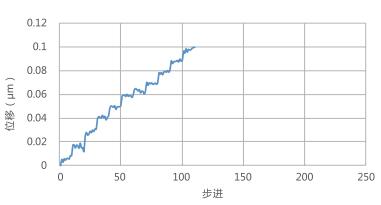

闭环分辨率

增益

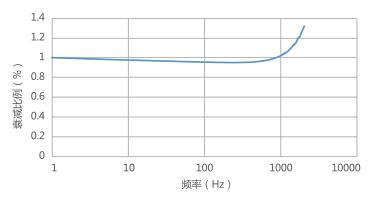

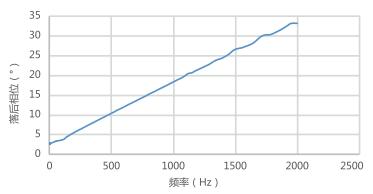

相位

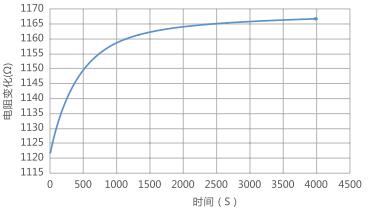

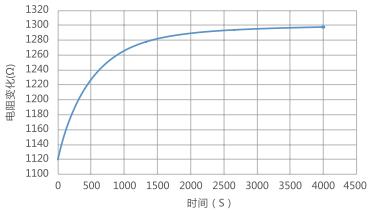

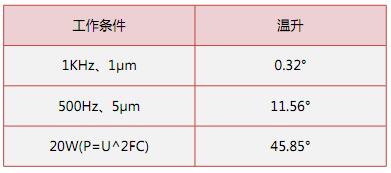

温度上升

1)1kHz、1μm 工作条件下温升曲线

2)500Hz、5μm 工作条件下温升曲线

3)200Hz、400V 工作条件下温升曲线

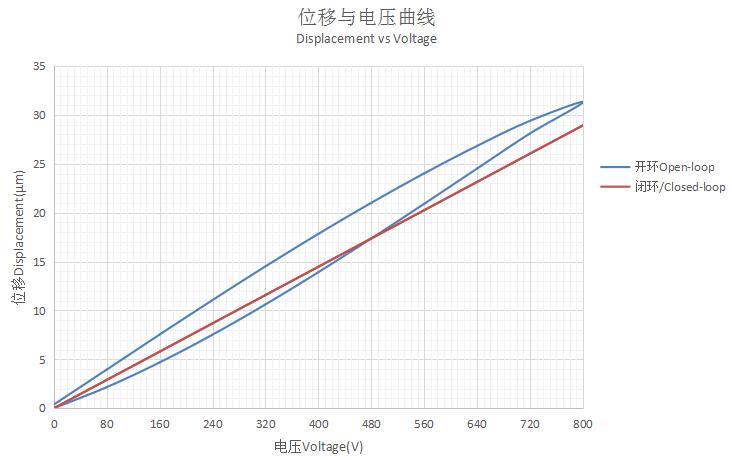

位移与电压曲线

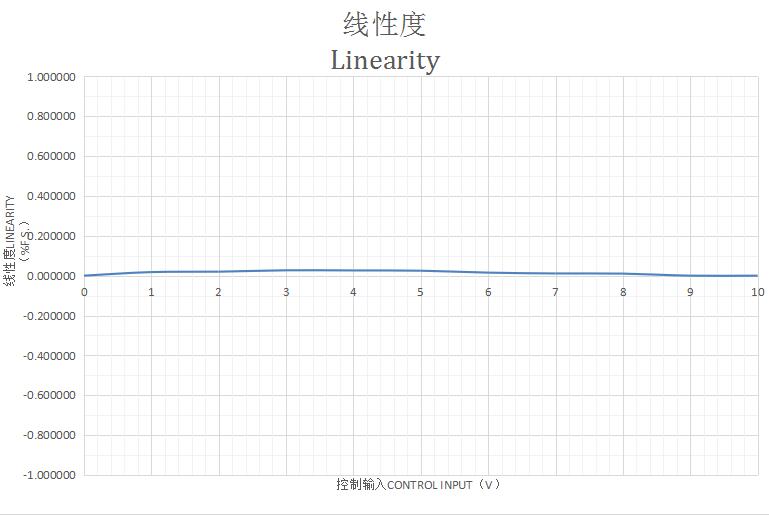

线性度曲线


产品应用


 金刚石钻头进给

 精密金属加工

 高速工具控制

 FTS快刀伺服车削系统

 工件定位

 精密加工与研磨

 大负载工件精密定位


    技术参数

型号

P92.X40S

P92.X40K

单位

  运动自由度

X

X



  驱动控制

1路驱动,1路传感

1路驱动


  标称行程范围(0~800V)

32

32

µm±10%

  Max.行程范围(0~1000V)

40

40

µm±10%

  传感器类型

SGS

-



  分辨率 1.5 0.5 nm

  落后相位(1μm/1kHz)

<20

<20

° ±20%

  落后相位(5μm/500hz )

<10

<10

° ±20%

  推力

3000

3000

N

  运动方向刚度

100

100

N/µm±20%

  空载谐振频率

3975

3975

Hz±20%

  闭环线性度

<0.1

-

%F.S.

  闭环重复定位精度

<0.1

-

%F.S.

  承载能力 水平安装
0.3 0.3 kg
立式安装 0.5 0.5
倒置安装 0.3 0.3

  静电容量

540

540

nF±20%

  工作温度范围*

10-50

10-50

°C

  材质




  出线长

1.5,可定制

1.5,可定制

m±10mm

  重量

2780

2780

g±5%

    * 可定制低温版本及高真空版本。

    **连接器可定制。

    注:以上所提参数与测试环境、测试设备有关。


安装方向 水平安装
立式安装
倒置安装
释义
    将PZT平台放置安装,运动面位于PZT

平台的上方,运动面与水平面平行

PS:参数表中承载能力默认方向

    将PZT平台立式放置安装,运动面与重力方向平行

PS:存在多种立式安装方式,技术参数对应最低承载

    将PZT平台水平放置,但运动面位于定位台的下方

示意图


备注

当安装方式选择为立式安装时,需注意出线口


推荐控制器


E01.D1闭环压电控制器

E01.A1开环高压放大器

E52开//闭环压电控制器

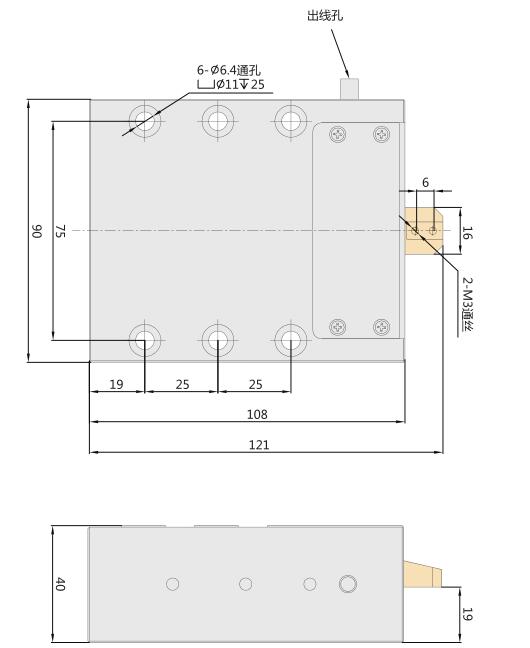

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
