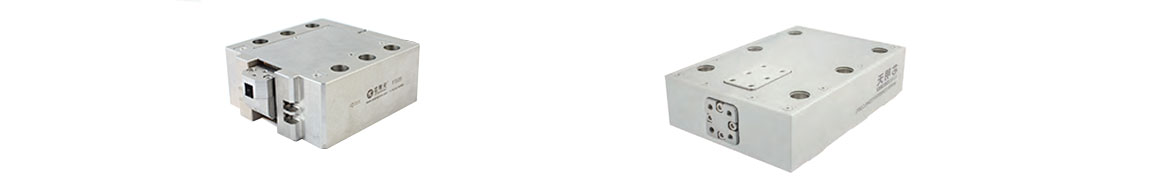

快速刀具定位台
  • 产品介绍
  • 意见反馈
    技术参数
 编号 22007 单位
 运动方向 X
 标称行程范围（0~120V） 64 μm±20%
 行程范围（0~150V） 80 μm±20%
 外形尺寸 160×100×34 mm^3
 传感器类型 SGS/CAP
 闭 / 开环直线分辨率 15/10 nm
 闭环线性度 0.03 %F.S.
0.05 %F.S.
 推 / 拉力 3000/20 N
 空载谐振频率 800 Hz±20%
 承载能力 水平安装
 1 kg
立式安装 -
倒置安装 -
 静电容量 36 μF±20%
 台体材质 钢

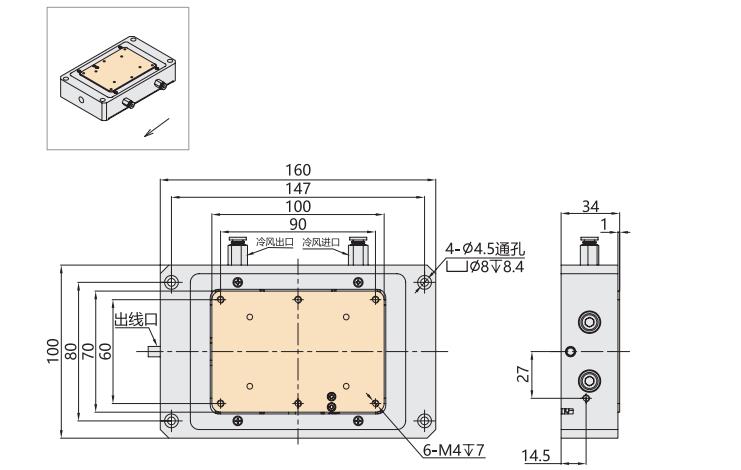

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    技术参数
 编号 21137 单位
 运动方向 X
 标称行程范围（0~150V） >10 μm±20%
 开环分辨率 5 nm±20%
 使用频率（@1μm） 4000 Hz±20%
 运动方向刚度 150 N/μm±20%
 运动方向最大出力 2000 N
 静电容量 7.2 μF±20%
 台体材料 铝、钢

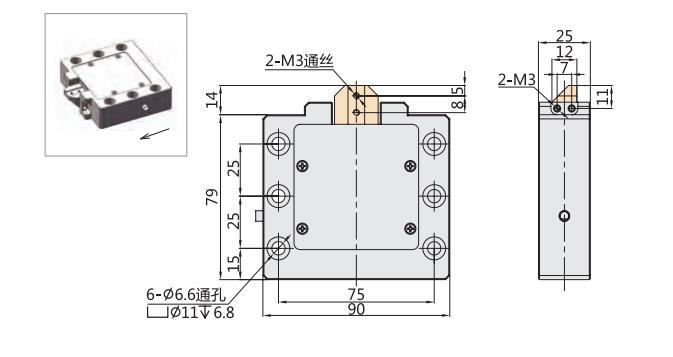

    尺寸图 (点击图片可放大查看)
点击图片可放大查看

安装方向 水平安装
 立式安装
 倒置安装
释义
    将PZT平台水平放置安装，运动面位于PZT

平台的上方，运动面与水平面平行。

PS：参数表中承载能力默认方向

    将PZT平台立式放置安装，运动面与重力方向平行

PS：存在多种立式安装方式，技术参数对应最低承载

    将PZT平台水平放置，但运动面位于定位台的下方

示意图


备注

当安装方式选择为立式安装时，需注意出线口
