        为满足客户真空无磁环境下压电纳米定位台使用需求,芯明天研发和设计了P60.Z500S/K-C一维Z向压电纳米定位台。其内部采用无摩擦柔性铰链导向机构,一体化的结构设计。定位台内置高性能压电陶瓷,可实现500μm位移。闭环版本全桥设计避免了温度的漂移,确保了纳米级定位精度。其内部结构、材质已经过特殊处理,适用于真空无磁环境。



产品特点



一维Z向运动

Max.行程可达500μm

真空无磁

水平安装下负载可达2.5kg

外形尺寸138×138×36mm^3





典型应用


SPM扫描显微镜

掩模/晶圆定位

表面结构分析

生物技术

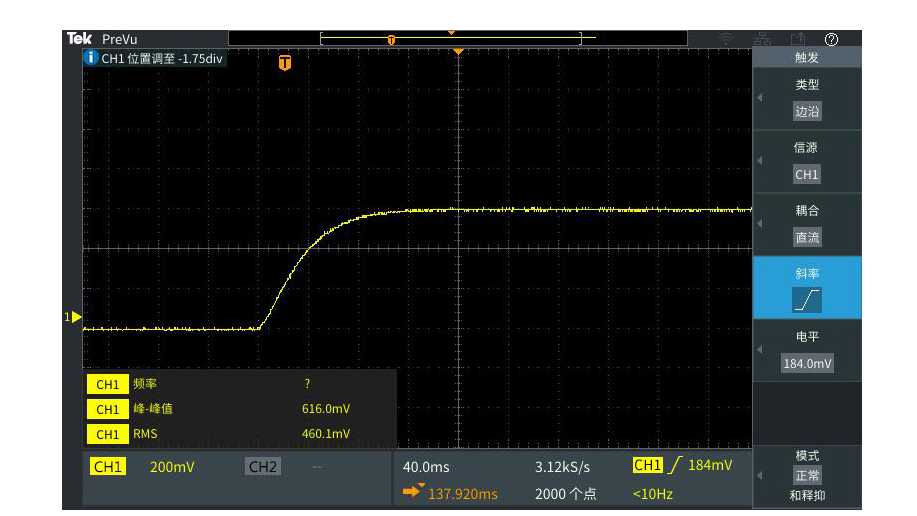

带载阶跃时间


    技术参数

型号

尾缀S-闭环
尾缀K-开环

P60.Z500S-C

P60.Z500K-C

单位

运动自由度

Z

Z

驱动控制

1 路驱动 1 路传感

1 路驱动

标称行程范围(0 ~120 V)

400

400

µm±10%

Max.行程范围(0~150V)

500

500

µm±10%

传感器

SGS

-

闭/开环分辨率

13.5

4

nm

闭环线性度

0.078

-

%F.S.

闭环重复定位精度

0.03

-

%F.S.

空载谐振频率

260

260

Hz±20%

带载谐振频率@1100g

120

120

Hz±20%

承载能力

水平安装

5

5

kg

立式安装

3

3

倒置安装

5

5

   闭/开环空载阶跃时间
120@1100g,30μm 10 ms±20%

 静电容量

58.5

58.5

μF±20%

   工作温度范围
-20~65
-20~65

   材料 钛、铝
钛、铝

   重量
950 950 g±5%
   真空度
1×10^(-6)
1×10^(-6)
mbar



安装方向 水平安装
立式安装
倒置安装
释义
    将PZT平台放置安装,运动面位于PZT

平台的上方,运动面与水平面平行

PS:参数表中承载能力默认方向

    将PZT平台立式放置安装,运动面与重力方向平行

PS:存在多种立式安装方式,技术参数对应最低承载

    将PZT平台水平放置,但运动面位于定位台的下方

示意图


备注

当安装方式选择为立式安装时,需注意出线口

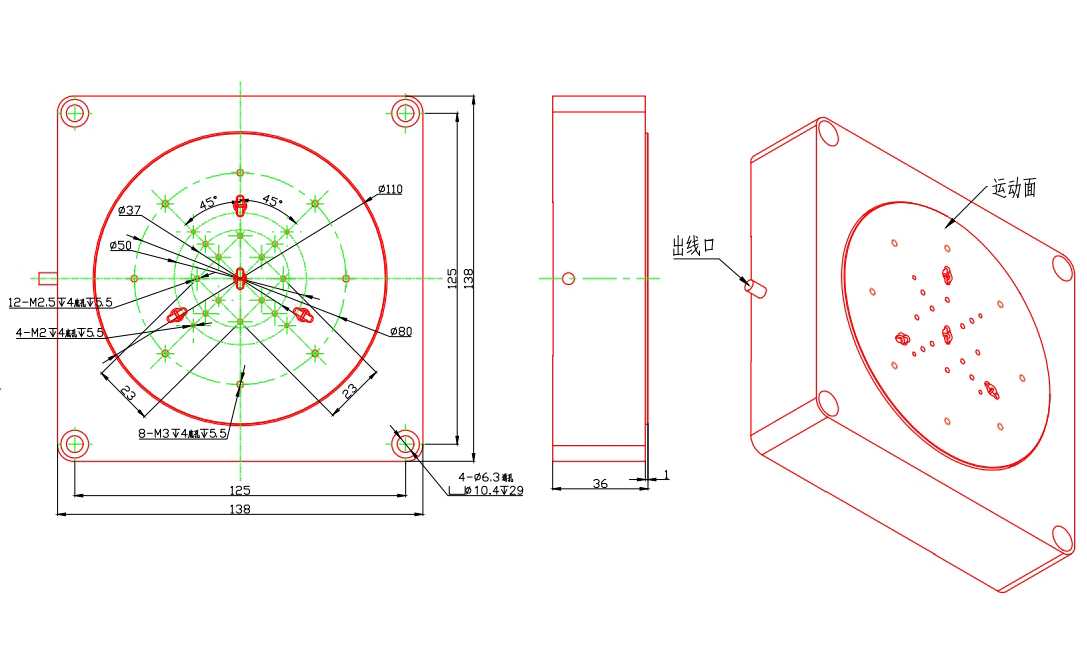

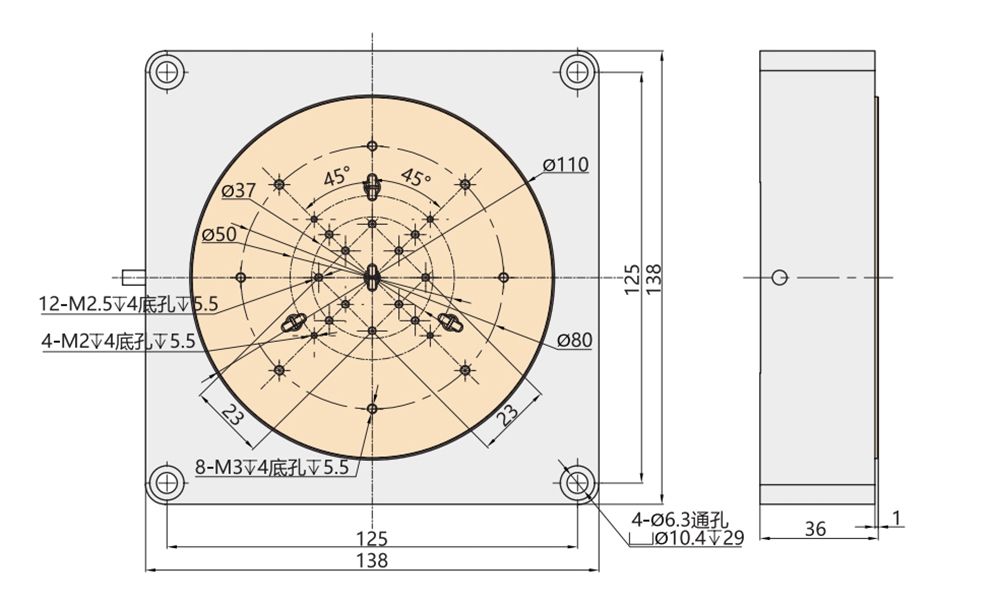

    尺寸图 (点击图片可放大查看)
