P60.X200系列压电纳米定位台当前位置:产品首页 >> 一维压电纳米定位台>>P60.X200系列压电纳米定位台
  • 产品介绍
  • 意见反馈

    P60.X200系列压电纳米定位台采用机构放大设计原理,柔性铰链连接支撑传动,内部采用高可靠性压电陶瓷驱动,在X轴可实现达200μm的位移,可配置闭环传感实现高精度扫描与定位。平台可以通过叠加转接的方式实现二维、三维运动。



产品特点


一维X向运动

行程可达200μm

/闭环可选

真空版本可选


可组多维使用




典型应用


SPM扫描显微镜

掩模/晶圆定位

表面结构分析

生物技术

干涉

计量

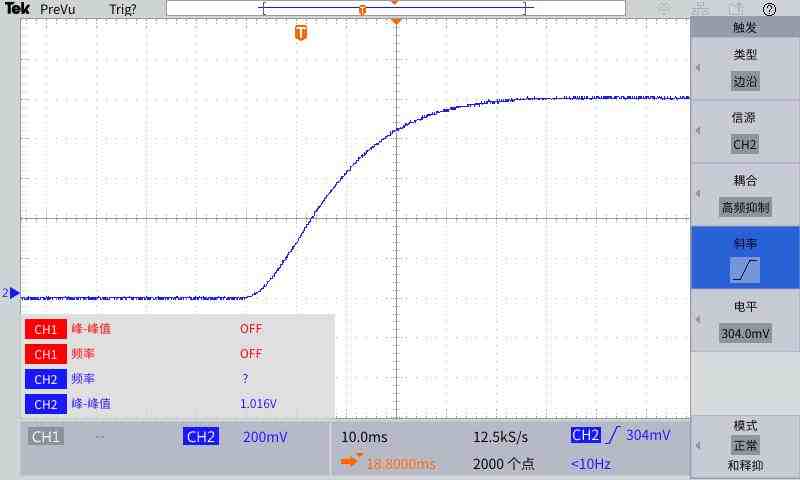

带载阶跃时间


    技术参数

型号

尾缀S-闭环
尾缀K-开环

P60.X200S

P60.X200K

单位

运动自由度

X

X

驱动控制

1 路驱动 1 路传感

1 路驱动

标称行程范围(0 ~120 V)

160

160

µm±10%

Max.行程范围(0~150V)

200

200

µm±10%

传感器

SGS

-

闭/开环分辨率

7

2

nm

闭环线性度

0.02

-

%F.S.

闭环重复定位精度

0.01

-

%F.S.

  俯仰/偏航/滚动

15

15

μrad

  闭/开环空载阶跃时间

50@20μm,1300g

30

ms±20%

空载谐振频率

370

370

Hz±20%

带载谐振频率@1300g

120

120

Hz±20%

  静电容量


10.8

10.8

μF±20%


  工作温度范围

-20~80

-20~80

承载能力

水平安装

5

5

kg

立式安装

3

3

倒置安装

5

5

   材质
不锈钢、铝合金 不锈钢、铝合金

 重量

630

630

g±5%



安装方向 水平安装
立式安装
倒置安装
释义
    将PZT平台放置安装,运动面位于PZT

平台的上方,运动面与水平面平行

PS:参数表中承载能力默认方向

    将PZT平台立式放置安装,运动面与重力方向平行

PS:存在多种立式安装方式,技术参数对应最低承载

    将PZT平台水平放置,但运动面位于定位台的下方

示意图


备注

当安装方式选择为立式安装时,需注意出线口

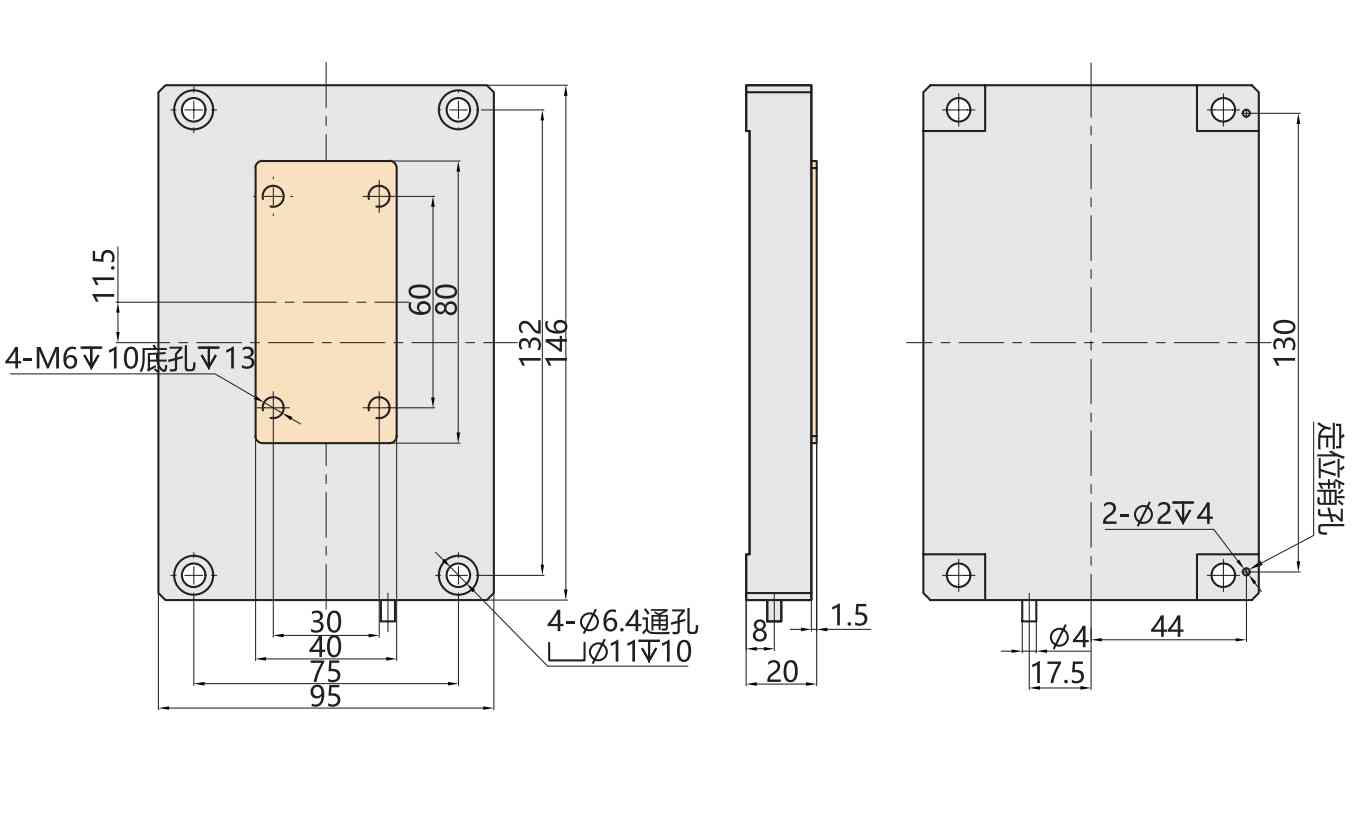

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
