P66.X90C高分辨率压电纳米定位台可实现一维X向直线运动,行程可达到95μm。闭环版本采用电容CAP闭环,搭配芯明天自研的E53.D1C-H压电控制器,可以实现更高精度的运动控制。


产品特点


一维X向运动

电容闭环

可选正立/卧式/倒置使用

纳米级分辨率

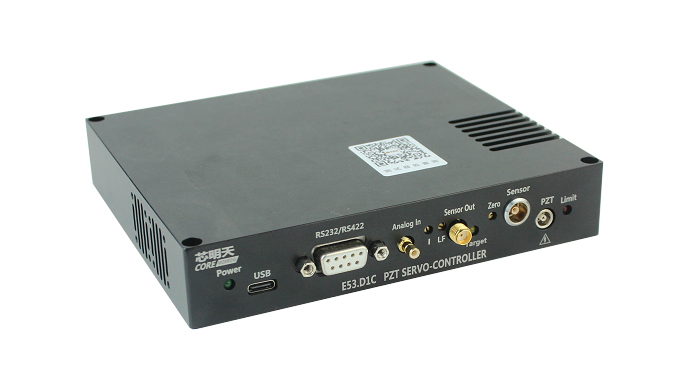

推荐控制器:E53.D1C-H

    技术参数

型号

尾缀C-闭环
尾缀K-开环

P66.X90C

P66.X90K

单位

运动自由度

X

X

驱动控制

1 路驱动 1 路电容传感

1 路驱动

标称行程范围(0 ~120 V)

76

76

µm±10%

Max.行程范围(0~150V)

95

95

µm±10%

传感器

CAP

-

分辨率

3

1

nm

闭环线性度

0.021

-

%F.S.

闭环重复定位精度

0.005

-

%F.S.

空载谐振频率

615

615

Hz±20%

带载谐振频率@5kg

310

310

Hz±20%

阶跃时间@5kg

8@20μm

6

ms±20%

承载能力

水平安装

10

10

kg

立式安装

5

5

倒置安装

10

10

静电容量

37

37

μF±20%

   材质
铝合金 铝合金

重量(含线)

5.7

5.7

kg±5%


安装方向 水平安装
立式安装
倒置安装
释义
    将PZT平台放置安装,运动面位于PZT

平台的上方,运动面与水平面平行

PS:参数表中承载能力默认方向

    将PZT平台立式放置安装,运动面与重力方向平行

PS:存在多种立式安装方式,技术参数对应最低承载

    将PZT平台水平放置,但运动面位于定位台的下方

示意图


备注

当安装方式选择为立式安装时,需注意出线口

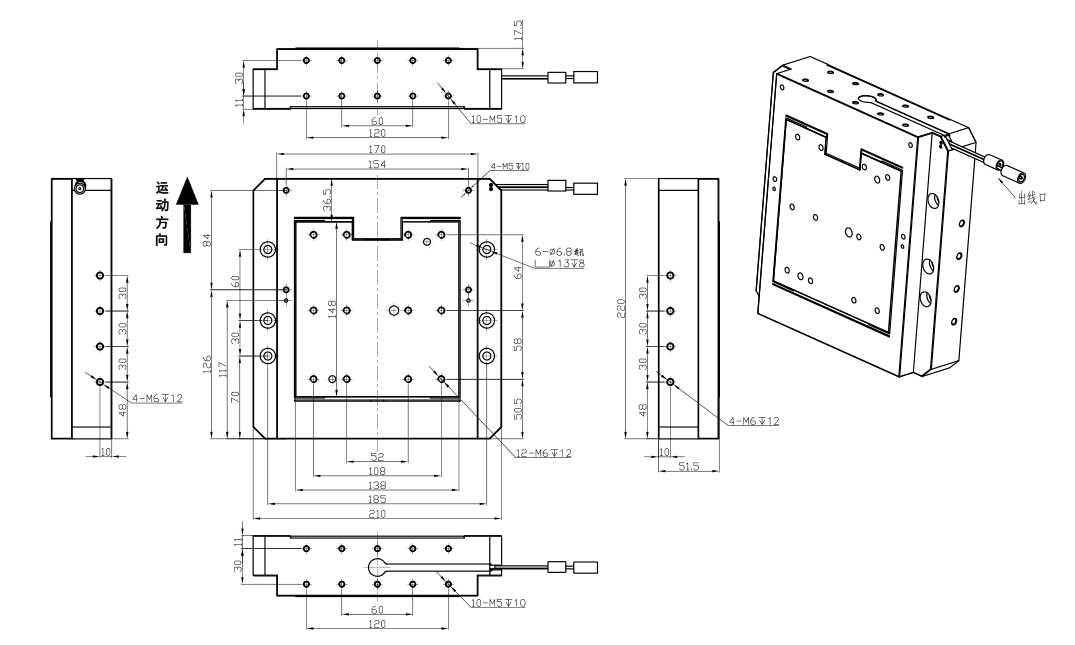

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
