N82K16T25二维偏转运动型调节架当前位置:产品首页 >> 柱形压电促动器>>N82K16T25二维偏转运动型调节架
  • 产品介绍
  • 意见反馈

N82K16T25为二维偏转运动型调节架,它是通过2个手动粗调与压电精调相结合的直线压电促动器与镜架组合,实现镜片高精度角度调节。宏动粗调是通过外部壳体上的高精度微细螺纹实现的,手动旋转滚花部分进行宏动调节,宏动部分调节角度可达±4°/轴,且宏动调节配有锁紧螺母,可对宏动调节的位置进行锁定。压电精调部分采用PZT压电陶瓷驱动,对其施加电压以实现微动精调运动,微动调节角度可达0.5mrad/轴(≈103秒)。使用过程中可以通过手动粗调实现大行程调整,再通过压电精调实现纳米级的位移与精度,广泛应用于大行程且高精度的使用场景。


产品特点



 手动与压电调节相结合

 可手动调节 θxθy 两轴偏转角度

 手动调节角度范围为 0~±4°/

 压电调节角度范围为0~0.5mrad/轴

 标准可带载镜片直径为25.4mm1英寸),可定制

 真空版可选


产品应用



 光束稳定

 科学研究

 实验室系统结构搭建

 光学

 反射镜的二维偏转调节

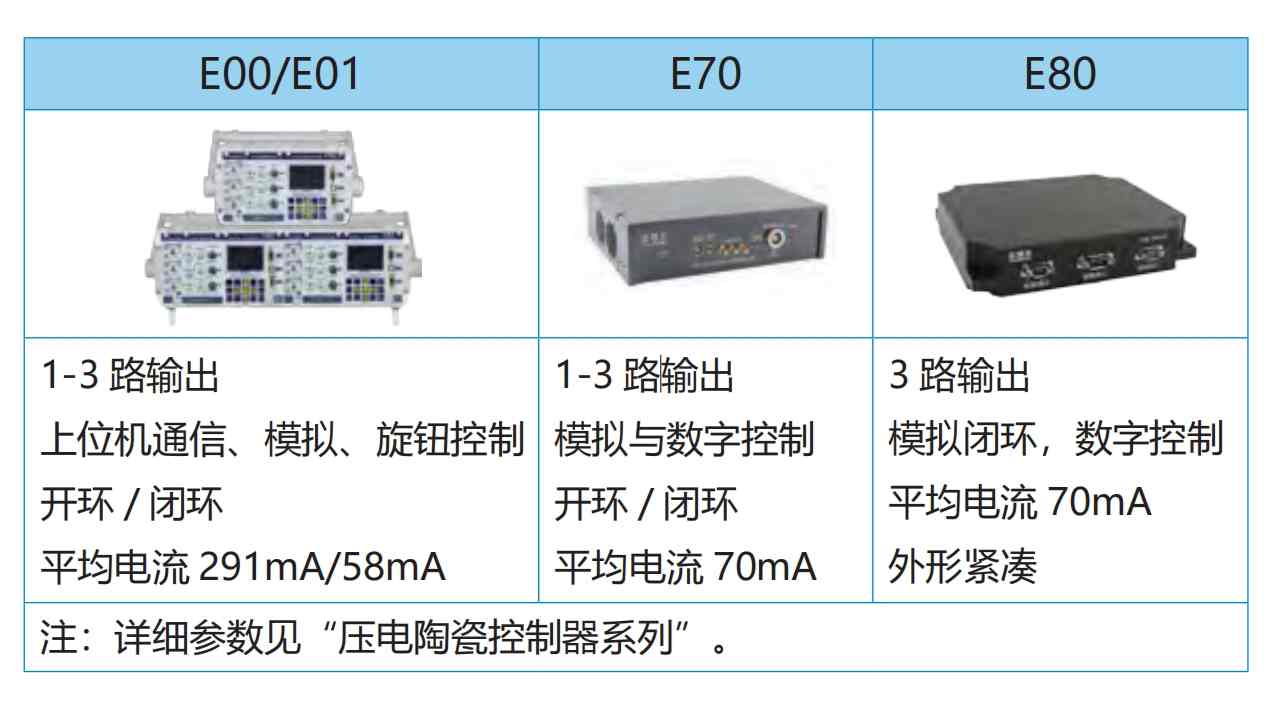

推荐控制器

    技术参数

型号

N82K16T25

单位

运动自由度

θx、θy



宏动偏摆角度(手调)

±4/轴

°

微动偏摆角度(压电)

0.5/轴

mrad±20%

微动驱动电压

0~150

V

分辨率

0.7

μrad

镜片直径

25.4(1英寸)

mm

工作温度

-25~85

静电容量

1/轴

μF±20%

材质

不锈钢


重量

227

g±5%

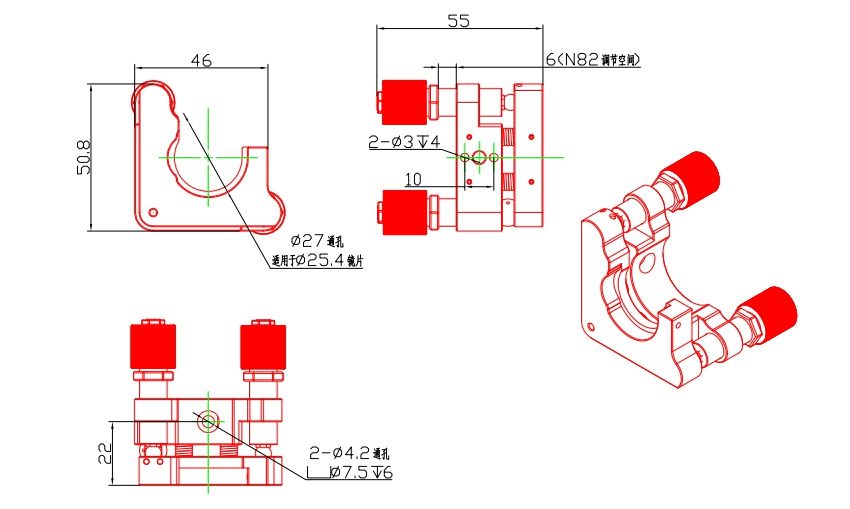

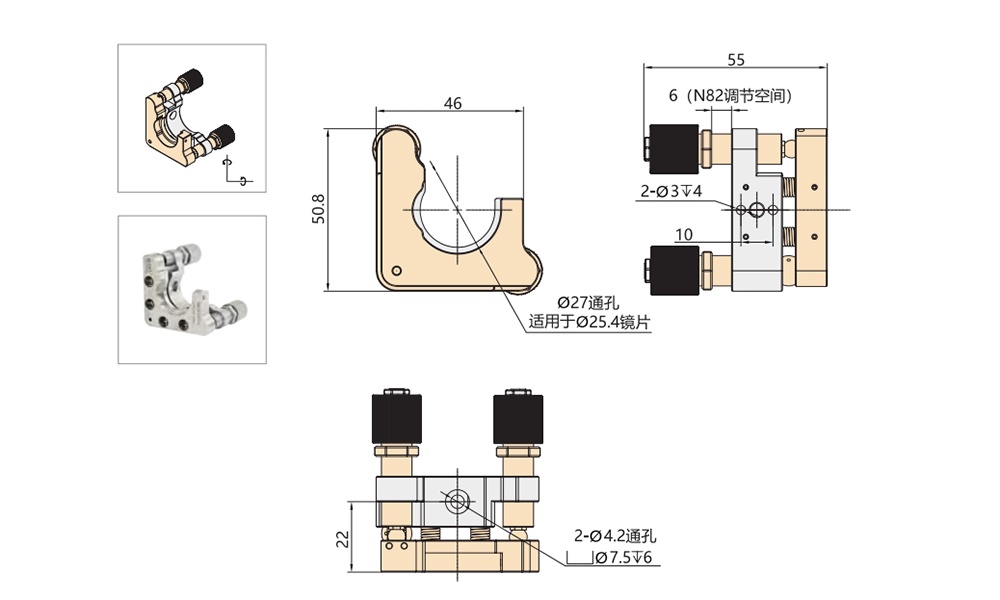

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
