芯明天压电物镜定位器如何解锁共聚焦显微镜的纳米级成像潜能！

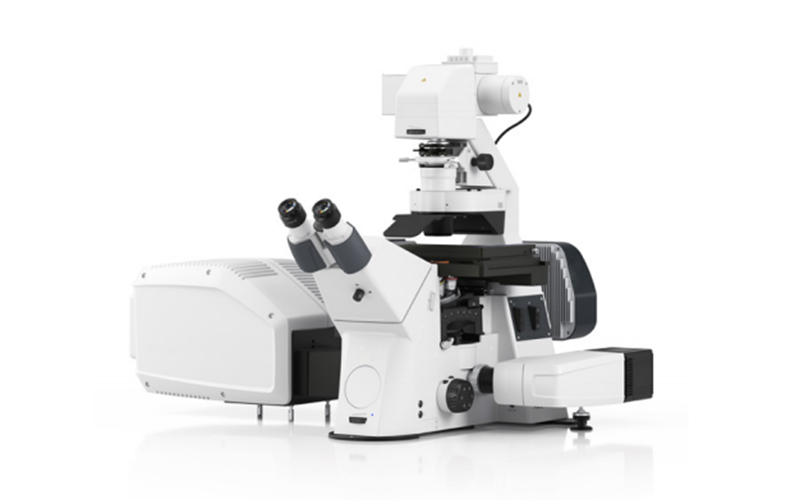

共聚焦显微镜之所以能在生命科学、材料研究与半导体检测领域成为重要的探索、研究工具，主要因为其三维层析成像的能力与其能达到亚细胞级分辨率的特点。共聚焦显微镜让科研人员可以逐层拆解微观世界，而压电物镜定位器的辅助，让这种拆解变得更精准、更快速、更可靠，从细胞动态到材料缺陷，从基础科研到工业检测，它让微观探索的边界不断外扩。
（注：图片来源于网络）

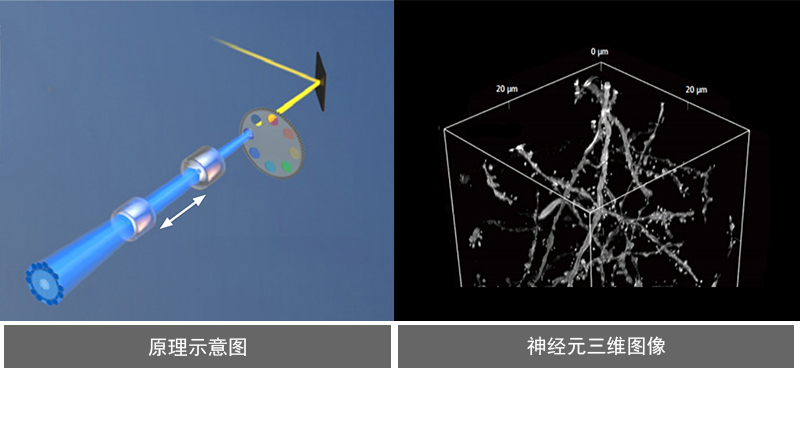

共聚焦显微镜的成像原理基于激光扫描和光学切片技术。通过使用聚焦激光束，显微镜能够对样品进行逐点扫描，并通过针孔孔径效果排除离焦的光，从而实现高分辨率的二维图像。此外，通过逐层扫描，共聚焦显微镜还能够构建样品的三维形貌。
（注：图片源自于网络）

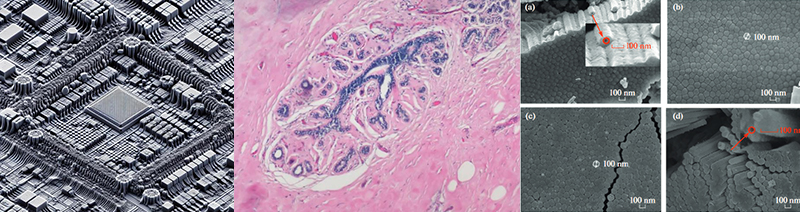

共聚焦显微镜的应用范围也十分广泛：在半导体领域，它能清晰呈现半导体芯片的内部结构，检测纳米级缺陷；在医学领域，它可以对病理切片进行扫描，精准定位病变细胞的分布；在材料科学中，能观察材料表面的结构特点。可以说，共聚焦显微成像技术是微观三维成像的标准工具。
（注：图片源自于网络）

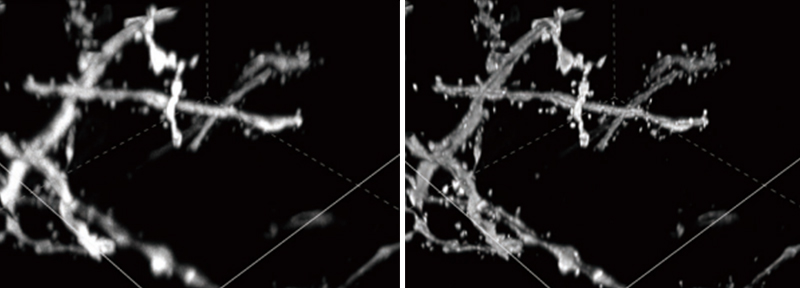

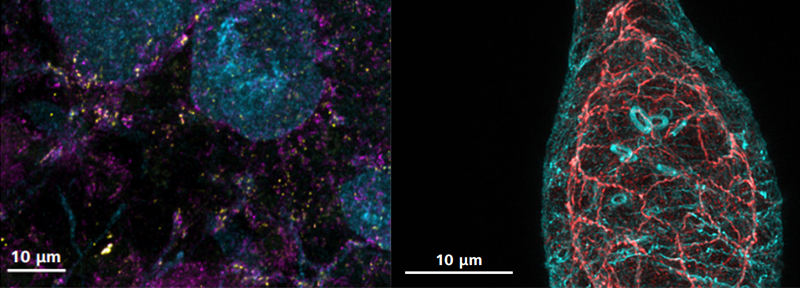

共聚焦显微成像技术核心优势就是分辨率，共聚焦显微镜的横向分辨率可达到亚微米级别，而轴向分辨率则更高，通常在纳米级别。这种高分辨率使得共聚焦显微镜能够捕捉到材料表面的微小变化和细节，清晰地展示微小物体的图像形态细节。
（注：图片源自于网络）
共聚焦成像的效率和精度，直接取决于物镜的响应时间与重复定位精度：响应速度慢，会造成成像延迟，尤其是在对活体样本进行扫描时，可能因细胞活动导致图像失真；定位不精准，则可能会导致切片错位，三维重建出现偏差。
（注：图片源自于网络）
芯明天压电物镜定位器体积小巧，方便集成在物镜转盘或镜筒内，定位精度高，响应速度快，可以协助物镜进行精准定位。同时，一体化的设计可减少外部振动干扰，避免微小位移导致的成像模糊。并且还能确保切片样品的位置精准对齐，最终重建的三维图像无扭曲、无断层。
核心技术优势
纳米级精度：闭环定位精度超高，满足超分辨率成像需求。
毫秒级响应：毫秒级响应时间，适配活细胞动态模型搭建。
高承载能力：可灵活适配不同物镜需求，且在高负载时可做高速精密运动。
聚焦稳定性：柔性铰链并联导向机构设计，无摩擦，物镜补偿量较小，具有超高聚焦稳定性。

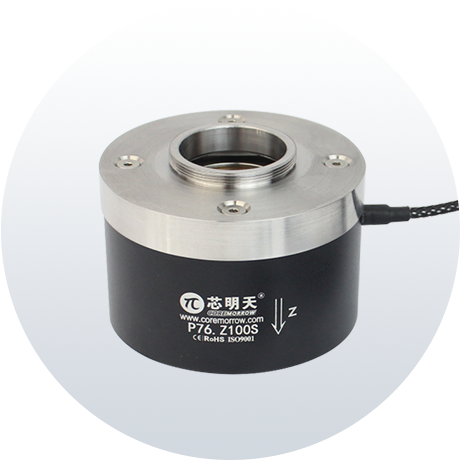

P76系列大负载压电物镜定位器
P76系列大负载压电物镜定位器为大负载Z轴运动压电物镜定位器，负载能力可达900g，Z轴直线运动范围40至200μm可选，采用柔性铰链设计机构，无摩擦，直线性好，闭环型号定位精度高。分离式螺纹适配器设计，可适配多种型号的显微镜。
特点
·行程可达200μm
·承载能力900g
·毫秒级响应时间
·闭环重复定位精度高
·聚焦稳定性好
型号举例
|
型号 |
P76.Z100S |
|---|---|
|
运动自由度 |
Z |
|
驱动控制 |
1路驱动，1路传感 |
|
标称行程范围（0~120V） |
80μm |
|
Max.行程范围（0~150V） |
100μm |
|
传感器类型 |
SGS |
|
分辨率 |
1nm |
|
闭环线性度 |
0.03%F.S. |
|
闭环重复定位精度 |
0.02%F.S. |
|
推/拉力 |
70N/10N |
|
运动方向刚度 |
0.8N/μm |
|
空载谐振频率 |
800Hz |
|
闭环工作频率（-3dB） |
160Hz（空载） |
|
闭环空载阶跃时间 |
5ms |
|
承载能力 |
0.5kg |
|
静电容量 |
7.2μF |
|
材质 |
钢、铝 |
|
重量 |
500g |

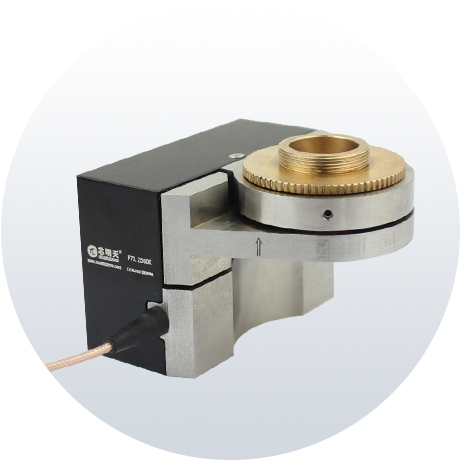

P73系列大行程压电物镜定位器
P73系列大行程压电物镜定位器，Z轴直线运动范围可选200μm、500μm、1mm，采用分离式螺纹适配器设计，多种螺纹牙可选，可适配多种型号的显微镜，也可定制，广泛应用于大范围显微成像、双光子显微镜等领域。
特点
·可选行程200μm、500μm、1mm
·承载能力0.4kg
·毫秒级响应时间
·闭环重复定位精度高
·聚焦稳定性好
型号举例
|
型号 |
P73.Z500S-C |
|---|---|
|
运动自由度 |
Z |
|
驱动控制 |
1路驱动，1路传感 |
|
标称行程范围（0~120V） |
400μm |
|
Max.行程范围（0~150V） |
500μm |
|
传感器类型 |
SGS |
|
分辨率 |
14nm |
|
闭环重复定位精度 |
0.05%F.S. |
|
推/拉力 |
80N/10N |
|
运动方向刚度 |
0.2N/μm |
|
空载谐振频率 |
170Hz |
|
闭环空载阶跃时间 |
120ms@200g |
|
承载能力 |
0.4kg |
|
静电容量 |
14μF |
|
材质 |
钢、铝 |
|
重量 |
300g |

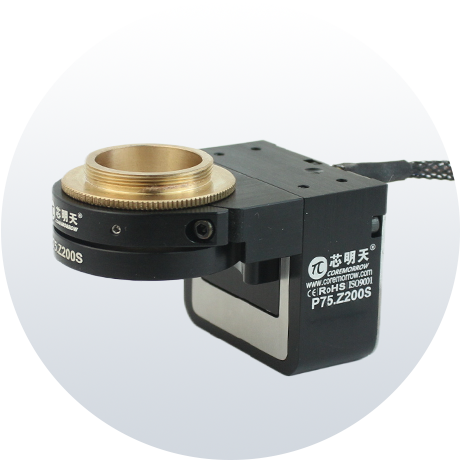

P75系列大行程压电物镜定位器
P75系列大行程压电物镜定位器可在Z轴方向实现250μm位移，承载上限可达0.2kg。采用无回差柔性铰链并联导向机构设计，无摩擦，直线性好，闭环定位精度高，物镜补偿量较小，具有超高聚焦稳定性。分离式螺纹适配器设计，可适配多种型号的显微镜。
特点
·Max.位移范围可达250μm
·承载上限可达0.2kg
·分离式螺纹适配器设计
·闭环重复定位精度高
型号举例
|
型号 |
P75.Z200S |
|---|---|
|
运动自由度 |
Z |
|
驱动控制 |
1路驱动，1路传感 |
|
标称行程范围（0~120V） |
200µm |
|
Max.行程范围（0~150V） |
250µm |
|
传感器类型 |
SGS |
|
分辨率 |
6nm |
|
闭环重复定位精度 |
0.05%F.S. |
|
推/拉力 |
25N/10N |
|
运动方向刚度 |
0.1N/μm |
|
空载谐振频率 |
389Hz |
|
闭环工作频率（-3dB） |
20Hz |
|
空载阶跃时间 |
25ms@200g |
|
承载能力 |
0.2kg |
|
静电容量 |
6.5μF |
|
材质 |
钢、铝 |
|
重量 |
225g |

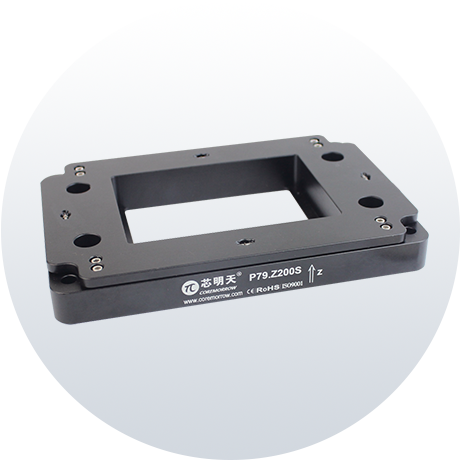

P79系列大负载压电纳米定位台
P79系列大负载压电纳米定位台为一维至三维微动平台，主要用于配套宏动XY轴显微扫描台使用。当宏动XY轴平台定位样品之后，P79平台可以对其进行XYZ轴快速精密的聚焦调节，阶跃时间达毫秒量级。
特点
·位移50μm至200μm可选
·大尺寸通孔
·可选Z或XYZ版本
·承载能力可达2kg
·闭环重复定位精度高
·真空版本可选
型号举例
|
型号 |
P79.Z200S86-D |
|---|---|
|
运动自由度 |
Z |
|
驱动控制 |
1路驱动，1路传感 |
|
标称行程范围（0~120V） |
160µm |
|
Max.行程范围（0~150V） |
200µm |
|
传感器类型 |
SGS |
|
通孔尺寸 |
86.5mm×128.5mm |
|
闭环分辨率 |
6nm |
|
闭环重复定位精度 |
0.1%F.S. |
|
俯仰/偏航/滚动 |
<20µrad |
|
运动方向刚度 |
0.2N/µm |
|
空载谐振频率 |
100Hz |
|
承载能力 |
1.5Kg |
|
静电容量 |
21.6μF |
|
工作温度范围 |
-20°C~80°C |
|
材质 |
钢、铝 |
|
重量 |
770g |
更多详情欢迎致电芯明天0451-86268790、17051647888（微信同号）！
