P34.T4S/K-C压电偏转镜是芯明天专为高精度光学系统设计的先进光束控制执行器件，整体结构采用平行运动学设计和差分驱动技术，能够为镜片提供亚微弧度的精密偏转控制。全闭环版本配备了高精度SGS传感器，实时监测压电偏转镜偏转角度并反馈给控制系统，形成闭环调节，确保在各种环境条件下都能保持出色的稳定性。在光学仪器、光学测量、通信技术、军事等领域广泛应用。

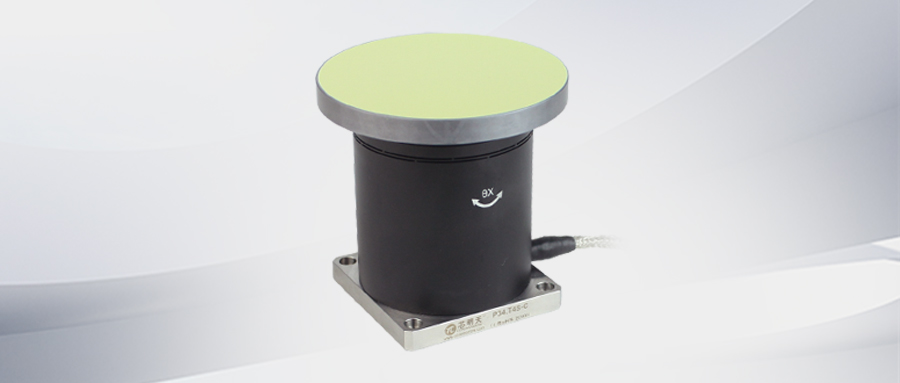

P34.T4S/K-C压电偏转镜可进行θx、θy二维偏转运动，偏转角度可达±2.5mrad/轴，闭环分辨率可达0.05μrad，带载直径为80mm的镜片谐振频率为1.5kHz，是一款具有大承载、高精度、高稳定性的压电偏转镜。该压电偏转镜可满足GJB151B电磁兼容试验（CS101、CS114、CS115、CS116、RE102、RS103）、高低温环境试验、力学冲击试验（重力加速度20g）等诸多严格的环境试验，可适用于更多严苛应用环境。产品外观如下图所示。

产品特点

θx、θy二维偏转

偏转范围可达±2.5mrad/轴

带载镜片尺寸φ80mm

闭环定位精度高

温度稳定性高

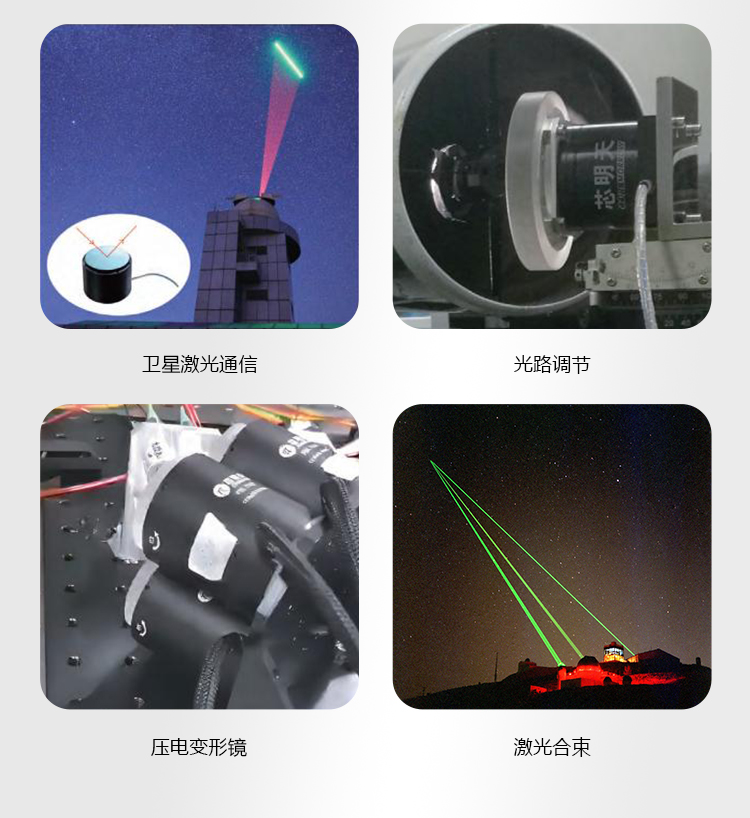

典型应用

技术参数

配套控制器

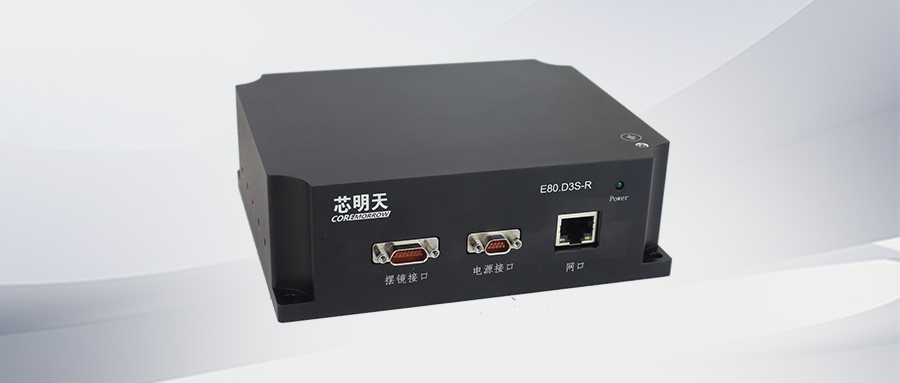

E80.D3S-R为三通道压电控制器，采用24VDC3A供电,带宽10kHz/通道，可通过LAN网口实现与上位机实时通信，并支持软件二次开发。上位机通信软件可设置电压与位移等参数，适用于压电倾斜、俯仰、偏摆以及差分驱动等。该控制器可满足GJB151B电磁兼容试验（CS101、CS114、CS115、CS116、RE102、RS103）、高低温环境试验、力学冲击试验（重力加速度20g）、22.6kPa低气压试验（绝对值）等诸多严格的环境试验，非常适用于驱动P34.T4S/K-C压电偏转镜。

更多详情欢迎致电芯明天0451-86268790、17051647888（微信同号）！
