新品推荐|P79.Z200S/K86-D一维Z向高精度压电显微样品台，带样品夹持架！

更新时间：2024-08-14 15:10:01点击次数：1165次

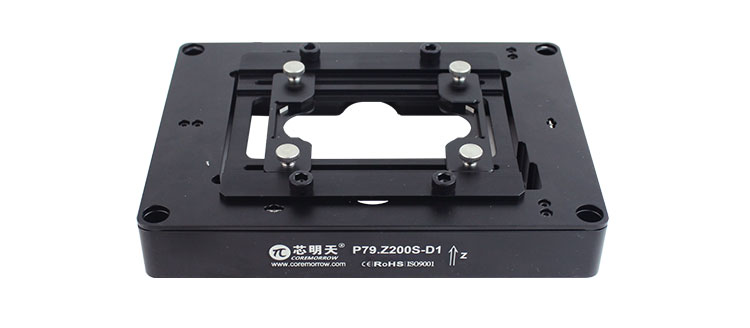

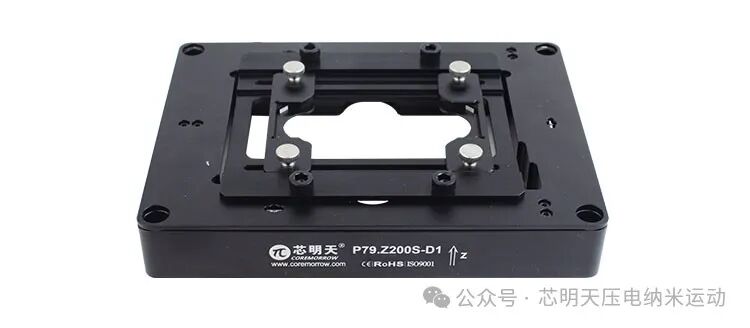

P79.Z200S/K86-D压电显微样品台专为显微成像结构设计，可配合宏动显微扫描台以及市面上压电马达平台使用，进行Z向捕获快速聚焦，Z向位移可达200μm，负载可达1.5kg，可水平、立式、倒置使用。为方便样品拿取，设计了专用夹持架可兼容直径从30mm到60mm（1.18英寸到2.36英寸）的培养皿或宽度从25mm到26.5mm（0.98英寸到1.04英寸）的载玻片，且定位精度高，闭环重复定位精度可达0.1%F.S.，可适用于多种显微镜或成像技术中做样品定位。产品外观如下图所示。

产品特点



Z向行程可达200μm

承载可达1.5kg
闭环重复定位精度可达0.1%F.S.
通孔尺寸86.5mm×128.5mm
定制样品夹持架，方便取放样品
开闭环、真空版本可选

产品应用



荧光显微
共焦显微
3D成像
自动聚焦系统
样品检测

技术参数



型号
P79.Z200S/K86-D
运动自由度
Z向
驱动控制
1 路驱动
1 路传感
标称行程范围（0~120V）
160μm
Max行程范围（0~150V）
200μm
传感器类型
SGS/-
通孔尺寸
86.5mm×128.5mm
闭/开环分辨率
6nm/2nm
闭环线性度
0.15%F.S./-
闭环重复定位精度
0.1%F.S./-
运动方向刚度
0.2N/μm
空载谐振频率
100Hz
闭/开环空载阶跃时间
-/5ms
承载能力
水平安装：1.5kg
立式安装：0.05kg
倒置安装：0.2kg
静电容量
21.6μF
材质
钢、铝
重量
770g

配套控制器

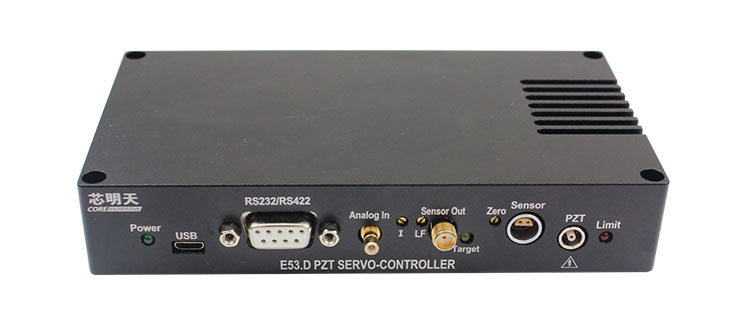

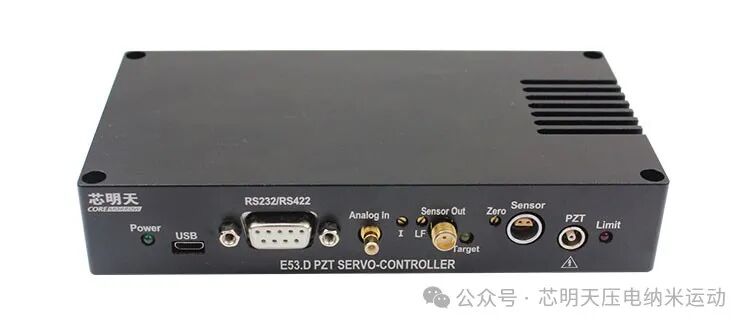

E53.D系列压电控制器非常适用于驱动P79.Z200S/K86-D压电显微样品台。E53.D是一款小体积、大功率、低功耗、高带宽、低纹波噪声的单通道压电陶瓷控制器。带宽可达10kHz，供电电压24VDC1.5A。该控制器采用专用运放电路保证了高压大电流的输出能力，通过优化传感伺服模块从而提高了PI调节与控制的精准度与稳定性，可靠的抗干扰设计保证了控制器的高频响应速度。外形尺寸仅为148×27.5×80mm^3，重量约为350g，机身带有散热区域，可迅速导出产生的热量，上位机软件支持二次开发，非常适合集成到工业设备应用中。
