新品推荐|XD505.T0S大负载二维压电偏摆台

更新时间：2023-10-26 11:06:14点击次数：2416次
芯明天压电偏摆/旋转台是通过压电陶瓷驱动进行精密角度调整，内部采用无回差柔性铰链并联结构设计，确保了产品具有较高的偏转精度和稳定性，可产生θx、θy偏摆或θz旋转，或同时配有直线运动，且响应速度快。在半导体技术、通信与集成光学、光学仪器设备、医疗生物显微设备、航空航天等高精度定位系统中广泛应用。

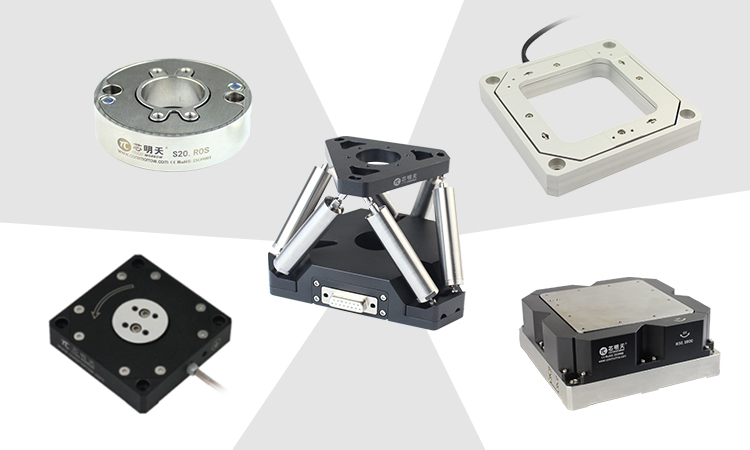

芯明天压电偏摆/旋转台

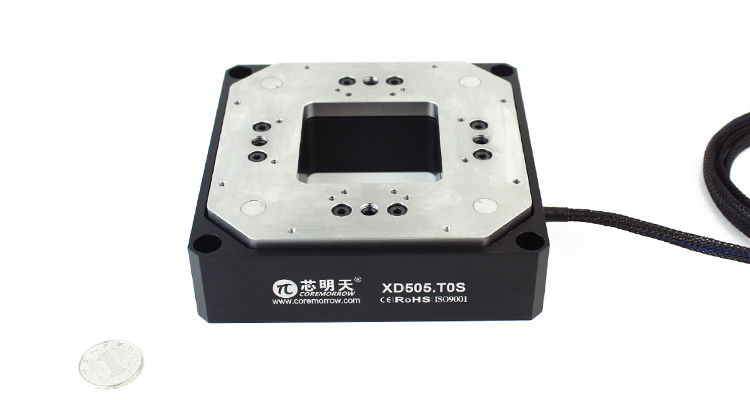

XD505.T0S是由芯明天研发设计的一款大负载的二维偏摆台,可产生θx、θy两轴偏转。它的承载能力可达20kg，负载后仍可高动态、高精度运动，配置闭环传感器，分辨率0.01μrad，尺寸为140×140×40mm^3，同时中心具有60×60mm^2的通孔，非常适用于透射光应用，实物外观如下图所示。

产品特点

•θx、θy二维偏转
•承载达20kg
•开闭环版本可选
•中心通孔：60×60mm^2

产品应用

•透射光应用
•大型负载应用
•光束偏转/稳定
•激光合束

技术参数


型号

XD505.T0S

运动自由度

θx、θy

传感器

SGS

标称偏摆角度

（0~120V）

0.28mrad/轴

偏摆角度

（0~150V）

0.35mrad/轴

分辨率

0.01μrad

空载谐振频率

4.6kHz/轴

带载谐振频率@5kg

θx 0.4kHz/θy 0.32kHz

阶跃时间

50ms

承载能力

20kg

静电容量

14.4μF

材质

钢、铝

重量（含线）

2100g

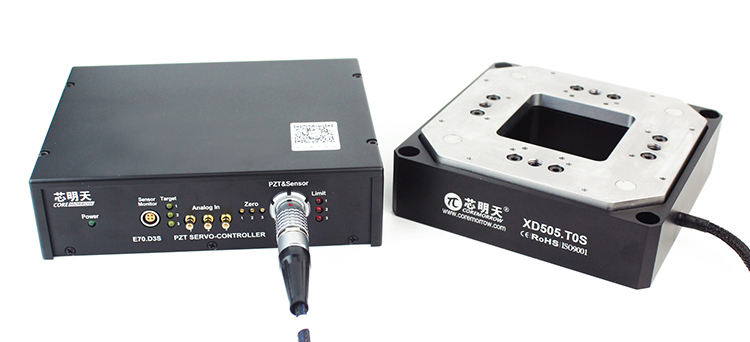

配套控制器


E70系列压电控制器

E70系列压电控制器非常适用于驱动XD505.T0S压电偏摆台，它是一款小体积、大功率、低功耗、高带宽、低纹波噪声的压电陶瓷控制器，可通过串口、USB或网口进行数字通信的三通道压电控制器。
压电偏摆台典型应用举例

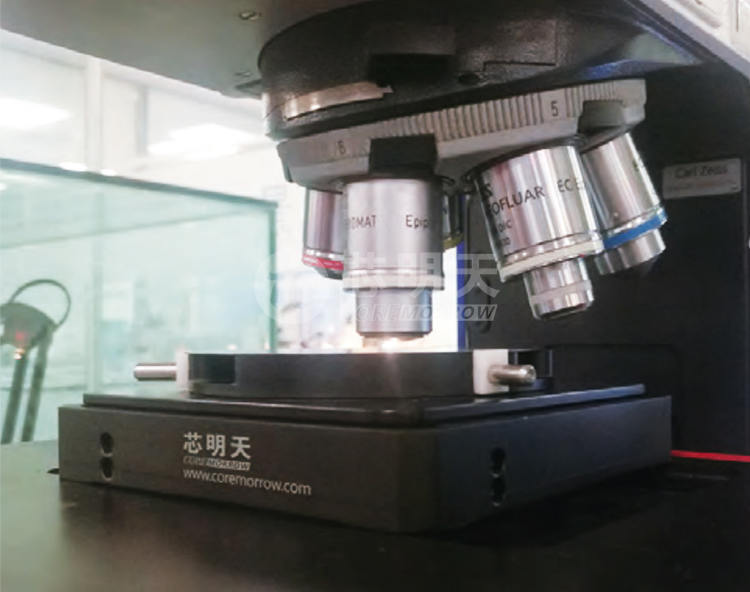

1.显微成像


随着科技的不断发展，人们对材料和生物微观世界的探索越来越深入，超高分辨率显微成像技术也越来越重要。超高分辨率显微成像技术通过使用前沿的光学系统和灵敏的成像设备来呈现高清的细节，压电偏摆台是其中非常重要的部件之一。它能带动样本进行θx、θy偏摆或θz旋转，或z向升降调平与聚焦，可选择内置精密传感器进行全闭环位置反馈，具有非常高的运动控制精度，偏转分辨率达亚微弧度、定位稳定时间为毫秒量级，使显微成像分辨率大幅提升。

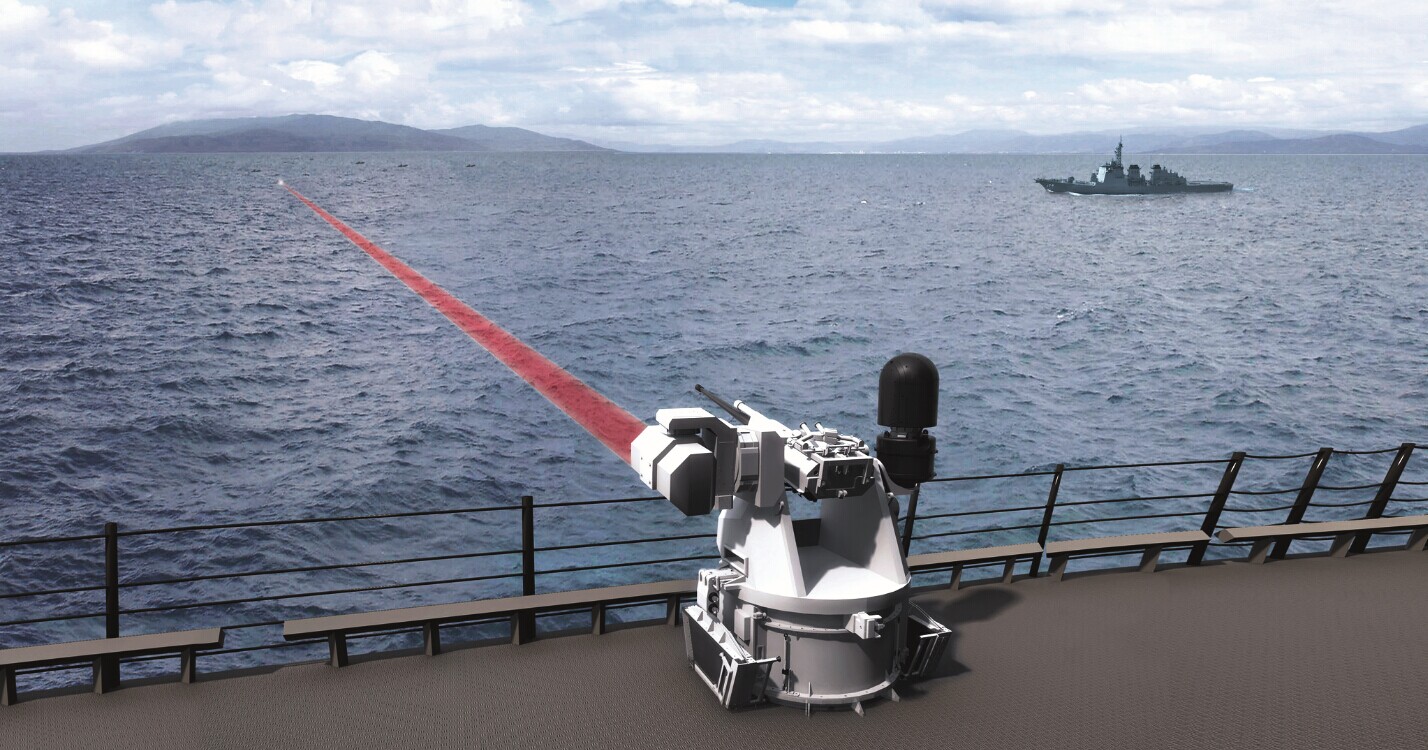

2.激光合束


激光合束对准的装置涉及激光合束对准技术领域、光电干扰技术领域及激光致盲干扰技术领域，系统目的是实现对目标的精密跟踪与瞄准。激光发射系统是对激光束进行扩束、准直、聚焦的光学系统。为消除大气抖动、湍流等因素对激光传输的影响，常采用自适应光学技术，通过实时修正可调压电偏摆台，提高激光合束对准精度保证激光束聚焦良好。

注：图片来源于网络

3.光束扫描


偏摆台/镜是现代光机系统的重要组成部分之一，主要应用在高精光机系统的扫描跟踪、光路调制和抖振抑制等。压电偏摆台可实现快速光束扫描，在保证精度的同时，并能保证快速跟踪。非常适合应用在新一代的空间光机系统，如激光通信平台、空间望远镜和侦查相机等。

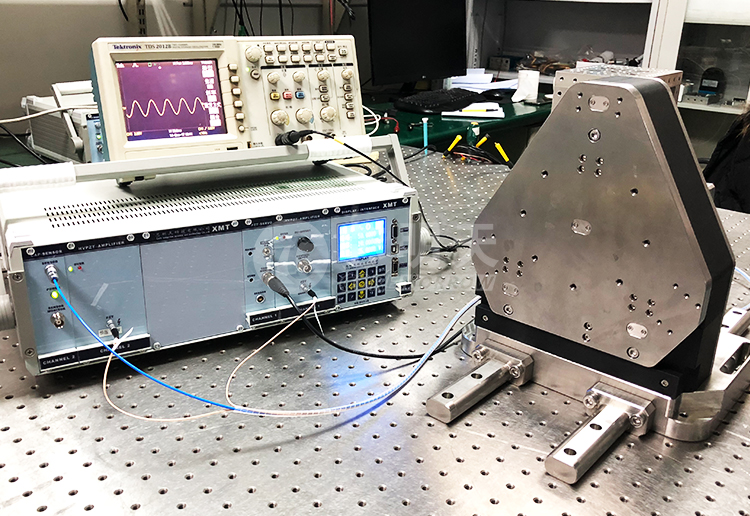

4.空间扰动模拟系统


压电偏摆台可以模拟空间中的微小扰动，如微小振动、微小旋转等，以便测试和验证部件的姿态，控制系统性能。通过对部件在压电偏摆台上的测试，可以评估其姿态或光路控制系统的性能，优化其控制算法，提高其稳定性和精度，从而确保部件能够在太空器件中成功完成任务。

更多详情欢迎致电芯明天0451-86268790、17051647888（微信同号）！
