一款新型超小封装式压电陶瓷促动器！

更新时间：2023-06-01 09:04:07点击次数：2563次


封装式压电陶瓷促动器是一种利用压电效应产生位移的装置，由压电陶瓷材料、金属电极和封装材料组成。压电陶瓷材料在电场作用下会发生形变，从而产生位移。金属电极用于施加电场，控制压电陶瓷的形变。封装材料用于保护压电陶瓷和金属电极，同时也可以提高装置的机械强度和防护性能。
封装式压电陶瓷促动器具有响应速度快、精度高、功耗低、寿命长等优点，广泛应用于精密仪器、自动化控制、医疗设备、航空航天等领域。
芯明天具有上百种利用逆压电效应进行微纳米运动控制的封装式压电促动器，它们的外径尺寸在φ9mm至φ45mm不等，出力也可高达50kN以上。这些压电促动器都具有螺纹式、平头或球头等的连接方式。


本次介绍的一款封装式压电促动器与常规的压电促动器不同，它没有机械接口，并且具有非常小巧的外形，我们称它为VS6系列封装压电促动器。


VS6系列压电促动器的外径尺寸仅为φ6mm，高度可在10~40mm自由选择，它的出力可达200N以上，行程在0.8~50μm可选。

基本技术参数


型号：VS6
行程：0.8~50μm可选
出力：>200N
空载谐振频率：>40Hz
刚度：>10N/μm
静电容量：<1μF

特点优势


VS6系列小型压电促动器具有非常多的优势，例如：
·快速响应：压电促动器的响应速度非常快，可以在微秒级别内完成运动，适用于需要高速响应的应用。
·高精度：压电促动器的运动精度非常高，可以达到亚微米级别，适用于需要高精度控制的应用。
·高可靠性：压电促动器没有机械接触，因此具有较高的可靠性和寿命。
·低功耗：压电促动器的功耗非常低，适用于需要低功耗的应用。
·小型化：压电促动器的体积非常小，可以实现高密度集成，适用于需要小型化设计的应用。
·无电磁干扰：压电促动器没有电磁干扰，适用于需要无电磁干扰的应用。


应  用

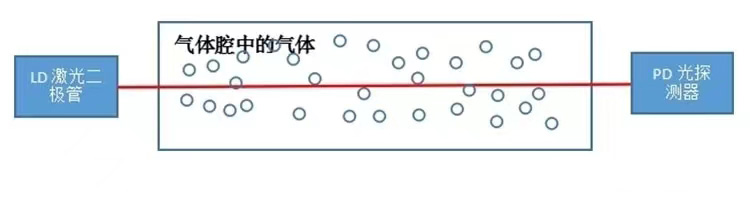

VS6系列小型压电陶瓷促动器是通过施加电场来引起内部压电陶瓷材料的微小形变，从而产生机械微振动。这种微运动具有非常多的应用，例如TDLAS气体检测。VS6系列小型压电陶瓷促动器可以用于调节激光光路中的光路长度，从而实现激光频率的调节。在TDLAS （Tunable Diode Laser Absorption Spectroscopy） 检测中，激光的频率需要精确地调节到被检测物质的吸收峰位，以获得准确的检测结果。因此，小型压电陶瓷促动器可以用于调节激光的频率，从而实现对被检测物质的准确检测。此外，小型压电陶瓷促动器还可以用于调节激光的功率，以适应不同的检测需求。

VS6系列超小封装压电陶瓷促动器产生微米级别的运动，在微纳米领域有着广泛的应用，如：
·微机械系统(MEMS)：封装压电陶瓷促动器可以用于制造微机械系统中的驱动器和传感器，例如微型振动器、微型泵和微型阀门等。
·光学：封装压电陶瓷促动器可以用于制造光学调制器和光学开关等，这些器件可以用于光通信、光存储和光学成像等领域。
·医疗：封装压电陶瓷促动器可以用于制造微型药物输送系统和微型手术器械等，这些器械可以用于微创手术和精准医疗等领域。
·航空航天：封装压电陶瓷促动器可以用于制造微型推进器和微型陀螺仪等，这些器件可以用于航空航天领域中的导航和控制系统。
·智能材料：封装压电陶瓷促动器可以用于制造智能材料，例如智能玻璃和智能涂料等，这些材料可以根据外界环境的变化自动调节其光学、电学和热学性质。
更多关于小型封装压电促动器的信息，欢迎致电芯明天0451-86268790、17051647888（微信同号）！
